尼龙链式联轴器（缠绕联轴器）
- 是将聚甲醛等树脂链条缠绕在链轮上的经济型。
- 这是一种经济实惠的柔性联轴器，其中由聚甲醛（一种典型的工程塑料）制成的树脂链缠绕在链轮上。
是。 - ·适用轴径:9.5Φmm~Φ55mm
- ·扭矩范围:6.9~255N·m

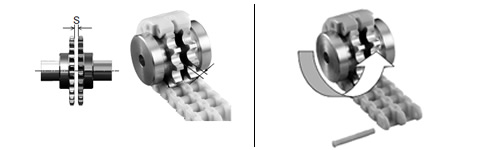

标准类型结构和特性
-
·可在短轴距内安装
采用仅用尼龙链连接2个链轮的结构，即使两轴间距离较短也可安装。可实现装置整体的紧凑化。
-
·缠绕设计穿脱方便
链轮外周缠绕尼龙链，只需插入连接销即可轻松组装。
另外，在装置维修时，不用移动驱动器和被动机就能切断边缘。
-
·可在保持全长不变的情况下增加扭矩
增加链轮上的齿数可以增加联轴器传递的扭矩，从而可以在不改变设备中心距的情况下增大联轴器的尺寸。
-
·尼龙链规格:
材质/聚甲醛接头销材质/碳钢颜色/白色
标准类型备货
| 型号 | 最大轴孔直径 | 容许传递扭矩 N・m |
型号 | 最大轴孔直径 | 容许传递扭矩 N・m |
|---|---|---|---|---|---|
| CN310 | Φ12 | 6.86 | CN416 | Φ30 | 64.3 |
| CN311 | Φ14 | 8.82 | CN417 | Φ32 | 72.5 |
| CN312 | Φ16.5 | 10.8 | CN418 | Φ35 | 81.3 |
| CN313 | Φ18 | 12.7 | CN419 | Φ39.5 | 90.5 |
| CN314 | Φ16.5 | 14.7 | CN610 | Φ30 | 102 |
| CN315 | Φ19 | 16.7 | CN611 | Φ32 | 116 |
| CN316 | Φ20 | 18.6 | CN612 | Φ32 | 132 |
| CN317 | Φ24 | 21.6 | CN613 | Φ35 | 149 |
| CN410 | Φ16.5 | 25.4 | CN614 | Φ39.5 | 166 |
| CN411 | Φ20 | 30.6 | CN615 | Φ45.5 | 181 |
| CN412 | Φ22 | 36.4 | CN616 | Φ47.5 | 201 |
| CN413 | Φ20 | 42.6 | CN617 | Φ47.5 | 218 |
| CN414 | Φ24 | 49.3 | CN618 | Φ55 | 236 |
| CN415 | Φ28.5 | 56.6 | CN619 | Φ55 | 255 |
-
*允许的传动扭矩是低于 100 r/min值。
产品目录、使用说明书
型号表示例
| CN | 4 | 15 |
| | 系列 |
| 链条尺寸 |
｜ 牙齿和链节数的数量 |
