TERUS
- 这是一个螺旋蜗轮蜗杆电机，它将蜗轮减速机结合在一起。
- 正交且高减速兼容，适用于需要高强度、静音性和紧凑性的设备。
- ※本产品是每次制作的作品，请咨询本公司。
特性
-
·韧性
对于高减速比传动装置而言，末级齿轮的强度是决定性因素。末级齿轮是蜗轮蜗杆，因此这种蜗轮蜗杆传动装置能够抵抗异物卡入造成的损坏。
-
·紧凑
螺旋齿轮和蜗轮蜗杆的组合将正交齿轮和高减速比集成到一个单元中，通过使装置更加紧凑和减少零件数量来降低成本。
-
·静默
静音蜗轮蜗杆和设计尽可能安静的齿轮减速电机相结合，使其应用 范围广泛，包括需要安静运行的舞台设备。
-
·多种选项
多种齿轮减速电机选项可直接使用，具有广泛的兼容性，包括海外标准（CE、UL、CCC 等）、不同电压、户外规格、变频电机等。

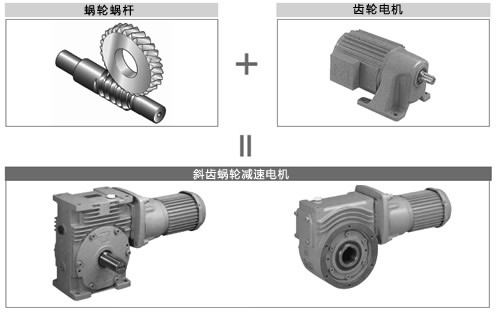

蜗轮和螺旋齿轮的完美组合
直角、高减速比输出实心轴型 EWGM/TDGM-S
- ·减速比:1/100~1/3600
- ·马达:0.1kW~2.2kW
- ·输出扭矩:39N·m~11143N·m
正交高减速比输出空心轴型 SWGM/TDGM-H
- ·减速比:1/100~1/3600
- ·马达:0.1kW~2.2kW
- ·输出扭矩:39N·m~11143N·m
产品规格
| 类型 | 用途 |
|---|---|
| A款 (标准规格) | 兼具高效率和高输出，可与任何设备配合使用。 |
| B款 (自锁规格) | 适用于升降机、翻转机等重视自锁性的组合 |
| C款 (环保规格) | 考虑到厨房垃圾处理机、破碎机等预测的冲击，重视齿轮强度的组合 |
| X款 (特殊规格) | 适合应用程序的定制组合 |
产品目录、使用说明书
型号表示例
| A款 标准规格 |
EWGM | 125 | S | A | T | 3600 | L | 020 | B | |||
| B款 自锁设计 |
SWGM | 100 | H | B | V | 1200 | LF | 010 | ZH | - | K | |
| C款 环保设计 |
TDGM | 255 | H | C | B | 1800 | DF | 151 | B | W | ｜ ｜ |
|
| X款 组合特殊 |
TDGM | 150 | S | X | V | 4800 | LF | 010 | ｜ ｜ |
｜ ｜ |
｜ ｜ |
|
| 蝸桿尺寸 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ ｜ |
｜ *减速机选项 |
|||
| EWJGM: 50, 63, 70 EWGM: 80, 100, 125, 150, 175, 200 SWJGM: 50, 63, 70 SWGM: 80, 100, 125, 150, 175, 200 TDGM: 175, 200, 225, 250, 280, 315 |
| ※电机选件 |
|||||||||||
| | 有无制动器 无标记:无制动器 B:有制动器 |
||||||||||||
| 输出轴形状 | | 电机容量 (示例) 020:三相0.2kW |
|||||||||||
| S:实心轴(EWJGM, EWGM, TDGM) H:空心轴(SWJGM, SWGM, TDGM) |
||||||||||||
| 规格 | 轴配置 [S:实心轴] 安装T·B·E:L, R, LR 安装V:LU, RU, LD, RD, LUD, RUD [H:空心轴] 安装T·B·E:LF, RF, DF 安装V:LF, RF |
|||||||||||
| A:标准规格 B:自锁规格 C:环保规格 X:特殊组合 |
||||||||||||
| 安装方向 | ||||||||||||
| T:输出轴水平 B:输出轴水平 V:输出轴垂直 E:输出轴水平 (仅限EWJGM、SWJGM) |
| 总减速比 (标称减速比:例) 600:1/600 1200:1/1200 |
|||||||||||
*请在减速机选项符号前输入“-”（连字符）。
※轴配置方向为从电机侧观察时。
*有关电机选件代码和减速机选件代码，请参考此处。
其他
请联系我们以获取有关 TERUS 的更多信息，包括价格和交货期。
