滚针套筒链　NBH（高精度）规格

製品写真
  • 使用专用针，无磨损伸缩的间歇搬运用链条。
  • 这使得在运输系统中使用成为可能，这在过去是不可能的，有助于自动化，节省劳动力和提高生产率的速度。
  • NBH（高精度）规格附件顶部有磨削面，衬套和滚轮之间的间隙也减小了。

特性

  • ·链条在运转开始时会稍微伸长 (0.02%)，之后不会发生磨损伸长。
  • -附件的顶面经过研磨，以减少相邻附件之间的高度差异。
  • - 衬套和滚子之间的间隙是标准规格的一半，减少了链轮啮合时的反冲。
  • ·特形实绩也很丰富，可满足各种要求。
  • - 可以使用 RF双倍节距距 R 型滚子链轮。
  • ・使用温度範囲：-10℃～150℃
  • ·请使用适合使用温度的润滑油。

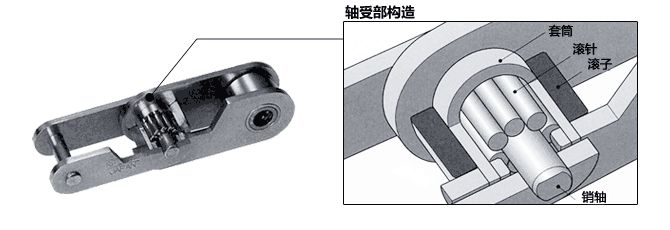

结构

结构
  • ※销钉与衬套之间已加润滑脂。

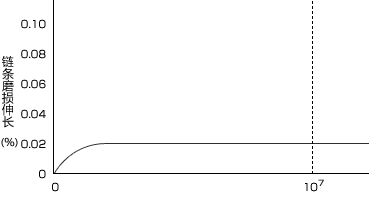

磨损延伸图

磨损延伸图

操作条件

  • ·链号:RF2040R-NBH
  • ・チェーン張力：0.78kN{80kgf}
  • ·链条速度:70m/min (加速试验)
  • ·链轮齿数:12T×12T
  • ・链节数：44个链接
  • ·连续运转

附件类型

选定链轮规格时

需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。

NBH（高精度）规格滚针套筒链请使用 R 型滚子规格的标准钢制双倍节距链轮。

链条链轮适合表请看这里。

链轮匹配表

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

※下表还包括相关产品。这一页介绍的商品的型号带有颜色。

间距
mm		 滚针套筒链 滚子直径
mm		 内链节
内宽
mm
NB（普通）规格 NBH（高精度）规格 NBSS (不锈钢) 规格
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
