本公司使用的链轮材料主要如下表所示。

目录上登载的产品中没有下表所列产品的产品，将通过报价、订单生产进行制作。请咨询。

链轮各部分的名称如下。

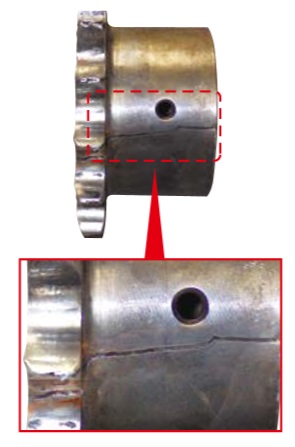

轮毂厚度影响链轮强度，否则会导致开裂或损坏。

根据链条的使用条件，为了不损坏链轮，应充分考虑强度，设计轮毂直径、轴孔直径。

我们还提供TOUGH TOOTH链轮，建议RS-HT链条使用，可在不改变尺寸的情况下提高轮毂强度。

轮毂强度不足，或因空间原因无法更改轮毂尺寸时，请考虑使用。

※键槽加工位置需要精度时，或者与特定的齿位置匹配时，需要指示。

需要时，需要“相位匹配”或“并行使用”等指示。

※请参见“Q15.可以进行表示链轮的齿和键槽位置关系的加工吗?”。

※并列使用:请参见“Q16.同轴使用多个链轮时，键槽的相对位置是什么?”。

可以作为特殊规格制作。

对于“相位对准”，请指定键槽加工位置是否应与“齿顶”中心或“齿底”中心对齐。

通常，椿本的传动链用・双倍节距用将其与齿底中心对齐，大型输送链用则与齿顶对齐。

对准精度为目视程度。有具体标准的情况下，请咨询。

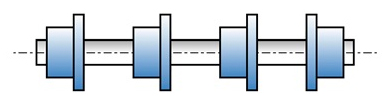

※在同轴上使用多个链轮时，特别需要精度时，需要发出『并列使用』的指示。

※并列使用:请参见“Q16.同轴使用多个链轮时，键槽的相对位置是什么?”。

基本上不考虑。需要考虑相对键槽位置关系时，请注明『并列使用』。

那时请确认以下2点后再指示。对准精度为目视程度。

※它不同于“相位匹配”，它调整键槽和牙齿的位置关系。如果需要相位匹配，请另行说明。

※请参见“Q15.可以进行表示链轮的齿和键槽位置关系的加工吗?”。

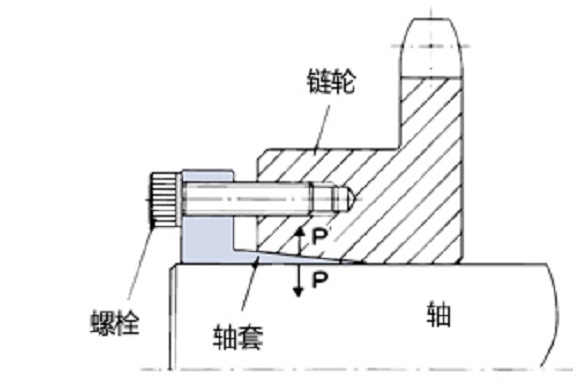

除了链轮，配孔还提供同步带轮。

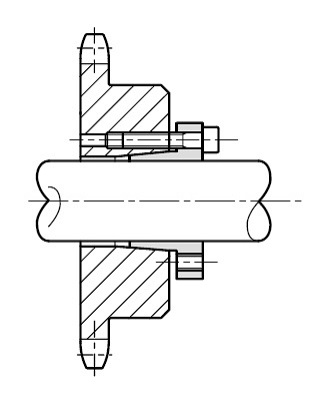

拧紧螺栓时，请务必使用扭矩扳手。

如果没有正确安装合适的扭矩，链轮就会打滑旋转。

轴径公差h8轴表面粗糙度以Rq3.2为基准。

其他注意事项请参考产品目录和使用说明书，并正确使用产品。

如果您需要不锈钢摩擦锁紧型链轮，我们建议将椿本 RS 链轮（不锈钢规格）与椿本动力锁（不锈钢规格）结合使用。

表面处理是对金属表面进行热处理和化学反应，不仅是为了外观好，还为了提高耐腐蚀性、耐磨损性而实施的。

本公司实施的代表性表面处理有以下3种。(※根据尺寸有限制，需要时请咨询)

1. ① 无电解镍磷镀
2. ② 电镀锌三价铬酸盐处理
3. ③ 黑染 (氧化亚铁薄膜)

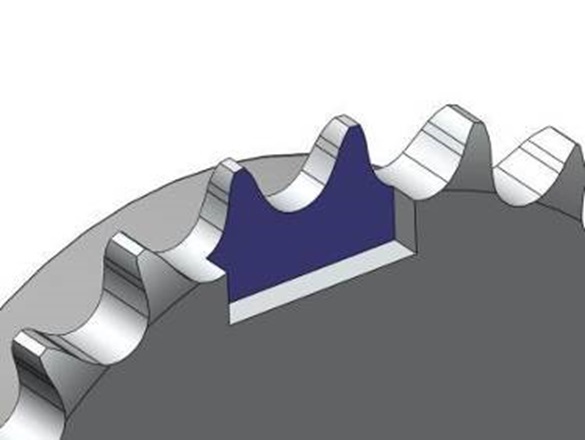

此外，推荐RS-HT链条使用的“ TOUGH TOOTH ”链轮，也经过处理，表面硬度达到 HV800 或更高。
除了上述表面处理方法外，我们还可以提供其他表面处理方法，请联系我们。

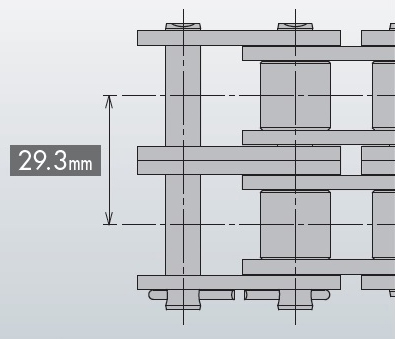

1. 传动链用单列Lambda链条可使用传动链用RS链轮。

   两列的情况下需要注意。

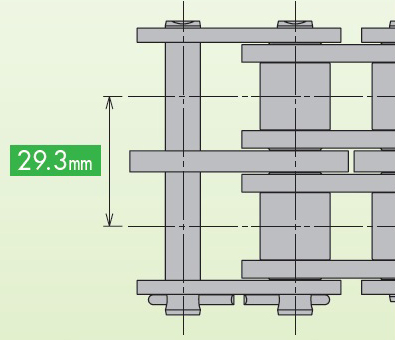

   部分RS Lambda链条型号无法使用目录中列出的标准RS链轮。我们的双股RS链轮可与新款Lambda链条“RS兼容系列”配合使用。请在选择链轮前确认Lambda链条系列和型号。

2. 双倍节距适用于单排λ型双倍节距小型输送链，可提供双节距链轮。

※RoHS指令可能会被修改。
关于禁止使用的有害物质、含有基准值，请确认当年当月的“RoHS指令”。

下表总结了预想的原因和治疗方法。

另外，也可以考虑链节板内侧的磨损。链条也请一起检查。

可能原因与处置方法总结于下表。

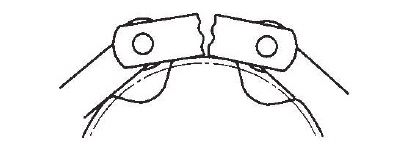

放置不管的话会导致链板过激的破坏 (图2)，所以请务必检查并采取对策。

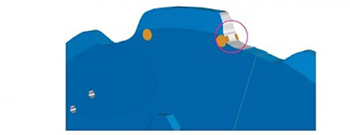

チェッカーズアイは 取替お知らせマークです。

在齿部的磨损临界点上做了标记，磨损到那个标记上的话，就判断为使用界限的寿命。

具有以下优点。

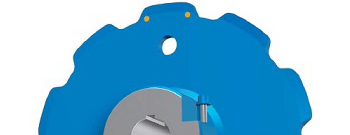

它安装在大型输送链的智能简易更换系列链轮和传动链的大型 RS 链轮上，但也可根据要求安装在其他链轮上。

除了配备大型传动链外，还可根据要求安装其他输送机链轮。

*更换提醒标识：参见“Q38. 什么是更换提醒标识？”

椿本RS链轮的齿形采用了JIS规格的S齿形。(一部分也并用了JIS规格的U齿形。)

其他选项包括 BS 齿形和用于重负荷链条和销齿轮的特殊齿形。

一般情况下，轮齿强度如果小于最大容许张力，轮齿不会弯曲或折断。请从商品目录中选择。

但是，需要考虑强力型链条，请同时确认专用链轮。

这取决于制造商。齿轮的寿命主要取决于齿的磨损，但我们公司采用一种名为“齿顶硬化处理”的工艺，着重提高耐磨性。

这是标准的高频淬火，但与其他公司相比，更深更均匀的热处理使得长时间使用后牙齿磨损更少。

“硬化处理”是椿本产品的优势。请考虑一下在耐磨性方面具有优势的椿本链轮。

需要特殊齿形的专用链轮。

由于与链条的啮合与缠绕传动不同，因此无法使用标准RS链轮。

要使物体沿直线或旋转方向运动，通常使用滚子链和齿轮，通过减速机从驱动源（例如电机）传递动力。

使用滚子链的卷绕传动面临空间大、齿轮需要精密加工、成本高等问题。

在这种情况下，销齿轮驱动是最好的。

如图 1 所示，销齿轮传动使用链条，链条上带有销齿轮附件，缠绕在滚筒或工作台的外周上，而不是使用齿轮；并且使用具有特殊齿形的链轮（销齿轮链轮）而不是小齿轮。

对于直线运动，如图 2 所示，用销附件链条代替齿条沿直线安装。

提供销齿传动组件，包括销齿，齿轮与销齿条。

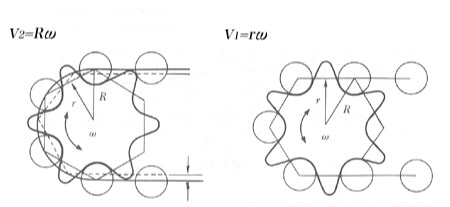

旋转不均的原因之一是链条的速度变动。链条相对于链轮呈多角形啮合。

因此，如下图所示，在圆的切线位置啮合时和在弦的位置啮合时，啮合的高度 (与链轮中心的半径) 不同。

因此，即使驱动链轮匀速旋转，链的行进速度也会以半径比变化。其速度变动率通过下式计算。

变化率= (V2-V1) /V2=1-cos (180°/Z) (Z表示齿数)

齿数越多，旋转越顺滑，传动越顺畅。敝公司一般推荐齿数在15以上。

滚子链条传动的速比一般以7:1为宜。只有在极低速的情况下，可以达到10:1左右。
另外，小链轮与链条的缠绕角度需在120°以上。但是，悬挂用的情况下需要90°以上。

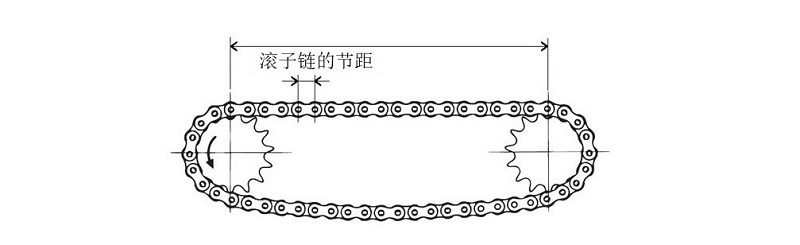

最短距离只要两个链轮的牙齿不接触就可以。理想情况下，两个轴的中心距离应为所用滚子链间距的30~50倍。但是，施加变动负荷时，以20倍以下为宜。

一般滚子链条传动配置如下。

• 理想的配置是连接两个链轮中心的线接近水平。
• 在接近垂直的配置中，即使滚子链稍微伸出，也容易从链轮上脱落，因此请使用惰轮或张紧器。
• 倾斜角请尽量在60°以内。

在以下情况下，请注意布局和安排。请使用惰轮张紧器。

• 上侧为松弛侧时

  中心距离短的情况下，请移动轴承调节链轮的中心距离，使其有张紧感。(图1)

  中心距离长的情况下，请从松弛的内侧插入中间惰轮接住滚子链。(图2)

• 中心线垂直

  请安装能自动调整多余松弛量的张紧器。(图3)

  当驱动轴位于下侧时尤其需要。

  将张紧器推向外侧时，请注意驱动侧的链轮和链条的卷绕角度 (120°以上) 。

安装时请注意水平度、平行度，按照以下要领正确进行。

1. ① 水平度:用水平仪调整至±1/300以内。(图1)
2. ② 平行度:在比例上调整为±1/300= (A-B) /L。(图2)
3. ③ 修改直边或比例，使一对链轮共面。(图3)
4. ④ 请使用键或摩擦式联轴器将链轮固定于轴上。（请勿忘记组装项圈与固定螺钉）

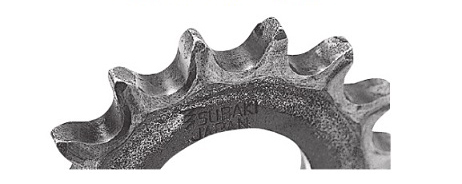

寿命和更换的标准是确认牙齿的磨损。链轮会因牙齿磨损而降低强度，给链条传动带来不良影响。

请在定期检查出现问题之前更换新的链轮。确认要点如下。

1. ① 确认齿厚的磨损

   请参考下方的“齿厚可用极限”，并确保齿的磨损量在表格所示的数值范围内。将卡尺垂直于齿底放置。

   用手指沿着链轮滑动，你会发现齿在节距圆直径（PCD）附近较大。这一点就是尺寸 B 的测量点。

2. ② 牙面磨损的确认

   齿端硬化规格链轮的硬化层如已脱落，即为更换时期。目视检查齿端硬化部位。

3. ③ 牙齿侧面磨损的确认

   怀疑故障原因是安装不当（轴对中不正确）。请按照使用说明书中的说明正确安装链轮和轴。

   如轮齿侧面明显磨损，请尽早更换链轮。有可能损伤链条。

   (这种情况下，可能是链条链板内侧的磨损，所以也请一起检查链条。)

【症状】

出现以下症状时，请再次确认链轮及其安装。

• 滚子链移动至链轮上
• 有异常的声音。
• 振动大
• 链条卷入链轮

【检查要点】

从链轮的咬合检查可以判断原因。

不正常时请再次检查、修正。

1. ① 根据滚子与齿面接触的状态进行判断
• 正常:如果啮合像图1) 的:位置A一样均匀接触，则正常。
• 异常:如图1) 中的位置B所示，咬合发生偏斜，或如图2) 中所示，牙齿侧面发生磨削时，均为异常。
2. ② 根据滚子与齿面的接触位置进行判断
• 正常：正常的接触位置略高于齿底。
  图 1 中 A 点为接触较强的位置。但是，如果施加初始张力且松弛侧也存在张力，则也会与齿底发生轻微接触。（*惰轮和张紧轮与齿底接触是正常现象。）
• 异常:图1) 中除A以外的位置

异常的原因是链轮安装不良或滚子链扭曲等。

发现异常时，直接使用链轮会对滚子链传动产生不良影响，请更换新的链轮。

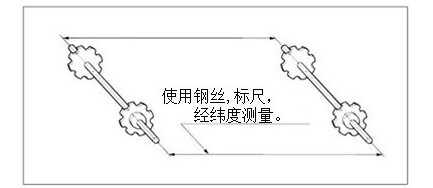

安装时请注意水平度、平行度，按照以下要领正确进行。

*更换提醒标识：参见“Q38. 什么是更换提醒标识？”

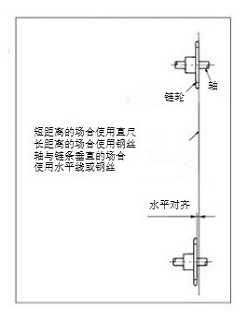

安装时请注意水平度、平行度，按照以下要领正确进行。

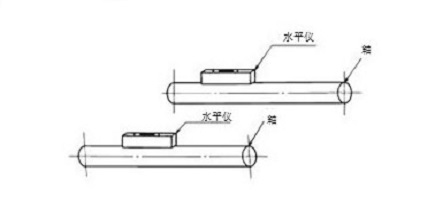

1. ① 水平度:请用水平仪调整至±1/300以内。(图1)
2. ② 平行度:以刻度调整至±1mm以内。(图2)
3. ③ 请根据轴间距离调整一对链轮的间隙。(图3)
4. ④ 请用键或摩擦式紧固件将其固定在轴上。

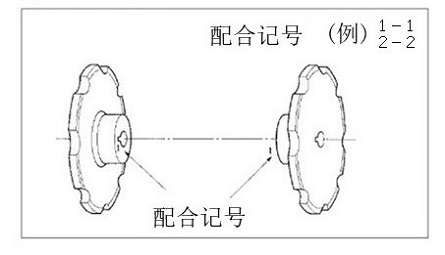

   另外，多个并列使用链轮时，请注意在轴心上排列的齿处于同一相位。如果需要高精度相位匹配，请指定并行使用。(图4)

※从传送链本身来看，安装精度是一般值。如果输送机本身的精度有限制，请以此为准。

链轮齿面的磨损极限请以图1为基准。根据尺寸等，寿命为3~6mm。

如果链条与磨损的链轮啮合，会造成链条过早磨损等不良后果。如果链轮齿磨损，请更换链轮。
（*如果齿底磨损，请勿倒置使用。）

链轮的牙齿侧面磨损时，请参照表1针对原因进行处理。
(牙齿侧面的磨损极限，请以图2为基准。)

我们可以生产带有更换提醒标识链轮，指示器会在链轮需要更换时发出指示，从而减少检查时间并提高安全性。

*更换提醒标识：参见“Q38. 什么是更换提醒标识？”
