ECHT挠性联轴器通过铰刀螺栓和U型螺母紧固时产生的摩擦力传递动力。因此，它不会产生间隙或滑动，也无需润滑。

允许扭矩取决于U型螺母拧紧时铰刀螺栓与圆盘之间的摩擦力。如果施加的载荷超过允许扭矩，则会发生滑动，这可能会损坏联轴器。请注意，允许扭矩可能会根据紧固方式的不同而降低，详情请参阅产品目录。

返回到问题

耐热温度：200℃
耐寒温度：最高可达-30°C。
（注）除带夹紧系统的方形轮毂型外，所有其他类型均采用尼龙锁紧螺栓，因此耐热温度高达 170°C。

作为主要用于洁净室用途的简易防锈，将无电解镀镍规格标准化。另外，我们也制作不锈钢规格，所以请随意咨询本公司。

不建议对ECHT挠性联轴器进行涂漆，因为涂漆厚度会改变其外径尺寸，从而影响对中。如果确实需要涂漆，请与我们联系。

容许扭矩是以规定的拧紧扭矩拧紧U型螺母时的值，未使用扭矩扳手拧紧时，可能会因拧紧不足而打滑，或因拧紧过大而导致零件变形等事故。拧紧时请务必使用扭矩扳手，以规定的拧紧扭矩拧紧。

铰刀螺栓可以从任意一侧插入。但是，垫圈 A 和 B 的方向是固定的，请按照使用说明书或产品目录中的指示进行组装。

返回到问题

拧紧U型螺母时，如果联轴器受到推力，圆盘会沿轴向移动并发出咔嗒声。我们将这种现象称为“咔嗒声 ”（晃动情况），由于圆盘会承受额外的应力，因此我们不建议在这种状态下使用。如果出现晃动情况，请松开U型螺母，并在联轴器未受到推力的情况下重新组装，即可解决问题。

用于ECHT挠性联轴器的铰刀螺栓是专门设计的产品，与市售产品不兼容。如果您需要铰刀螺栓，请向您的经销商订购。

单片式、垫块型和长垫块型所使用的轮毂、碟片和螺栓都是通用且兼容的。

单片式垫片只能吸收角度偏差，不能吸收平行偏差。建议仅用于可使用数控机床和伺服电机进行精确定心的安装场合。通常情况下，建议使用垫块型。

如果出现振动或声音问题，则可能需要在设备组装后调整平衡。如果您指定平衡等级和旋转速度的话，本公司会讨论是否可以调整。

使用长垫块型时，必须检查转速，避免过高转速造成危险。选择产品时，请查阅产品目录，确保各型号的轮毂端面距离（J尺寸）和转速均在规定范围内。详情请联系我们。

ECHT挠性联轴器长垫块型可制造成轮毂端之间的最大距离为 6,000 mm（尺寸小于 NEH41W）。
但是，在某些情况下，使用可能需要特别考虑，请联系我们了解更多详情。

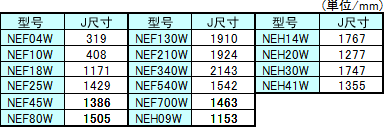

标准垫块型和单片型垫片没有问题。对于长垫块型，如果轮毂端面之间的距离（J尺寸）超过下表所示范围，则需要特殊结构来支撑轴承自身的重量，请与我们联系。

返回到问题

齿轮联轴器的总长度和轮毂长度与 相同，无需改装即可更换。ECHT挠性联轴器更换新齿轮后，无需润滑，减少了维护工时。(订制产品）。
(注）容许不对中请参阅产品目录。

是的。但是，您必须检查轮毂的轮毂直径，以确定它是否能够承受动力锁产生的表面压力。通常，我们推荐KE系列（可适应较大范围的轴公差）或TF系列（专为小径轮毂设计）。

Power-Lock 是否能与空心轴一起使用取决于空心轴的材料强度和内径，因此如果您想将动力锁与空心轴一起使用，请联系我们。

如果需要精确对准键槽相位，请在下单时注明“键槽相位对准规格”。在这种情况下，最大相位差为±2度。如果需要更高精度的相位对准，我们推荐使用动力锁规格。

只要是伺服电机轴用的Φ16 (1/10锥度) 或Φ11 (1/10锥度) 即可生产。关于除此之外的尺寸，如果您提供锥形规的话，我们可以制作。

滚子链联轴器由主体和外壳组成。为了便于单独销售，产品名称后缀“H”代表主体，“K”代表外壳，但主体和外壳上都印记字母“J”，表明它们符合JIS标准。

产品名称显示示例
・主机：CR5016H
案例：CR5016K

产品印记示例
・主机及外壳：CR5016-J

以下的零件作为零件单独销售。

返回到问题

联轴器专用链条基于双股RS滚子链，因此可以使用。但是，专用滚子链只需插入和拔出一个联轴销即可安装和拆卸。如果使用双股标准滚子链，则需要通过连接链节连接，这会使组装稍微复杂一些，因此我们建议使用专用滚子链。型号含义如下：

由于它以椿本RS滚子链为基础，因此与RS滚子链的连接链节相同。

・CR3012H 至 CR6022H：卡簧
・CR8018H 至 CR20022H：开口销

油封是专用零件，所以没有市售产品。

是各公司独自的设计。尺寸略有不同，无法安装。

因为没有销售专用的润滑脂，所以请使用市面上销售的产品。建议包括:。

不锈钢系列特殊用途的推荐润滑脂如下。

■食用油脂
巴尔比斯有限公司：动力食品润滑脂
NOK克鲁勃有限公司：克鲁勃食品 NH1 94-301
■防水食用油
NOK克鲁勃有限公司：克鲁勃食品 NH1 64-422
住友润滑油株式会社：白色 Alcom 2 号润滑脂
■防水油脂
住友润滑油株式会社：森FM-HD润滑脂1号
■ 耐寒润滑脂
ENEOS公司：Epinoc润滑脂 LT -40至120°C
■耐热油脂
Idemitsu：Daphne Eponex SR2 -20 至 160°C
ENEOS公司：Pyronoc通用型 -20至175°C
■洁净室用含氟润滑脂
住友润滑油株式会社：Sumitec F936

一侧过盈配合，油封侧设计用于吸收错位，同时防止油脂泄漏。
