安装和维护

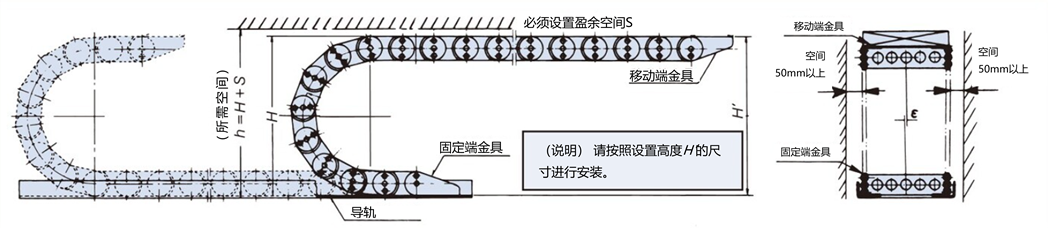

所需空间

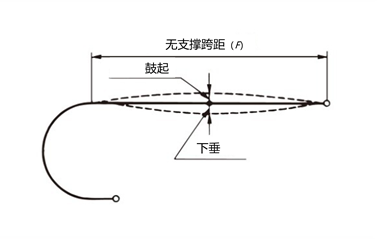

电缆拖链略微凸起，以补偿主体和电缆重量造成的挠度，因此请将其安装在安装高度 H' 处，而非电缆拖链的总高度 H。根据使用条件和环境，自由跨距内会出现凸起和挠度。请参考上图确保所需空间。如果没有障碍物，通常不会出现问题。
另外，使用速度越快可能会产生振动，因此超过最大容许速度的70%时，请将S尺寸加倍。
另外，由于自由跨距在使用过程中会下垂，请在电缆拖链内周周围留出一些空间。
| 品种/尺寸 | ε以下 | S | H' |
|---|---|---|---|
| TKP13H10,TKP17H11,TKP18H14/15,TKP25H15 | 3 | 50 | H+(10～30) |
| TKP35H22,TKP45H25,TKUA45H26 | 4 | 100 | |
| 上述以外的TKP型、TKUA55H38、TKUA66H44 | 6 | 100 | |
| TKC型、TKA型 | 6 | 100 | |
| TKMK型、TKMT型 | 6 | 100 | |
| TKR15H22 | 6 | 100 | |
| TKR20H28,TKR26H40,TKR28H52,TKR37H28 | 6 | 100 | H+(30～50) |
| TKQ型 | 6 | 100 | H+(10～30) |
| TK070,TKS070 | 4 | 100 | H+10 |
| TK095,TKS095 | 6 | 100 | |
| TK130 | 8 | 100 | |
| TK180 | 10 | 100 | |
| TKH250 | 15 | 100 | H+30 |
*另有一种直型规格（特殊类型），可消除电缆拖链的凸起。请参阅特殊类型规格页面。
电缆拖链载体指南
电缆拖链需要导轨。以下表为指导，用钢板或角钢制造。
电缆拖链A "进入和退出的区域应倒角或倾斜，以确保平稳运行。
X =电缆拖链的外宽度，Y =电缆拖链的外高度
| 品种/尺寸 | U | V |
|---|---|---|
| TKP13H10,TKP17H11,TKP18H14/15,TKP25H15 | X+10 | Y/2或更大 |
| TKP35H22,TKP45H25,TKUA45H26 | X+15 | |
| 其他TKP型，TKUA55H38, TKUA66H44 | X+20 | |
| TKC型 | X+20 | |
| TKMK型、TKMT型 | X+20 | |
| TKR型 | X+20 | |
| TKQ型 | X+20 | |
| TK型、TKS型、TKH型 | X+20 |
加油
原则上，无需对电缆拖链支架进行润滑，但如果TK、TKS、TKH或TKV型号安装在易生锈的环境中，则应使用润滑脂防止连接件生锈。TKI型号则需要润滑。
特殊用途说明
- ■天棚行走起重机横向用等受到横向负荷作用时，为了防止倾倒，请安装支承辊或横向导轨。
- ■如果机械手、凿岩机等外部振动，应采取措施防止机器的振动传递到电缆拖链（例如使用减震器）。
安装长跨距导轨时需要注意的重要事项
如果您要自行安装长跨距导轨，请注意以下事项：我们也提供易于安装的长跨距导轨。
■术语说明
- 推力：在弯曲半径方向上，对活动端接头施加一个力，使电缆拖链移动。
- 拉动方向：电缆拖链沿与上述方向相反的方向移动（拉动）。
- 屈曲：当电缆拖链受到推动并自由移动时，电缆拖链在导轨上滑动的部分会发生凸起。
- H 型导轨：安装在固定端金具前面的导轨，带有一个搁板，电缆拖链可以在该搁板上滑动。
- U 型导轨：安装在固定端金具后面的导轨，用于在地面支撑电缆拖链。
材质
导轨用于调节推力方向，应采用光滑的钢板制成，尤其要减少磨损。
如果在导轨上涂漆进行防锈处理，油漆可能会因滑动而剥落，从而导致电缆拖链磨损。
材质推荐镀锌钢板或SUS304施工。
另外，在室外使用时请使用SUS304制作。请勿在室外使用本公司制造的铝制导轨。
导轨安装精度
- ·水平方向的偏差应在每5m上下任意一方5mm以内，整体不向一个方向直线倾斜。
- ·横向的偏差在每5m左右3mm以内，整体不能向一个方向直线弯曲。
两端金属配件设置的精度
| 移动端侧 | 安装高度 | 相对于整个导轨±10mm以内 |
|---|---|---|
| 宽度方向 (推力方向) 的偏移量 | 相对于导轨侧壁整个区域±3mm以内 | |
| 平行度 | 整个区域相对于导轨侧壁±3°以内 |
| 固定端侧 | 安装高度 | 固定端金具的顶面与H型导轨的搁板部分之间的距离在0至1mm以内 |
|---|---|---|
| 平行度 | 相对于导轨侧壁不超过1° |
导轨顶部的锥角
导轨顶部的开口应向外倾斜，以便电缆拖链顺利进入导轨。弯曲角度应在15至20度左右，长度应为30mm或更长。
固定端金具和导轨过渡区的结构

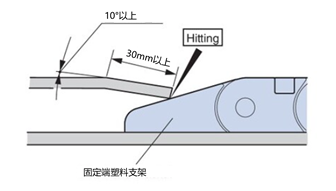

为确保电缆拖链平稳过渡，H型导轨过渡段应倾斜。倾斜角度应为10°以上，长度应为30mm以上，且导轨端部应安装成与固定端金具接触。
使用本公司专用铝制导轨时，请在端面加工C2的倒角后设置。
加工导轨接头

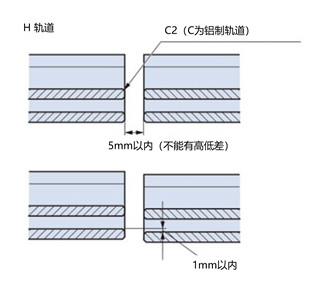

■H导轨
请将接缝的端部向外侧弯曲，使两侧不会卡住。
滑动行走的架部应无台阶紧密贴合。另外，接缝处设置开口时，应在5mm以内，采用C2倒角，无台阶。
使用本公司专用铝轨时，滑动走行面应倒角C1。
■U型导轨
请将接缝的端部向外侧弯曲，使两侧不会卡住。
底面的高度差应设置在1mm以内，无需倒角等加工，但应为无毛刺或切口起伏的平面。
关于电缆软管的总长度
电缆拖链本体在连接部件（连接销和销孔之间）处留有间隙，受力后长度会超过基本长度，因此请预留电缆软管等的总长度，并在实际产品中进行调整。伸长量可达总长度的0.2%至0.6%左右，因此请避免大幅度操作。
因施工问题引起的纠纷事例
- ■侧壁的接缝有台阶
电缆拖链的弯曲部分会干扰台阶，导致电缆拖链损坏和弯曲，并因滑动而磨损。
- ■导轨底部的接缝有台阶
H导轨有台阶的话，会成为异常磨损的原因。此外，U型导轨如果有大的台阶，会发生弯曲和部分磨损。
- ■导轨未水平安装
可能会发生弯曲和行驶阻力增加。
