动力锁应用示例 - 1. 机床（数控车床）

采用机型

应用实例

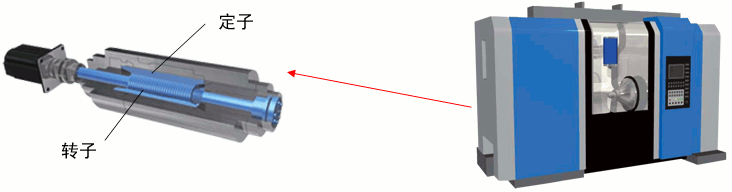

1:主轴 (内置伺服电动机)

主軸（ビルトインサーボモータ）

近年来，机床制造商从伺服电机制造商处购买电机零件，并将电机转子直接绕制到空心轴的主轴上。
内置类型是常态。
椿本的专用产品用于连接这个空心主轴和转子。SL型，EF型已启用动力锁。

由于转子旋转速度很高，动力锁端面配有螺纹丝锥，用于平衡调整。
还，EF系列锥度方向反转，以防止轮毂在装配过程中移动。

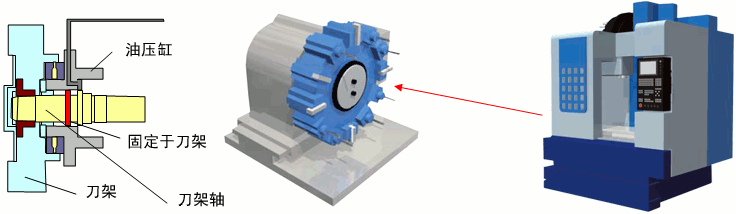

2:转塔 (刀架)

タレット（刃物台）

​SL 系列用于固定刀架（刀塔）的电机轴。
容纳多种刀具的转塔需要精确的定位精度。
采用无背隙动力锁来固定旋转轴。

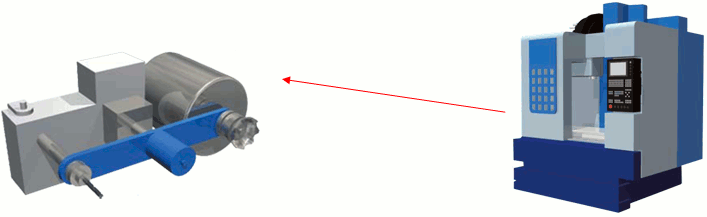

3:刀具更换臂

ツールチェンジアーム

用于更换刀具的换刀臂不仅安装在加工中心上，而且安装在多功能车床上。
现代换刀臂承受着速度和频率惊人的交变载荷，使得关键部件的紧固变得困难。
该换刀臂采用动力锁EF 系列和KE 系列。
