故障排除　小型输送链

一般

1	链条爬上链轮
2	有异常的噪音。
3	链条卷入链轮 (啮合不良)
4	链板内侧和链轮齿侧的磨损
5	链板侧面和销头的磨损
6	链条弯曲不好。
7	板内加宽

板块关系

8	链板过激的破坏
9	板裂 (疲劳) (垂直于拉伸方向)
10	板孔变形
11	应力腐蚀裂纹 (板上的弓形裂纹)

引脚关系

12	销钉断裂
13	钉的旋转或弹出

布什·劳拉关系

14	辊套断裂 (脱落)
15	滚子不旋转，滚子的单螺杆
16	滚子开口
17	滚子呈卷筒状

一般

1	单击放大	链条爬上链轮

原因1	链条和链轮不匹配	措施	将链子或链轮更换为正确的尺寸。
原因2	严重超载	措施	减轻负载（例如给驱动机器上油），或者增加链条排数或增大链条的尺寸。
原因3	链条磨损拉伸或链轮齿磨损	措施	换新的。
原因4	卷绕角不足	措施	卷绕角度≥120°或≥3齿。
原因5	后张力不足	措施	安装和调整类别、磁带。
原因6	链与链轮的心间距	措施	检查后修正。

返回列表

2	有异常的噪音。

原因1	链轮或轴的安装不良	措施	进行检查、修正。
原因2	链套和轴承的松动	措施	重新拧紧所有螺栓螺母。
原因3	链条松弛量过大、过小	措施	调整轴距以获得最佳松弛。
原因4	链条或链轮明显磨损	措施	将一系列链轮更换为新的链轮。
原因5	免加油或油供应不足	措施	根据使用条件加油。
原因6	链条或运行部分与壳体的干涉	措施	检查后修正。

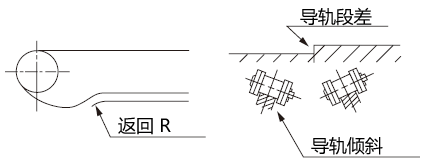

原因7	护栏设置不正确 单击放大	措施	检查后修正。

返回列表

3	单击放大	链条卷入链轮 (啮合不良)

原因1	链条松弛量过大	措施	调整链长度或轴间距。 附拉紧装置。
原因2	链条磨损拉伸或链轮磨损	措施	两者都换成新的。
原因3	链条和链轮不匹配	措施	换新的。
原因4	生锈导致弯曲不良 供油不当、气氛恶劣	措施	更换链条后，通过加油和外壳保护链条免受气氛影响。

返回列表

4	链板内侧和链轮齿侧的磨损

原因1	安装不良	措施	进行链轮、轴等的安装修改。
原因2	横向推动链 单击放大	措施	去除挤压的原因，变更为附带导辊的链条。

返回列表

5	链板侧面和销头的磨损

原因1	导轨等安装不良 单击放大	措施	检查导轨的状态，扩大导轨和链条之间的间隙。

返回列表

6	单击放大	链条弯曲不好。

原因1	安装不良导致滚子链变形	措施	检查和修改安装状态。
原因2	由于润滑不当（例如润滑脂）导致的磨损粉和污垢堆积	措施	取下链条，清洗并适当加油。
原因3	过载、销钉弯曲、轴套破裂	措施	减少负载或增加链条尺寸或排数。
原因4	腐蚀、生锈	措施	安装外壳保护链条。
原因5	供油不足	措施	充分加油。
原因6	异物、运输物堵塞间隙	措施	通过安装外壳等保护链条。
原因7	高温使用	措施	适当的间隙。(请与本公司联系)

返回列表

7	板内加宽

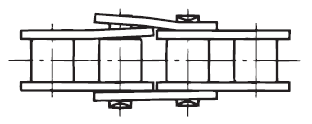

原因1	安装不良导致的偏载或严重超载 单击放大	措施	在更换新产品的同时修改安装。

返回列表

板块关系

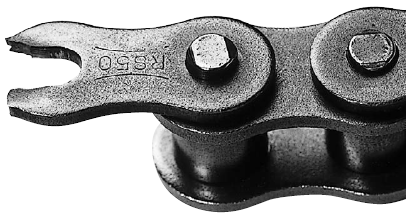

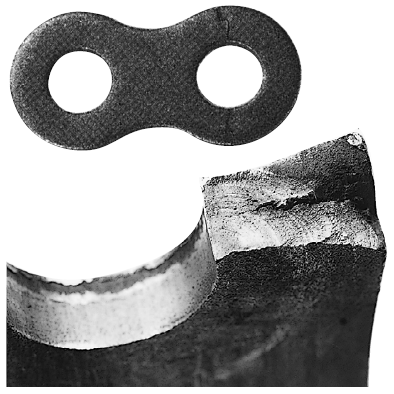

8	链板过激的破坏	单击放大 ① 静态破坏 当施加超过拉板和断裂载荷的载荷时，板在拉伸后被切断。	单击放大 ② 疲劳断裂 当施加超过疲劳极限 (疲劳强度) 的负荷时，从孔内面开始疲劳，中途急剧破坏。	单击放大 ③ 偏移板疲劳 由于偏置连接板在中心处弯曲，弯曲处的应力集中会导致疲劳失效。过渡链节。

原因1	过大的冲击负荷	措施	通过使启动和停止更平稳（例如安装减震器等）来减少冲击载荷。 增加链的长度或排数。
原因2	链振动	措施	防振装置，。(张紧器、惰轮等)
原因3	腐蚀	措施	换成新的。安装外壳保护链条。并定期清洗链条加油。

返回列表

9	板裂 (疲劳) (垂直于拉伸方向)

原因1	施加的载荷大于最大容许负荷。	措施	避免过大的负载或过大的重复负载，或者增加链条的尺寸或排数。
原因2	对附件施加重复载荷。	措施	避免超载，或者增加链条的尺寸并增加附件的容许负荷。

返回列表

10	单击放大	板孔变形

原因1	过载	措施	换成新的。排除过载因素。

返回列表

11	单击放大	应力腐蚀裂纹 (板上的弓形裂纹)

原因1	在酸碱性环境下使用 (不受重复载荷的影响。)	措施	换成新的。通过外壳等从气氛中保护链条。 探讨耐应力腐蚀开裂的高规格。

返回列表

引脚关系

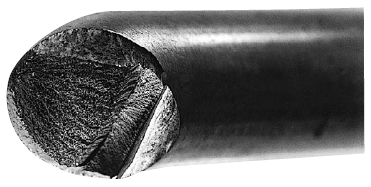

12	销钉断裂	单击放大 ① 静态破坏 链条断裂时的断裂方法 在使用中的链条中，受到断裂强度以上的负荷时发生。	单击放大 ② 疲劳断裂 由于反复承受超出销钉疲劳极限的巨大载荷，导致销钉疲劳失效。再次检查峰值负荷的大小，制定对策。	单击放大 ③ 冲击引起的弯曲断裂 销钉受到冲击而弯曲损坏。在起始点一侧承受拉伸载荷，并且破坏从起始点进行。特别是当销的表面被腐蚀时，抗弯曲变弱，并且容易发生这种现象。

原因1	大冲击载荷	措施	减少冲击，平滑启动/停止。
原因2	超过销疲劳极限的重复载荷	措施	避免过度重复加载，或增加链条的尺寸或股排数。
原因3	腐蚀	措施	安装外壳。定期清洗链条加油。

返回列表

13	单击放大	钉的旋转或弹出

原因1	超载或供油不足	措施	换成新的。改善超负荷或加油。
原因2	在高负荷供油不良的情况下，销与衬套会产生异常的摩擦力，使销瞬间转动。在这种状态下运行时，链条会因销子脱落而损坏。	措施	马上换新的。请勿焊接插针或重新使用旧插针。(丢弃旧链子，以免意外重复使用) 如果销头或板侧磨损，请检查安装状态。

返回列表

布什·劳拉关系

14	辊套断裂 (脱落)

原因1	不适当的加油	措施	根据使用条件进行适当的加油。换成新的。

返回列表

15	滚子不旋转，滚子的单螺杆

原因1	RS25、RS35	措施	套筒链条，没有滚子。
原因2	内板向内或衬套破裂	措施	换成新的。重新检查安装，检查负载
原因3	输送物、异物进入衬套和滚子之间。	措施	定期排除。安装外壳保护链条。
原因4	滚子负载过大	措施	减轻负荷。或者增加链条的尺寸。
原因5	运输物、异物堆积在车架上	措施	通过定期排除和隔断来保护链条。
原因6	轴承辊的锈蚀	措施	重新选定合适的规格 (材质)
原因7	内板靠内	措施	更换、重新检查安装、重新检查负载

返回列表

16	滚子开口

原因1	过载 单击放大	措施	减少负荷。适当加油。

返回列表

17	滚子呈卷筒状

原因1	超载或供油不足	措施	换成新的。改善超负荷或加油。

返回列表
