彰显椿本威信的微型链—不锈钢规格Epsilon Chain
在极小空间内的动力传递不会困扰吗?
“不锈钢规格Epsilon Chain”实现了紧凑的尺寸和高性能。
“不锈钢规格Epsilon Chain”是一种通过精密零件制造和组装技术制成世界上最小尺寸的滚子链。
您是否曾因可靠的动力传递、定位精度、紧凑的弯曲性等原因想采用滚子链，但因空间问题而搁置?
“不锈钢规格Epsilon Chain”可满足以前无法使用链条进行动力传输的紧凑布局需求。
当然，也可以缩小传统链的大小，因此它有助于缩小应用程序的尺寸。
↑播放视频
不锈钢规格Epsilon Chain
三大优势
1.世界最小尺寸
单击放大
世界上最小的滚子链，链节距为 1.905 mm。
高度、宽度、质量与以往产品截然不同，实现了惊人的省空间传动。
2.确保足够的强度
单击放大
链条虽小，但抗拉强度为0.36kN。
毫不吝啬地投入了椿本所拥有的核心技术，完成了虽小却很强的高规格链子。
一般而言，小型链条是无滚子的套筒链条，但我们选择了一种带滚子的结构。
为延长链轮等周边部件的寿命做贡献。
3.适应腐蚀环境
为了能在各种环境下长久使用，采用了不锈钢材质。
在清洗等有水的环境中也可以使用。
与小型传动部件的比较
由于实现了世界最小尺寸，可以应对以往链条不适用的用途，并支持从皮带、钢丝绳进行替换。
链条的优势
- 可靠的动力传动
与摩擦传动不同，由于是啮合传动，因此不会产生打滑。 - 可用于推力应用
由于刚性高，在正反向运动时也不易发生“挠曲” - 小巧弯曲
不会像钢丝绳或皮带的芯线那样，因弯曲而变形或断线。
|
Epsilon
|
小间距
|
小直径
|
|
|---|---|---|---|
| 紧凑 | ◎ | △ | △ |
| 抗拉强度 | ○ | - | ◎ |
| 定位 精度 |
○ | ◎ | X |
| 挤出 用途 |
○ | X | X |
| 安装张力 设定 |
○(不需要) | X (必需) | - |
“不锈钢规格Epsilon Chain”可非常紧凑地进行卷挂，适用于狭小且复杂的布局空间。
用于承载齿形带或钢丝绳的滑轮需要法兰以防止其脱落，这增加了节距圆直径方向上所需的空间。
应用实例
通过缩小链的尺寸，实现各种应用程序的小型化和轻量化。
另外，通过减小背隙，可以期待操作精度的提高。
内窥镜装置的操作部
此外还广泛应用于下述场景
末端效应器
农作物收获机器人
辅助套装
假手
规格
商品名称
不锈钢规格Epsilon Chain
规格
| 品名 | 间距 P |
滚子直径 R |
内链节 内宽 W |
链板 | ||
|---|---|---|---|---|---|---|
| 厚度 T |
宽度 H |
宽度 h |
||||
| RS6-ESS-1 | 1.905 | 1.19 | 1.27 | 0.25 | 1.81 | 1.56 |
| 销 | 最小拉伸强度 kN{kgf} |
概略质量 kg/m |
1 单位 链节数 |
||
|---|---|---|---|---|---|
| 直径D | L1 | L2 | |||
| 0.596 | 1.4 | 2.1 | 0.36 {37} |
0.017 | 532 |
型号表示例
| RS6 | - | ESS | - | 1 | - | RP | + | 151L | - | RR |
| 尺寸 | 规格 | 排数 | 本体 销轴 样式 |
链节数 | 末端 记号 |
|||||
注)
- 1. 本产品为小型链条，与传统尺寸链条相比，其操作方式存在诸多差异。传动链及链轮产品目录中的技术说明以及椿本工业用机械产品信息网站上的技术资料中的部分信息并不适用于本产品，因此，请就选型和操作事宜与我们联系。
- 2 链板上没有任何印记。
- 3. 销轴未進行铆接。
- 4. 由于连接链节的安装较为困难，因此不建议使用连接链节。
- 5 没有过渡链节。
- 6 不支持超过1个单元的长尺寸编组。
- 7. 当链节数量为偶数时，使用外链节形成无限循环结构（不使用连接链节）。但是，当链节数量少于 80 个时，则使用连接链节形成无限循环结构。有关无限循环结构的具体问题，请联系我们。当链节数量为奇数时，两端均使用内链节。
如果您需要除上述配置以外的其他配置，请联系我们。

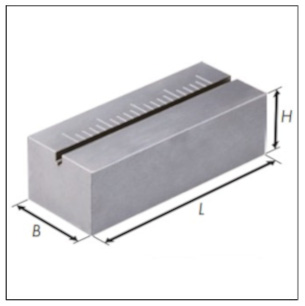

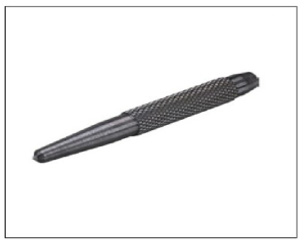

系列
不锈钢规格Epsilon Chain

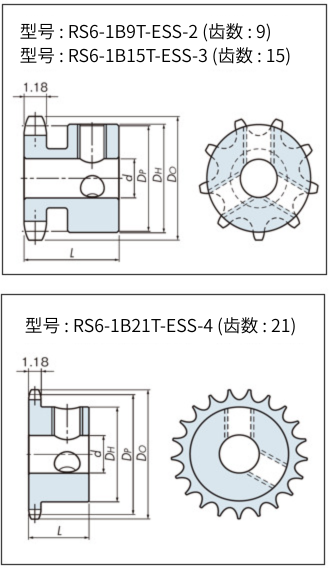

链轮
规格
| 型号 | 齿数 | 节距圆 直径 DP |
外径 Do |
轴孔直径 d |
轮毂 | 约 质量 g |
|
|---|---|---|---|---|---|---|---|
| 直径 D H |
长度 L |
||||||
| RS6-1B9T-ESS | 9 | 5.57 | 6.3 | 2 | 3 | 3.5 | 0.2 |
| RS6-1B15T-ESS | 15 | 9.16 | 10.1 | 2 | 6 | 5 | 1.4 |
| RS6-1B21T-ESS | 21 | 12.78 | 13.7 | 4 | 10 | 6 | 3.1 |
注)
- 1最小齿数是9。关于上表以外的规格也将进行制作探讨，敬请垂询。
- 2.成品轴孔已完成加工。关于和轴的连接方法，我们会根据客户需求提供合适的方案，欢迎咨询。
- 3也有提高耐磨损性的表面处理，请咨询。
