RSローラチェーン 主要諸元

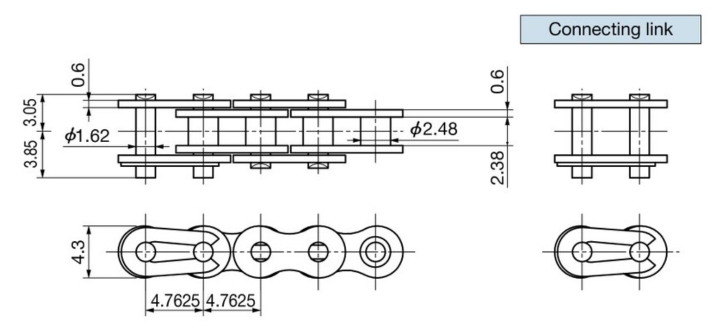

RS15-1
[点击放大]
※仅供参考。
| ※ | CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关CAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
主要规格
| 尺寸 排数 |
排数 | 最小 拉伸强度 kN{kgf} |
平均 拉伸强度 kN{kgf} |
最大限度 容许张力 kN {kgf} |
约 质量 kg/m |
单元 链节数 |
|---|---|---|---|---|---|---|
| RS15-1 | 1 | 1.77{180} | 2.26{230} | 0.31{32} | 0.075 | 210 |
注記
1.オフセットリンクはありませんので、偶数リンクでご使用ください。
2.ブシュチェーンです。ローラはありません。
3.M形継手リンク(JL)をご使用の場合の最大許容張力は0.25kNになります。
4.ユニット在庫品です。
標準価格・納期
| 类型 | 组件 RP类型 |
|---|---|
| 型号 | RS15-1-RP-U |
| 標準価格 | お問合せください |
| 交货期 | お問合せください |
适用的连接链节
| 类型 | 连接链节 |
|---|---|
| 型号 | RS15-1-MCJL |
| 標準価格 | お問合せください |
| 交货期 | お問合せください |
适用链轮
| 类型 | 1A | 1B | 1C | SD (单体 双重) |
配孔 |
锁 S型 |
锁 N型 |
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
|
| 基本形式编号 | --- | RS15-1B□T | --- | --- | --- | --- | --- |
| 齿数范围 | 11T～35T |
