不锈钢传动链SS规格主要规格
RS11-SS-1
[点击放大]
※仅供参考。
| ※ | CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关CAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
主要规格
| 尺寸和规格 排数 |
排数 | 最大容许张力 kN {kgf} |
概略质量 kg/m |
单元 链节数 |
|---|---|---|---|---|
| RS11-SS-1 | 1 | 0.05{5} | 0.052 | 134 |
注
1. 这是套筒链条，没有滚轮。
2. 连接链节为卡簧形或两面铆接。
3. 无过渡链节。请选择偶数链节数使用。
4. 单位库存品。

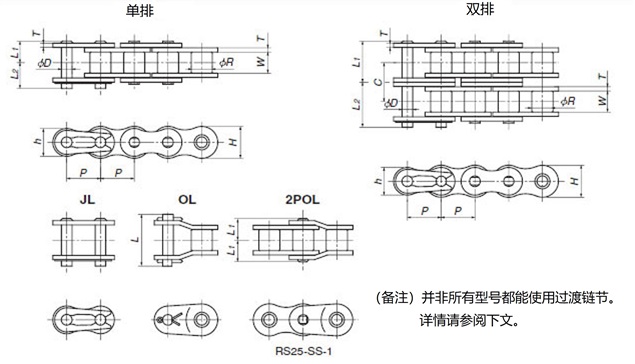

主要尺寸mm
| 间距 P |
衬套直径 R |
内链节宽度 W |
链板 | 销 | ||||
|---|---|---|---|---|---|---|---|---|
| T | H | h | D | L1 | L2 | |||
| 3.7465 | 2.285 | 1.83 | 0.38 | 3.5 | 3.5 | 1.57 | 2.275 | 3.165 |
适用的连接链节
| 类型 | 连接链节 |
|---|---|
| 型号 | RS11-SS-1-MCJL |
| 標準価格 | 请咨询 |
| 交货期 | 请咨询 |
