• 1. 对于 RP 本体销轴式滚子链，将外链节上两个销轴的一端（同一侧）磨平，直到与链板齐平。
  研磨时避免链条过热。
  塑料组合链条没有铆钉，因此无需刮掉铆钉。
  RS08B-1 至 RS16B-1 使用引脚，切断和连接即可。无需刮除引脚上的铆钉。
• 2.主体销钉形式为CP的滚子链条，要拔下割销等固定部件。

  图1.铆钉滚子链



  图2.切削销钉的端部


• 3. 将滚子链穿过链钳的槽，用链钳的钳口轻轻拧紧要拆卸零件的滚子。
  塑料组合链条和Lambda链条，请按照第 1.3 节和第 1.4 节中的步骤进行操作。
  对于多排超级链条，将最下面的滚子穿过链条虎钳的钳口。

  图3.在链钳上设置滚子链



  超级链条套装


• 4. 将与滚子链尺寸相匹配的主冲头放在刚刚切好的销钉头上，然后用锤子敲击主冲头的头部。
  此时，交替敲击外链节上的两个销钉，使它们彼此平行伸出。继续敲击，直到销钉即将从外侧链节板上脱出为止。

  图4.用一次冲孔敲击销子


• 5.使用二次冲床和锤子，从外板上拔出一对销子。

• 1. 对于 RP 主销类型的滚子链，用砂轮机磨掉外链节上两个销钉的一端（同一侧）（与 1.1 中的步骤相同）。
  对于采用 CP 本体销类型的滚子链，拆下开口销和其他紧固部件。
• 2. 从同一个外链节上拆下两个销钉。

  图5.链螺杆切割方法

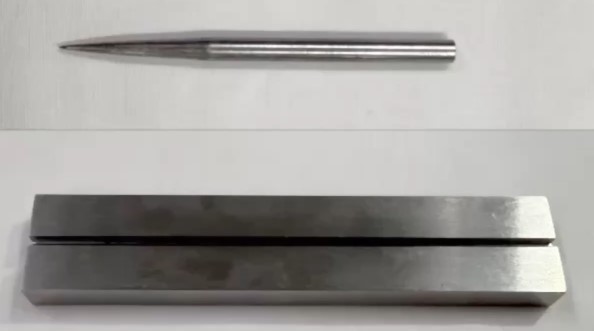

• 1.用支撑台接住链子的外板，用专用冲头压住销子的头部，用锤子轻轻敲打冲头的头部。
• 2.内链节施加较大的力以防止损坏。

  图 6. 支撑体上的塑料组合链条组



  图 7.塑料组合链条的拆卸



• 1. 对于 RP 主销类型的滚子链，用砂轮机磨掉外链节上两个销钉的一端（同一侧）（与 1.1 中的步骤相同）。
  对于采用 CP 本体销类型的滚子链，拆下开口销和其他紧固部件。
• 2. 使用Lambda链条切割工具的托架和专用冲头切割链条。切割方法与 1.1 节所述相同，只是用专用托架代替了虎钳。
• 3.用打孔器拔出销时，交替轻轻敲打拔出。

连接滚子链时，使用链轮的齿比较方便。按照以下要点进行。

• 1.将滚轮链缠绕在链轮上，使滚轮链的两端都与链轮接触。
• 2. 将连接链节插入接头中。
• 3. 插入连接板，然后用卡簧、开口销或弹簧销等紧固件将其固定。
• 4. 对于 F 型连接链节，用锤子轻轻敲击连接板，将其插入指定位置，然后用弹簧销等紧固件将其固定。
• 5. 防止链轮齿顶受到锤击等冲击。

图8.用链轮连接

是由于布局的关系，链轮的齿不能使用时的方法。

• 1. 将滚子链绕在链轮上，用链条拉拔器（见附件）或铁丝拉动滚子链的两端。
• 2. 将连接链节插入接头中。
• 3. 插入连接板，并用卡簧、开口销或弹簧销等紧固件固定。

图9.轴间连接

1.卡簧

卡簧主要用于连接链节。
连接时，将连接链节片插入销钉，然后将卡簧牢固地插入连接链节上两个销钉的凹槽中。

如果卡簧拉伸过度，就无法正确插入，容易脱落。

如图 10 所示，卡簧一般应沿滚子链运动方向安装。

图 10.卡簧安装方向

2.割销

除了某些耐环境腐蚀的特殊传动链外传动链所使用的开口销均经过热处理。

开口销的打开角度为60°左右。请勿重复使用开口销或使用市售的开口销。

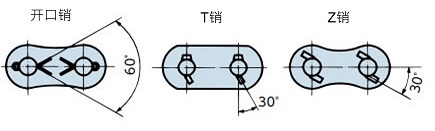

图11.固定部件的安装

RS滚子链固定销尺寸表 (滚子链专用)

注)RS240没有开口销的设定。
