技术资料　直线作动机　动力千斤顶　技术资料

容许失稳载荷

• ·用于压缩载荷时，请根据此图表确定失稳载荷的千斤顶编号。
  失稳选定图表是估计失稳安全率Sf=4的图表。
  • (1)请从下图A、C安装状态中选择作用点间距离LA、LC。
    (下图的安装状态以外请参照这里)
  • (2)请根据1台千斤顶的负荷W (纵轴) 与作用点间距离 (横轴) 的交点选择千斤顶的框号。
• ·请勿施加横向负荷。
  以下所示的失稳选定图形未考虑横向负荷。
• ·作为安装状态，如果在装置上下功夫，使螺丝轴成为拉伸负荷，就不会弯曲，也很经济。

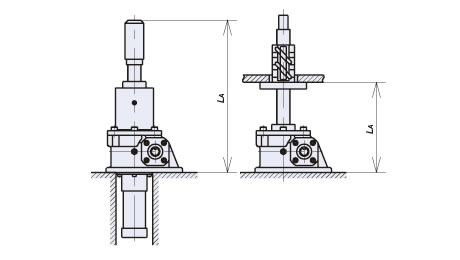

A座固定单轴端自由

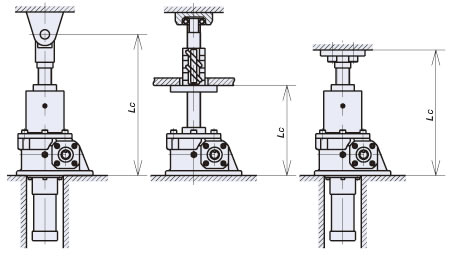

C座固定单轴端支撑/固定

作用点间距离L A mm		作用点间距离L C mm

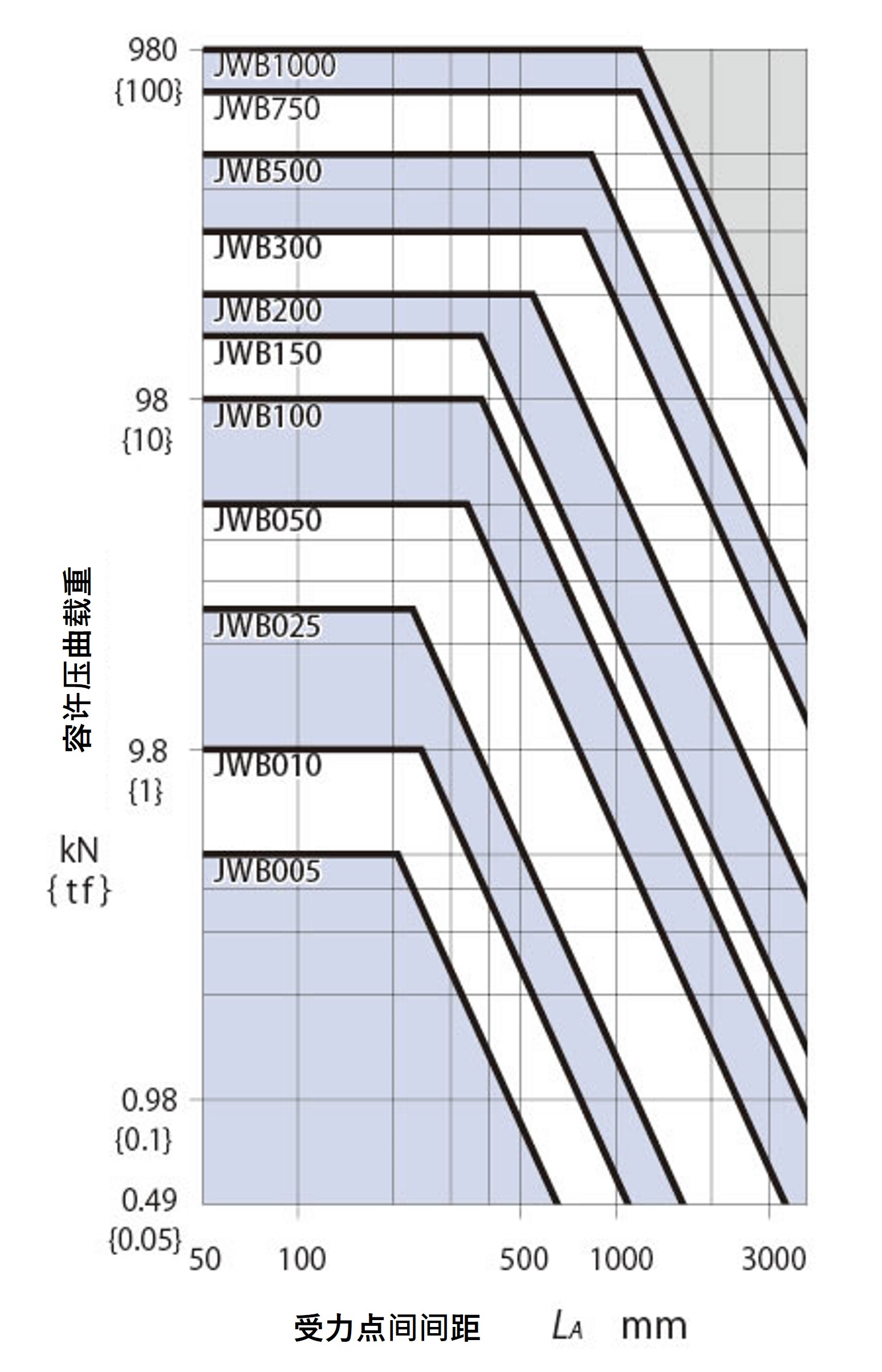

J.W.B. （滚珠丝杆式）	单击放大	单击放大

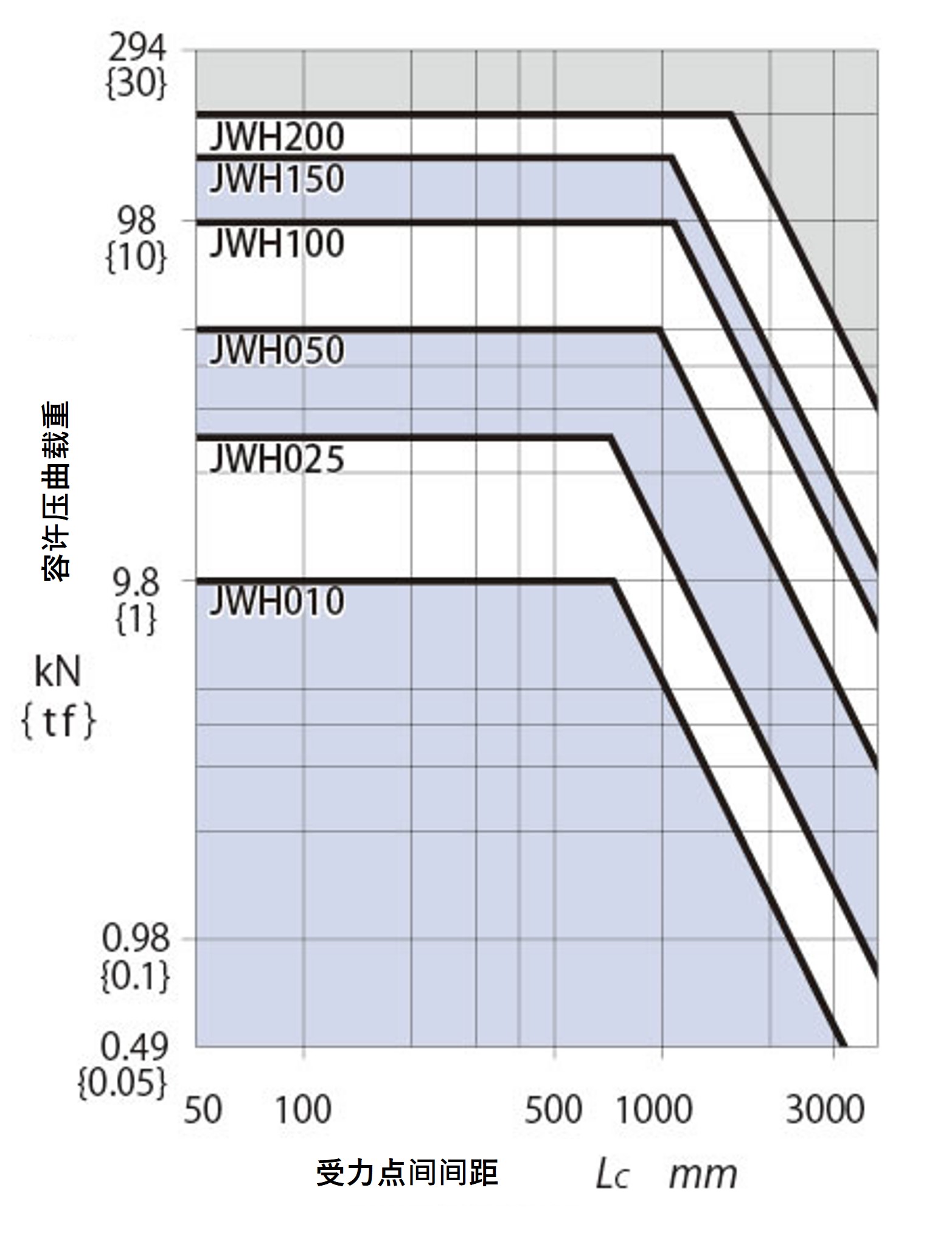

J.W.H. （高导程滚珠丝杆）	－	单击放大

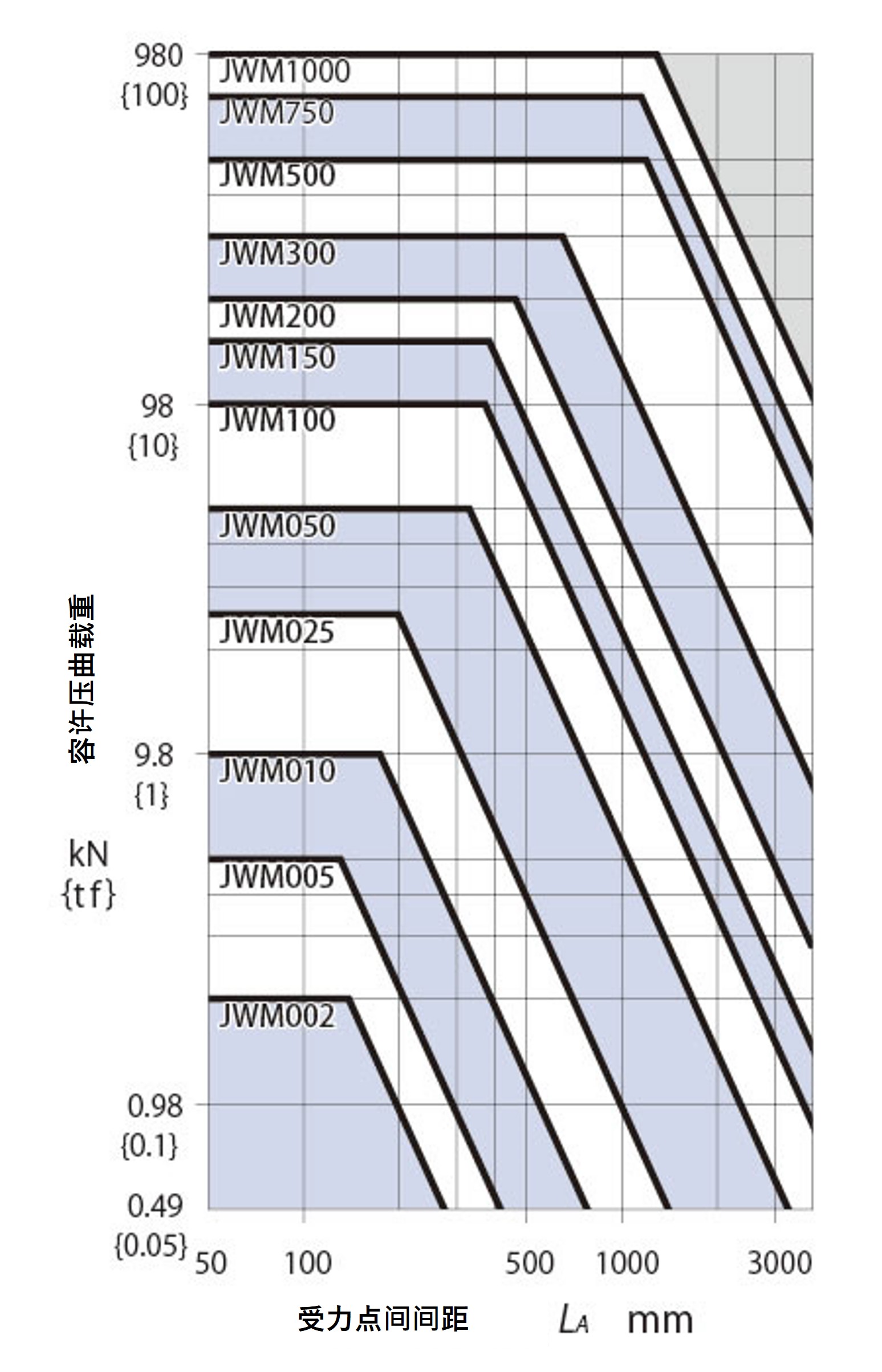

J.W.M. （梯形螺杆型）	单击放大	单击放大

• 注)

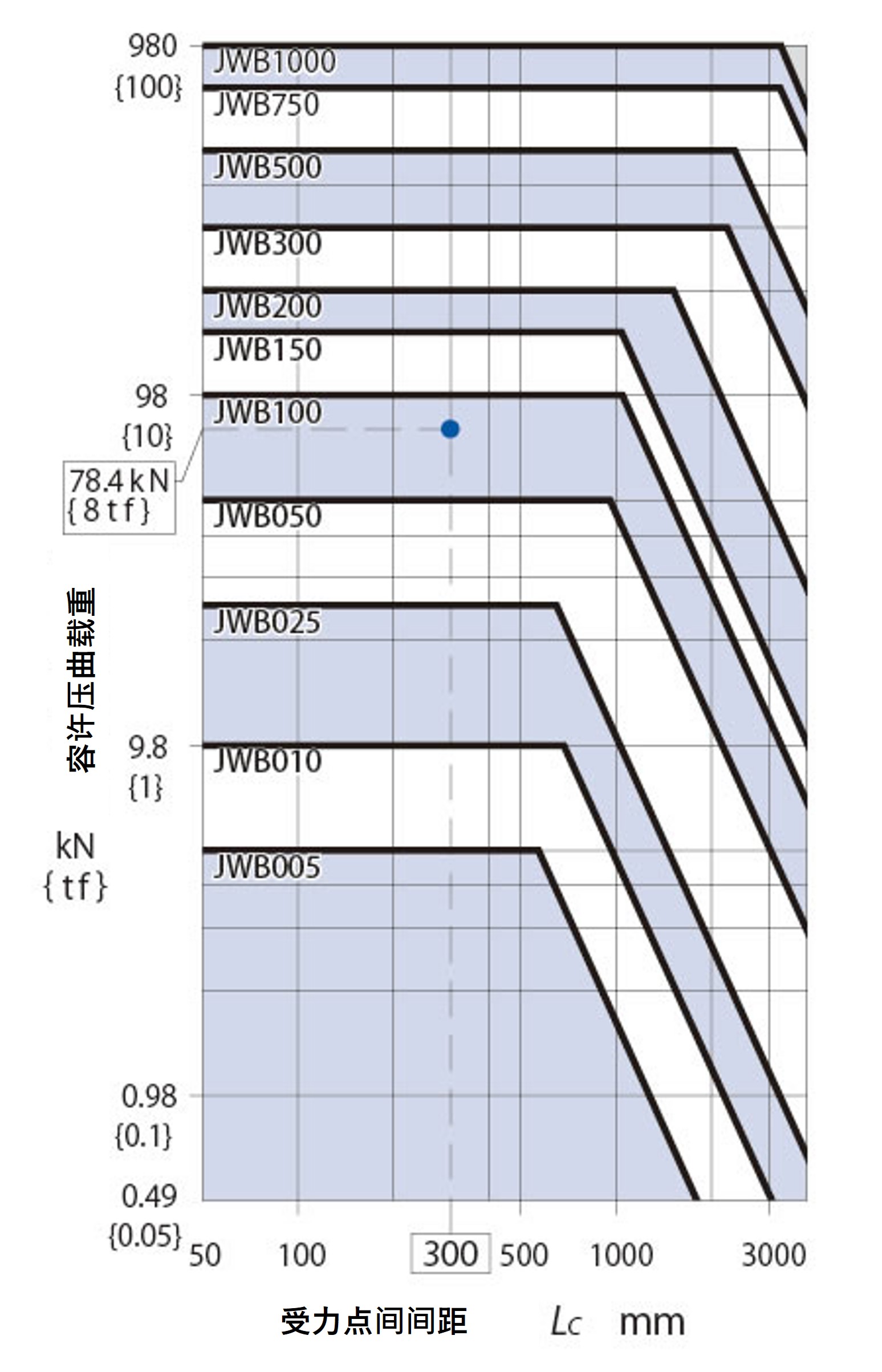

• 1.该图的----线显示的是，负荷W78.4kN{8tf}、(失稳安全系数Sf=4) 时，安装状态C的作用点间距离为300mm的示例。
  此时，可选择满足纵轴、横轴交点的千斤顶JWB100/JWM100。
• 2.如需详细讨论，请查看计算 (此处) 。
