技术资料　直线作动机　动力千斤顶　技术资料

容许失稳载荷计算公式

千斤顶的螺纹轴可容许的失稳负荷按下式计算。

PCR = m× d2 L 2

确保 P CR > W×Sf。

P CR:容许失稳载荷N{kgf}

d：螺纹根部直径（mm）（请参考各产品的主要规格页面。）

m:支撑系数(请从下图中选择安装状态。)

L：作用点之间的距离（mm）
（各机架编号对应的最大尺寸请参见尺寸表。如需开端金具，请参考开端金具尺寸。）

W:1台千斤顶的负荷N{kgf}

Sf:失稳安全率 (一般为4)

安装状态

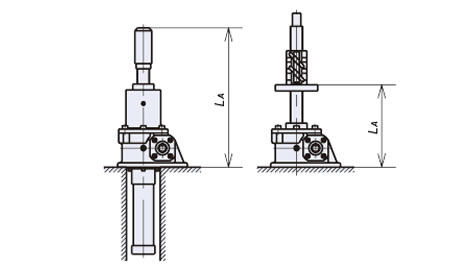

ベース固定一軸端フリー
A座固定单轴端自由
m
SI单位 2.5×104
重力单位 {2.5×103}
両端クレビス支持
B两端凸台支撑
m
SI单位 10×104
重力单位 {10×103}

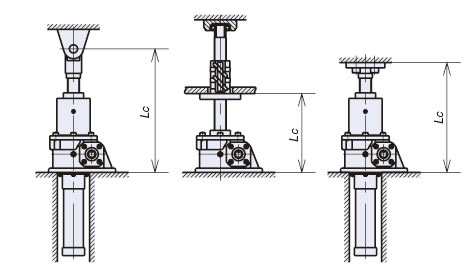

ベース固定一軸端支持/固定
C座固定单轴端支撑/固定
m
SI单位 20×104
重力单位 {20×103}
SI单位

在负荷49000N、安装状态C (底座固定-轴端支撑/固定) 下使用JWM100USH5JI时，计算P CR。

  • P CR = 20×10 4 × 38.4 2 791* 2 = 695027N
    W×SF = 49000×4 (Sf = 4)
    = 196000N 与
    P CR > W × Sf
    695027 > 196000 ... 确定

    *L = 711 + 80（I 型开端金具）= 791
    从产品尺寸表中
{重力单位}

在负荷5000kgf、安装状态C (底座固定-轴端支撑/固定) 下使用JWM100USH5JI时，计算P CR。

  • P CR = 20×10 3 × 38.4 2 791* 2 = 69502kgf
    W×SF = 5000×4 (Sf = 4)
    = 20000kgf 与
    P CR > W × Sf
    69502 > 20000 ... 确定

    *L = 711 + 80（I 型开端金具）= 791
    从产品尺寸表中
