技术资料传动链滚子链选型
按用途选择方法
1.按用途选择法的概要
|
用途 选择要点 选定法 |
可在-10°C~60°C的一般氛围中使用 的连结零件 |
|||||
|---|---|---|---|---|---|---|
| 连接链节类型 | 偏移 链节样式 |
|||||
| M型 | F型 | 两节距 | 一节距 | |||
|

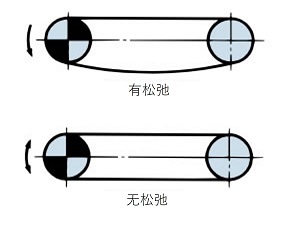

卷绕传动 启动频率<6次/天

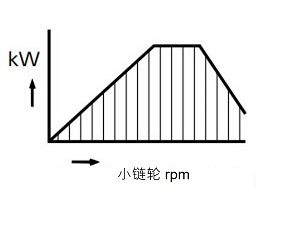

根据传动功率表进行选择
一般选定法 |
RS | ○ | ○ | ○ | □ | |
| BS/DIN | ○ | ● | □ | □ | ||
| LMD | ○ | ● | - | □ | ||
| LMDNP | ○ | - | - | □ | ||
| LMDX | ○ | - | - | - | ||
| LMDS | ○ | - | - | - | ||
| LMDKF | ○ | ● | - | □ | ||
| LMDKT | ○ | ● | - | □ | ||
| LM | ○ | - | - | □ | ||
| SUP | ○ | ● | - | - | ||
| HT | ○ | ○ | - | - | ||
| SNS | ○ | ● | ○ | □ | ||
|
卷绕传动 启动频率≥6次/天
根据最大容许张力进行选择

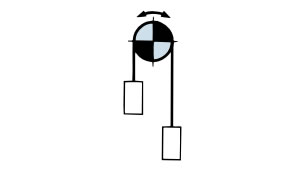

容许张力选择 悬吊驱动

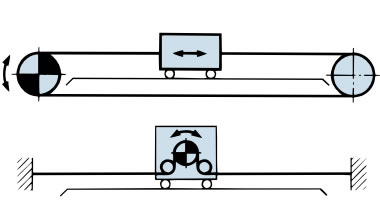

根据最大容许张力进行选择 对于连接链节，请使用 F 型连接链节或专为端螺栓设计的连接链节。 悬挂驱动示例 平板车牵引
根据最大容许张力进行选择 转向架牵引示例 |
RS | ○ | ○ | ○ | △ | |
| BS/DIN | ○ | ○ | △ | △ | ||
| SUP | ○ | ○ | - | - | ||
| HT | ○ | ○ | - | - | ||
| SUPH | ○ | ● | - | - | ||
| USN | - | ● | - | - | ||
| NP | ○ | ○ | - | △ | ||
| NEP(APP) | ○ | ○ | - | △ | ||
| SS,HS | ○ | - | - | ○ | ||
| PC | ○ | - | - | - | ||
| PCSY | ○ | - | - | - | ||
| NS | ○ | - | - | ○ | ||
| TI | ○ | - | - | ○ | ||
| KT | ○ | ○ | - | △ | ||
| CU | ○ | ○ | - | - | ||
| CUSS | ○ | - | - | - | ||
|

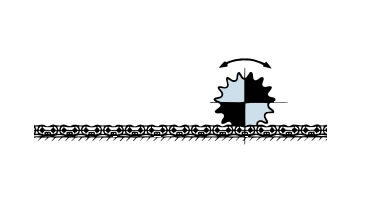

链销传动
根据最大容许张力进行选择

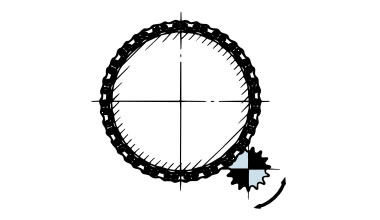

链式销轮驱动选定法 |
RS 附赠 附装饰 |
○ | - | - | - | |
表符号是:可用。□:预计传动能力下降。△:预计强度降低。-:无可用物品。●:特形制作品。
其他选择

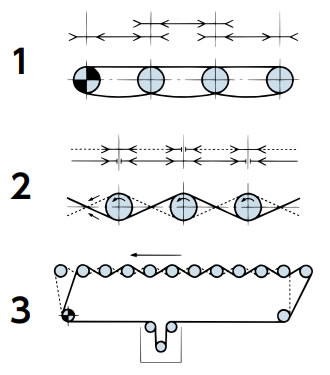

辊子传动

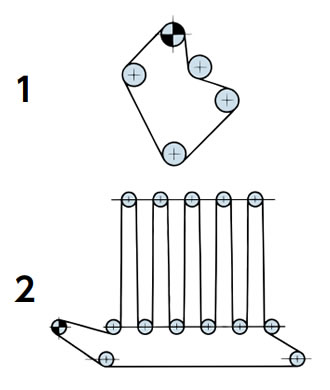

多轴驱动

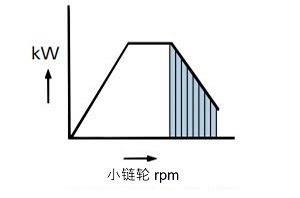

高速驱动
在传动功率表顶部右侧
（阴影区域）

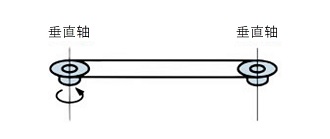

轴垂直的驱动
确认选择滚子链所需的条件
- 1) 使用机器
- 2) 撞击类型
- 3) 发动机类型
- 4) 原动机的额定动力
- 5) 高速轴的轴孔直径和转速
- 6) 低速轴的轴孔直径和转速
- 7) 轴距
确认选定链条所需的发动机特性
在选择容许张力和销齿轮传动装置时，请检查以下电机特性。
- 1) 发动机惯性矩
- 2) 原动机的额定扭矩或原动机轴转速
- 3) 发动机起动转矩
- 4) 发动机的最大 (停止) 扭矩
- 5) 发动机制动扭矩
⚠选择注意事项
选择滚子链的各项仅限于选择滚子链品种、尺寸的方法。不考虑腐蚀、老化等环境引起的劣化。
对于滚子链条的选择，如果法律或方针有限制，请同时进行选择和本公司指定方法的选择，选择富余的链条。对于附带的设备，例如安全装置、润滑装置等，请另行考虑后再选择。
