技术资料传动链滚子链选型
5.一般选定法
卷绕传动 (正反) 连续旋转传动
步骤4、5链条和小链轮齿数的选定
使用简单的选择图表（此处）或传动功率表来确定满足高速轴转速和所需功率传输kW的链条和小链轮的齿数。
此时，选择具有所需传动能力的最小螺距的链条。
如果单排强度不足，则选择多排。此外，如果使用位置有限制，则轴之间的距离应尽可能短。
减小链轮外径时，使用小节距的多排滚子。
请使用链条。
步骤6大链轮齿数的选定
小链轮的齿数确定后，将其乘以速比来决定大链轮的齿数。
小链轮的齿数在15颗以上比较合适，因此大链轮的齿数超过120颗是不理想的。
那个时候，会减少小链轮的齿数，那种情况也推荐使用13颗以上。
步骤7奇数链节时
如果链接数为奇数，请尽量避免使用过渡链节，并更改中心距离，使链接数为偶数。
使用RS滚子链的 1 节距过渡链节或超级链条的 4 节距过渡链节时，请根据各传动功率表中的注释，允许动力传输能力有所降低。
简易选定图
·查看图示...... (图2)
（示例）修正功率 kW = 7kW，单排
- 1. 当小链轮转速为100 r/min时
观察修正kW = 7kW（纵轴）和转速（横轴），链条为 RS80，链轮小于 18T 但大于 13T，因此我们可以根据交点位置确定可以使用尺寸约为 15T（15 齿）的链轮。 - 2. 当小链轮转速为200 r/min时
使用与前例相同的方法，可以确定其容量小于 RS60-18T 且大于 RS60-13T。使用此表进行初步选择后，请使用链号对应的传动功率表进行确认。 - 3. 使用 1 节距过渡链节或超级链条4 节距过渡链节时，请根据各传动功率表中的注释，允许动力传输能力有所降低。

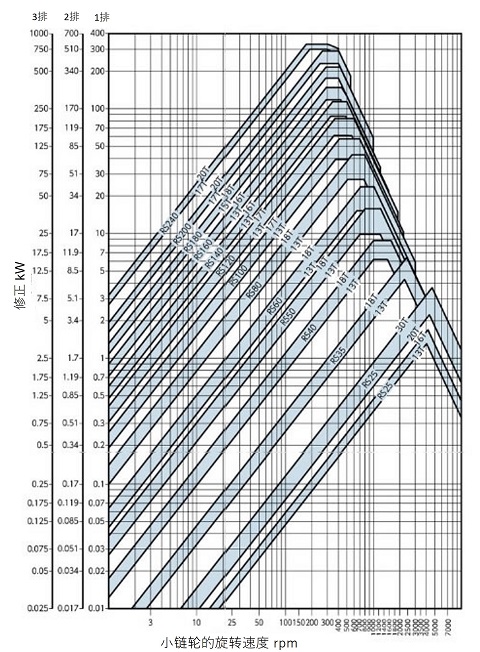

图 2：RS滚子链简易选型表

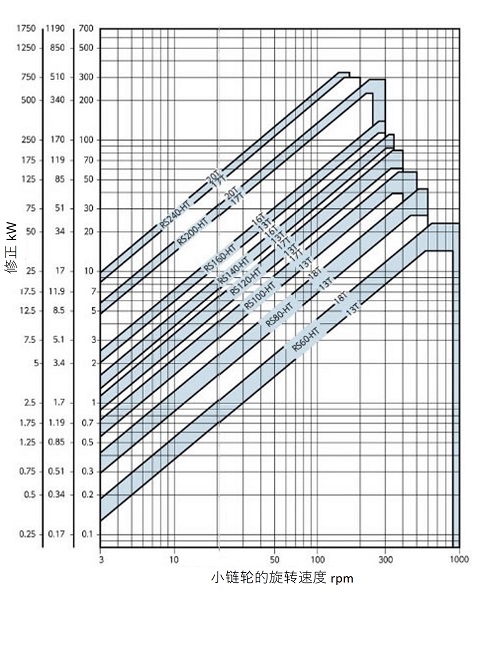

图 3 RS-HT RS-HT链条的简易选型图

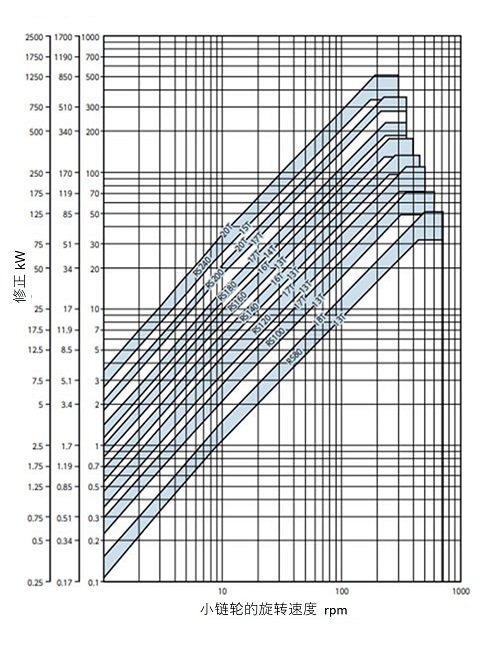

图 4超级链条RS-SUP 简单选择图
图 5. RS滚子链BS/DIN规格简易选型表
简易选定图
·查看图示...... (图2)
（示例）修正功率 kW = 7kW，单排
- 1. 当小链轮转速为100 r/min时
观察修正kW = 7kW（纵轴）和转速（横轴），链条为 RS80，链轮小于 18T 但大于 13T，因此我们可以根据交点位置确定可以使用尺寸约为 15T（15 齿）的链轮。 - 2. 当小链轮转速为200 r/min时
使用与前例相同的方法，可以确定其容量小于 RS60-18T 且大于 RS60-13T。使用此表进行初步选择后，请使用链号对应的传动功率表进行确认。 - 3. 使用 1 节距过渡链节或超级链条4 节距过渡链节时，请根据各传动功率表中的注释，允许动力传输能力有所降低。
图 2：RS滚子链简易选型表
图 3 RS-HT RS-HT链条的简易选型图
图 4超级链条RS-SUP 简单选择图
图 5. RS滚子链BS/DIN规格简易选型表
简易选定图
·查看图示...... (图2)
（示例）修正功率 kW = 7kW，单排
- 1. 当小链轮转速为100 r/min时
观察修正kW = 7kW（纵轴）和转速（横轴），链条为 RS80，链轮小于 18T 但大于 13T，因此我们可以根据交点位置确定可以使用尺寸约为 15T（15 齿）的链轮。 - 2. 当小链轮转速为200 r/min时
使用与前例相同的方法，可以确定其容量小于 RS60-18T 且大于 RS60-13T。使用此表进行初步选择后，请使用链号对应的传动功率表进行确认。 - 3. 使用 1 节距过渡链节或超级链条4 节距过渡链节时，请根据各传动功率表中的注释，允许动力传输能力有所降低。
图 2：RS滚子链简易选型表
图 3 RS-HT RS-HT链条的简易选型图
图 4超级链条RS-SUP 简单选择图
图 5. RS滚子链BS/DIN规格简易选型表
使用系数Ks
传动能力基于负荷波动较小的条件，因此输电kW数根据负荷波动的大小，通过使用系数Ks 进行修正。
根据表 2，使用系数Ks 是根据机器类型和原动机确定的。
将传动功率kW数乘以使用系数，即可得到修正kW。
| 撞击类型 | 使用机器实例 | 发动机的种类 | ||
|---|---|---|---|---|
| 马达 涡轮 |
内燃机 | |||
| 附流体接头 |
流体配件 无 |
|||
| 平滑传动 | 负荷变动少的传送带、链式传送带、 离心泵、离心鼓风机、一般纤维机械、 负荷变动少的一般机械 |
1.0 | 1.0 | 1.2 |
| 伴随些许冲击的传动 |
离心压缩机、船用推进机、负荷稍有变动的传送带、 自动炉、干燥机、粉碎机、一般机床、压缩机、 一般土建机械、一般造纸机械 |
1.3 | 1.2 | 1.4 |
| 伴随大冲击的传动 |
压力机、压碎机、土木矿山机械、振动机械、 石油挖土机、橡胶搅拌机、轧辊、轧机、 施加逆转或冲击负荷的一般机械 |
1.5 | 1.4 | 1.7 |
一般选定法的选定例
步骤1选定的必要条件
- 使用机械:搅拌机
- 撞击类型:传动时伴有一定的冲击
- 发动机类型:电动机
- 额定功率：11kW，1800 r/min
- 高速轴：轴孔直径Φ45，转速90 r/min
- 低速轴：轴孔直径Φ60，转速30 r/min
- 轴间距离:350mm
- 其它:轴间距离方向的空间700mm
步骤二：确定使用系数
使用系数表2，使用系数Ks = 1.3
| 撞击类型 | 使用机器实例 | 发动机的种类 | ||
|---|---|---|---|---|
| 马达 涡轮 |
内燃机 | |||
| 附流体接头 |
流体配件 无 |
|||
| 平滑传动 | 负荷变动少的传送带、链式传送带、 离心泵、离心鼓风机、一般纤维机械、 负荷变动少的一般机械 |
1.0 | 1.0 | 1.2 |
| 伴随些许冲击的传动 |
离心压缩机、船用推进机、负荷稍有变动的传送带、 自动炉、干燥机、粉碎机、一般机床、压缩机、 一般土建机械、一般造纸机械 |
1.3 | 1.2 | 1.4 |
| 伴随大冲击的传动 |
压力机、压碎机、土木矿山机械、振动机械、 石油挖土机、橡胶搅拌机、轧辊、轧机、 施加逆转或冲击负荷的一般机械 |
1.5 | 1.4 | 1.7 |
步骤 3：确定修正kW
修正kW = 11kW x 1.3 = 14.3kW
步骤4、5链条和链轮齿数的选定
根据高速轴转速 90 r/min和修正kW (14.3 kW)，计算链条数量和小链轮的齿数。
- （1）利用简单的选择图表（此处）和传动功率表，可以确定 RS100-1 的容量为 17T。
速度比为 1/3，因此 RS100 所需的齿数为 17T 和 51T。
然而，17T 链轮的外径为 Φ189，51T 链轮的外径为 Φ534，由于尺寸不合适，无法装入所需的空间。
∵ 189 + 534 > 700 - （2）所以，当我们观察多排时，
对于双排配置，需要 19T 和 57T RS80-2 链轮，其外径分别为 Φ167 和 Φ476，这在空间限制范围内。
请在 RS80传动功率表中查看此 RS80-2 的 19T 传输容量。
当小链轮有19个齿时，转速为50 r/min传递的功率为5.06kW，转速为100 r/min传递的功率为9.44kW，因此比例计算采用这两个值之差。转速为r/min传递的功率为8.56kW。 - （3）此处8.56kW为单排的输电容量。计划中的双股链条的输电容量可通过将其乘以表1中的多排系数来计算。
8.56kW x 1.7 = 14.6kW×(可以通过拖动来移动)多排系数
由于多排滚子链每股上的负载分布不均，因此不能指望多股滚子链的动力传输能力是单排滚子链的排数。
因此，多排滚子链的动力传输能力是通过将单排滚子链的动力传输能力乘以多排系数来计算的。
表1多排系数 滚子链股排数 多排系数 两列 1.7 3列 2.5 4列 3.3 5列 3.9 6列 4.6 - （4）该14.6kW的输电容量满足修正kW（14.3kW）。
步骤6确认轴孔直径
检查尺寸表中的轴孔直径。RS80-2-19T的最大轴孔直径为Φ66,可用于所需轴孔直径Φ45。
RS80-2-57T的最大轴孔直径为Φ89,因此可使用Φ60。
步骤7确定轴间距离
如果中心距为 350 mm，(167 + 476)2< 350 适合所要求的空间。
链节数是使用以下公式计算的：
两轴卷绕传动时
- (1)两个链轮的轴间距离和齿数固定的情况
L = Z + Z' 2 + 2C + Z - Z' 6.28 2 C
- （2）当链节数和齿数固定时C = 1 8 2L - Z - Z' + (2L - Z - Z')2 - 8 9.86 (Z - Z')2计算出的 L 值的任何小数部分（小数部分）都会向上取整并计为一个链接，即使它很小。
如果链节数为奇数，则必须使用过渡链节，但如果可能，请改变链轮齿数或中心距，使链节数为偶数。
- L：链长（链节数）
- Z:大链轮的齿数
- Z'：小链轮的齿数
- C：中心距，以链节数表示。
L = 57 + 192 + 2 × 35025.4 + 57 - 196.28235025.4 = 68.2
要创建偶数链节，请将小数部分向上舍入到70个链节。
步骤8润滑形式的确认
小链轮型号为 RS80-2-19T，转速为 90 r/min，根据传动功率表，需要滴油润滑。
注)关于悬挂用途和台车驱动用途的滚子链的选定
使用平衡重时，设想减小电机容量，只增大制动器。
在这种情况下，如果标明了最大容许张力，则使用容许张力选择方法选择链条，然后选择允许张力较大的滚子链。
请参照选定链时使用的计算公式 (此处) 。
