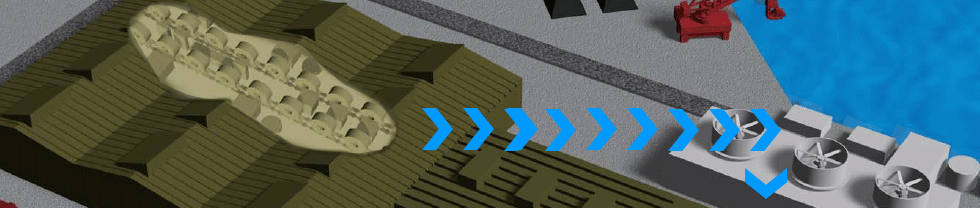

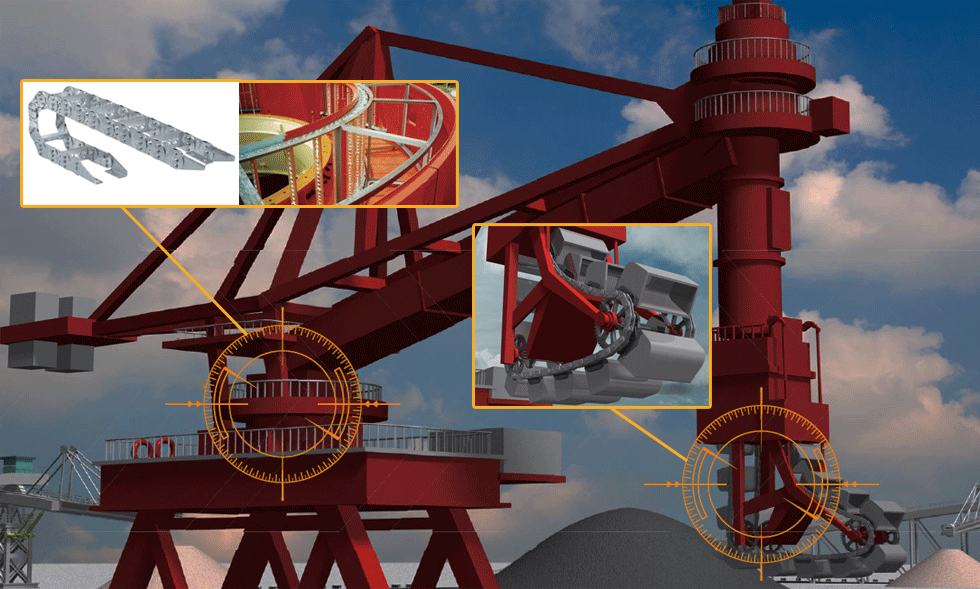

原料搬入

是将煤炭、铁矿石等散货从油轮上用铲斗卸下来的装置。其中，连续式卸载装置可以在短时间内高效地从船上卸货，因此可以大幅削减滞船费。

卸荷链/卸荷链轮

卸荷链

拥有丰富供货业绩的Tsubaki卸荷链，通过独特的技术具有优异的耐久性。此外，我们专注于适合搬运物的规格。

卸载链轮

卸载装置使用的链轮是根据链条的最佳形状制作而成的。经过特殊硬化处理，具有非常高的耐磨损性。

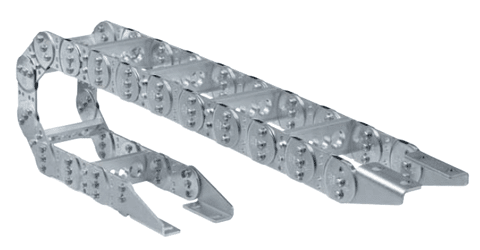

电缆拖链

椿本的电缆拖链系列是一款高强度、高刚性、耐热的钢制电缆和软管支撑导向装置。此外，还提供不锈钢版本、经济实惠的特殊表面处理版本以及旋转规格。

TK型钢缆电缆拖链

电缆拖链旋转规格

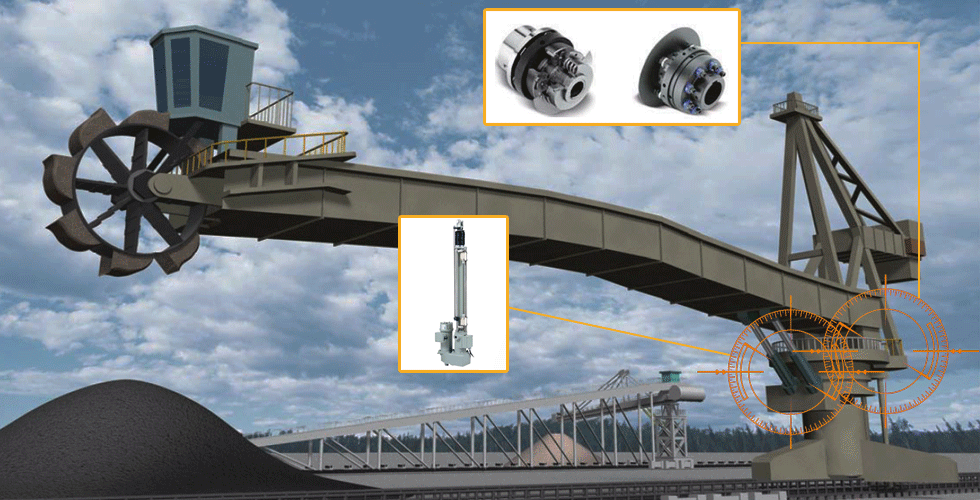

斗轮式除尘器

旋转在吊杆前端装有铲斗的车轮，进行清理的类型是铲斗式回收装置。将放在储藏场的矿石等散装物支付给下一道工序。

电动缸/过载保护器

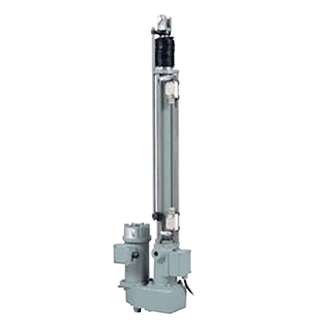

电动缸

椿电动缸是一种只需简单电线即可使用的电筒。

与液压或气动系统不同，它无需复杂的管路，维护简便。该系列产品推力范围从低到高，并采用标准化设计，提供多种选件和内置安全装置，确保安全运行。此外，U系列电动缸尤其适用于需要重载的应用。

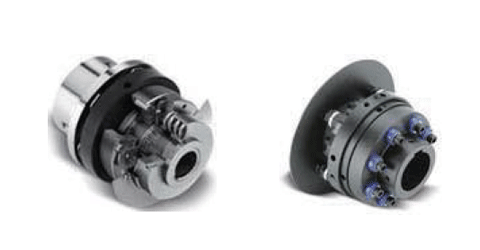

机械式保护机器

取料机的回转环齿轮由小齿轮驱动。椿本机械式保护机器能够立即防止煤炭或碎屑堵塞齿轮造成的过载，即使在大型设备中也是如此。

链式除尘器

是用于搬运放在储藏场的矿石等散装物的机器。将采集的材料发往下道工序。是用安装在链条上的刮刀进行支付的类型。

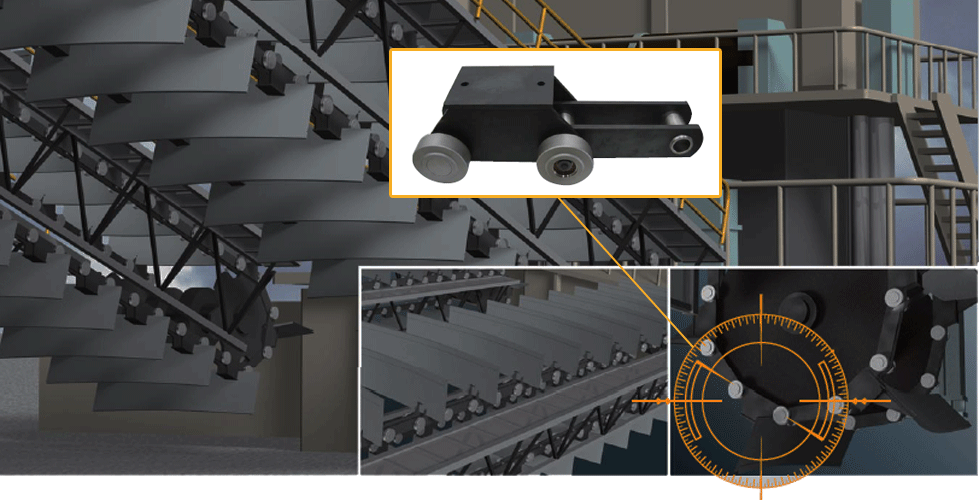

回收链条

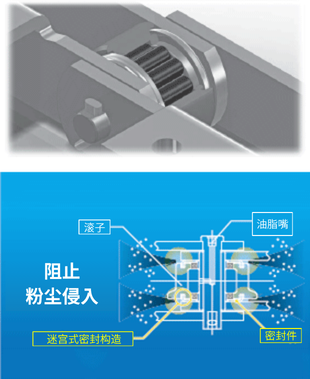

当耐磨夹杂物进入衬套和滚子之间的空间或侧置滚子内部时，回收链的使用寿命就结束了，导致滚子旋转不良和衬套与滚子之间的磨损。

帽檐采用了耐粉尘性优异的轴承滚子，实现了链条的长寿命。

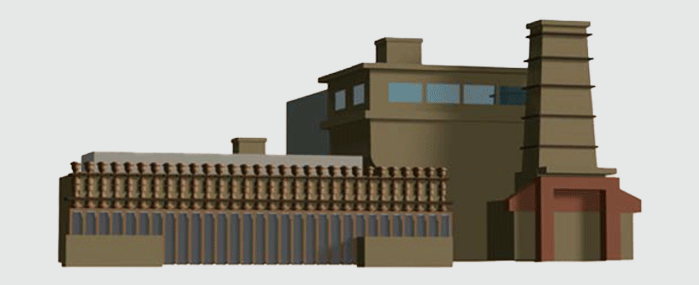

炼焦厂

在炉中蒸煤制造焦炭。用碳还原铁矿石提取铁元素，还可以成为溶解矿石和石灰石的热源。

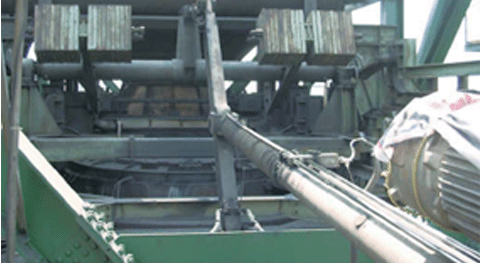

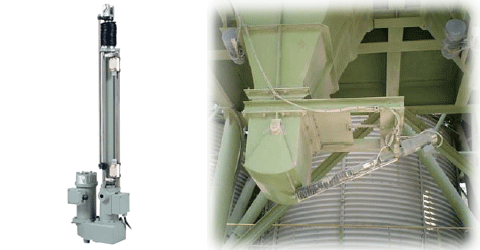

在焦炭干淬系统（CDQ）中发挥积极作用的电动缸。

椿的电缸“电动缸”广泛应用于CDQ，并有助于全球钢铁厂的节能。

另外，与油压缸相比，CO ₂排放量、电力使用量也可大幅减少，可降低因油压软管漏油而造成污染和火灾的风险，是一款环保的致动器。

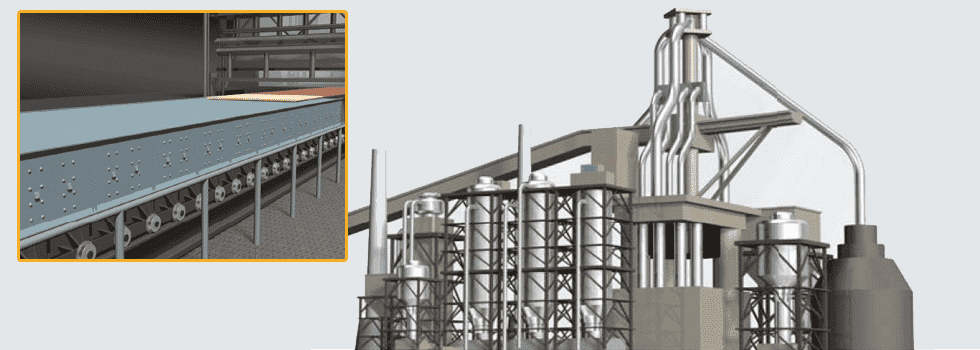

烧结矿厂

烧结工序是将进口铁矿石中占大多数的粉状铁矿石烧固，制造烧结矿。

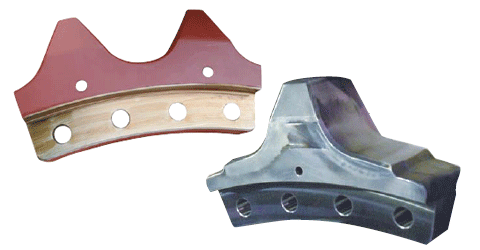

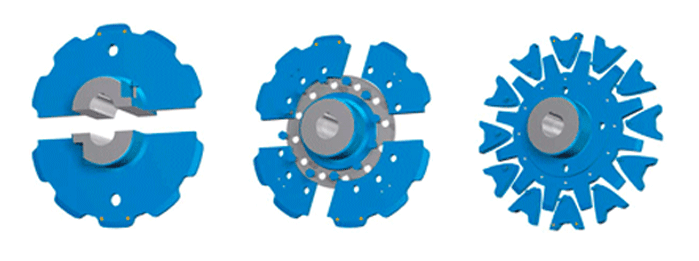

大型输送机链轮简易更换系列

对于在多尘等恶劣环境下使用的链轮，我们推荐使用链轮简易更换系列，该系列更换提醒标识（更换指示标记），方便您轻松检查何时需要更换链轮。
由于更换时间可以一目了然，因此可以大大减少检查时间和人工成本。

更换提醒标识检查

牙齿磨损加剧，达到标志的话就是使用极限了。

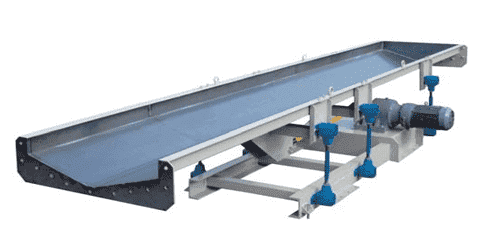

废料输送机

它是一种独特的输送机，可通过反复往复运动输送各种物体。

与振动输送机不同，没有上下弹跳和垂直冲击，运输物体在托盘上滑动。可根据搬运物搬运高温物、搬运重物、防止磨损、防止生锈。

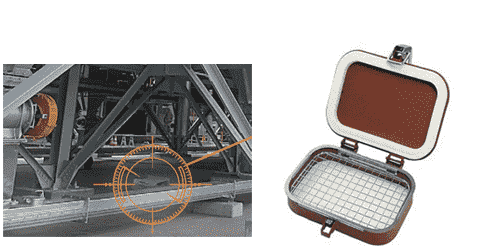

单触窗

椿树单触窗是在散件输送机中拥有众多实绩的椿本散装系统，根据经验和现场的实际声音制作而成的量产型检查窗。

用于输送机、料斗、滑槽等各种设备现场不可缺少的检查场所、清扫场所。

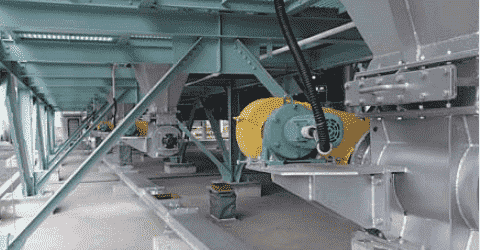

集尘器下输送机

建议最适合客户需求的输送带，用于从除尘器输送燃料。

从根据输送路线研究布局，到根据焦炭和烧结等各种除尘灰尘的特性选择规格，请交给经验丰富的椿本散装系统。也经营不需要向传送带定量供给机的集尘器直接型。

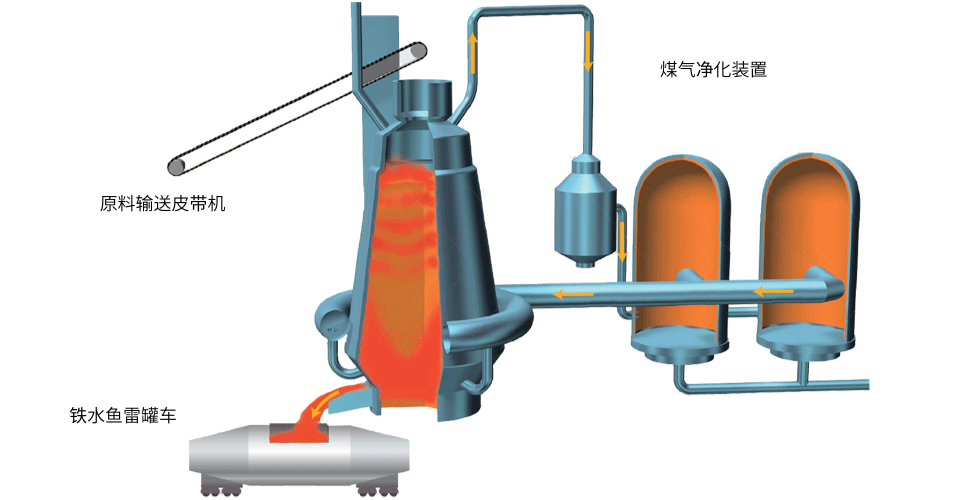

高炉

是用铁矿石制铁的设备。从炉的顶部交替装入铁矿石和焦炭，从炉的下部吹入热风。焦炭燃烧产生的CO2气体将铁矿石还原成铁。炉内温度高达2000°C,铁 (铁水) 从炉下熔化。

转炉

是将高炉制成的铁水精炼成为铁水的工序。
铁水中含有大量碳、硅、磷等杂质，因此移至转炉后，从上下两方吹入氧气，氧化去除杂质，调整成所需的最佳成分，制成“钢”。

电动高速丝杆/动力千斤顶

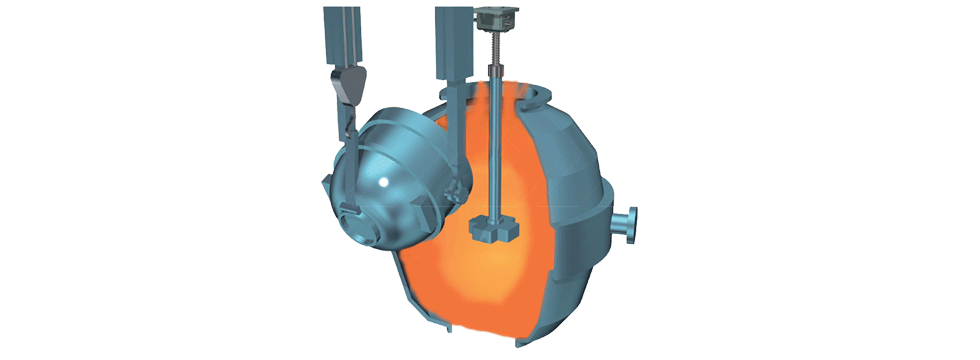

为了搅动熔融铁水并去除杂质，将叶轮浸入动力千斤顶中进行搅拌。
椿本动力千斤顶提供多种可选配置，包括减速机，以满足客户的不同需求。此外，电动高速丝杆实现了高速、高频率和低矮的外形设计，是一款操作更快捷、更易用的创新型千斤顶。

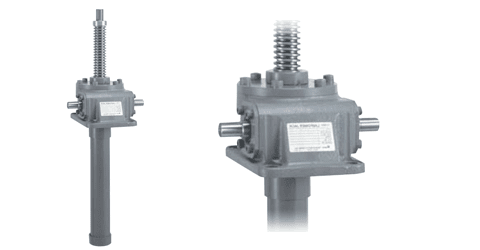

动力千斤顶

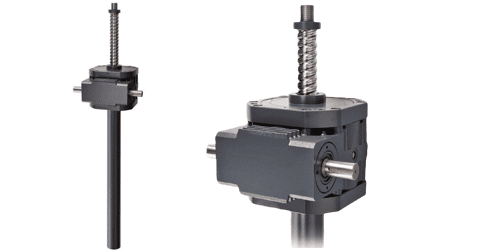

电动高速丝杆

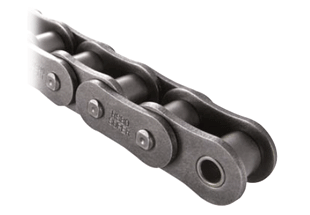

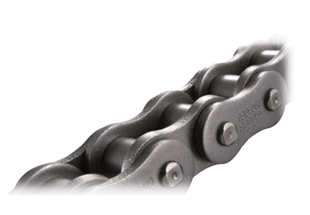

RS滚子链G8

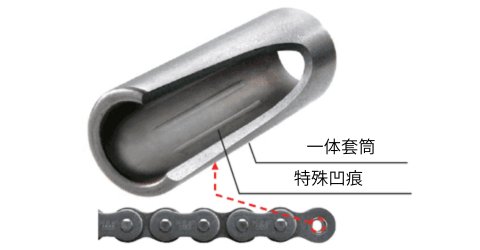

为庆祝公司成立100周年，我们对久经考验的椿本RS滚子链“G7-EX”进行了升级，推出了第八代RS滚子链“G8”系列。新系列采用了新型润滑剂，有效改善了操控性能，抑制了链条粘滞现象，同时与上一代产品相比，耐磨性提升了20%。

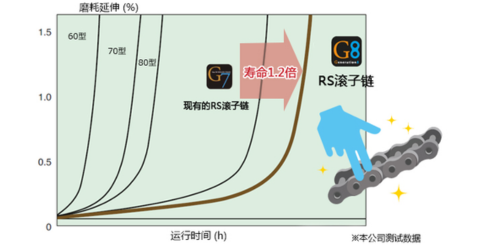

辊链磨损寿命的演变

※内部实验比率

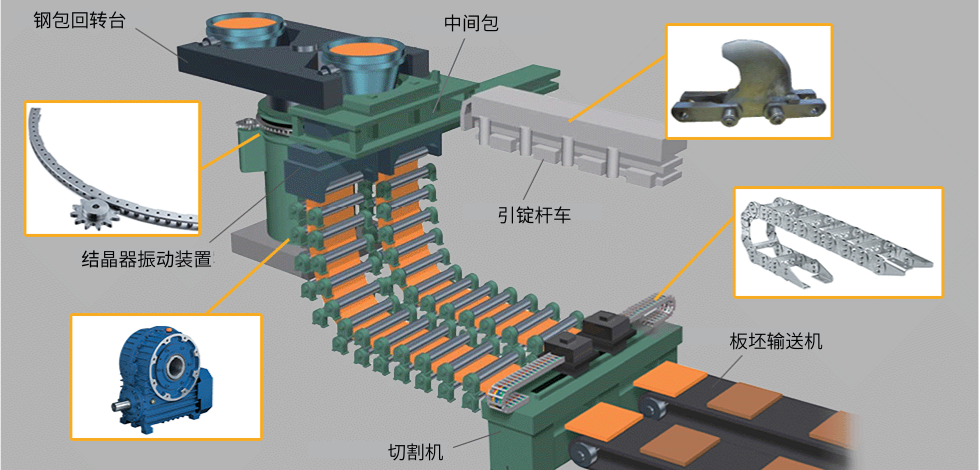

连续铸造

是凝固在转炉中精炼的钢水，制作一定形状的钢片的工序。

从转炉中取出的钢水从钢包中连续流入下部的铸模中进行冷却。冷却凝固的钢切分成规定的长度，运送到轧制工序，加工成各种形状。

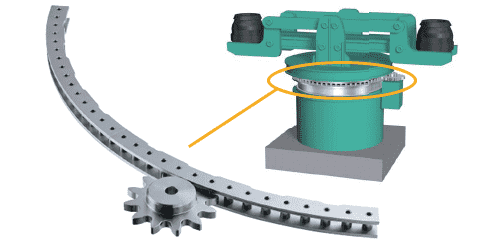

销齿传动组件

是最适合轮毂转塔的旋转驱动部和轧制台车的驱动部，代替齿轮的新型驱动单元。

采用分段方式，安装操作简单，精度粗糙。备有可替换大型齿轮的尺寸，可用于大型装置。

产品信息请点击此处查看。

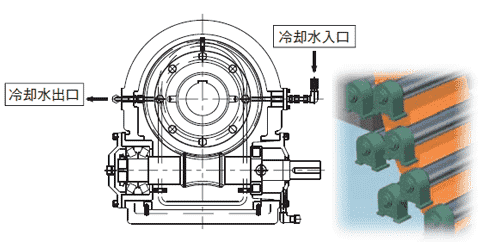

蜗轮减速机（水冷式）

椿本的蜗轮减速机产品线不仅包括圆柱形蜗杆，还包括鼓形蜗轮。

高功率、轻量、紧凑，即使在夹辊驱动等高温环境下，也能应对水冷规格等各种特殊规格。

咨询请点击这里

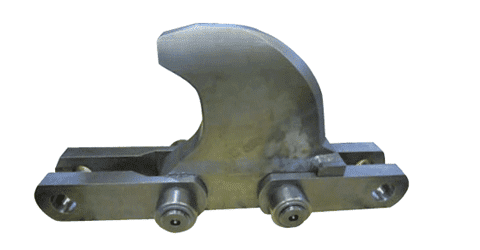

引锭杆车链

一种链，用于将连铸中使用的虚拟条恢复到其原始位置。

附件形状设计基于客户使用的假杆。 与板材及假杆啮合的部分会淬火以增强强度。

咨询请点击这里

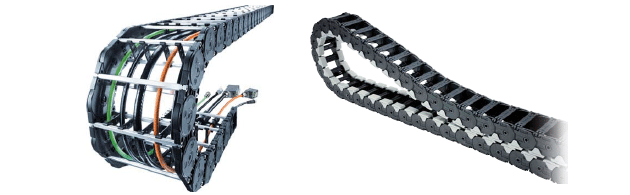

电缆拖链

椿本的电缆拖链系列具有卓越的强度、刚性和耐用性。

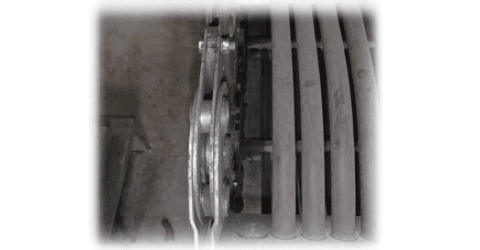

防尘电缆拖链支架

通过在构成电缆拖链两块板之间设置较大的间隙，可以防止灰尘和金属屑造成的堵塞、灰尘积聚造成的弯曲不良以及运行过程中的拍打。

即使在粉尘飞散、堆积的环境下，也能以最佳状态平稳运行，提高耐久性。

咨询请点击这里

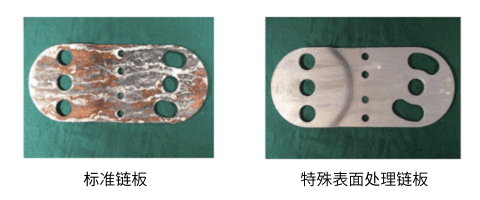

具有特殊表面处理规格的电缆拖链

除“不锈钢规格”外，还备有“特殊表面处理规格”，即使在直接接触水或含有水蒸气等的高温环境下，耐腐蚀性也很出色。

对金属板和连接销进行特殊处理，防止腐蚀加剧，有助于提高耐久性，降低更换频率。

咨询请点击这里

大型输送链先进型号

我们为产品线增加了一款先进型号，提高了传统椿本大型输送链的耐磨性和容许张力。

根据输送机的用途，分别选择最合适的规格，可进一步延长链条的寿命。通过削减更换工程费用和延长附带设备、零部件的寿命等，为降低总成本做贡献。

高级模型特殊页面在这里

耐环境腐蚀的传动链（NEP规格/ APP规格）

对于在恶劣、腐蚀性环境下使用的链条，椿本的耐环境传动链是理想之选。

除了不锈钢链条外，我们的表面涂层传动链和NEP规格在使用寿命和成本效益之间实现了平衡。NEP NEP规格具有优异的耐海水腐蚀、耐候性和耐化学腐蚀（碱性化学品）性能，而APP规格则在销轴上进行了特殊的表面处理，可有效防止点蚀蚀（疲劳失效的根源），即使在水溅和蒸汽环境中也能保持良好的性能。

点击此处查看NEP规格产品页面。

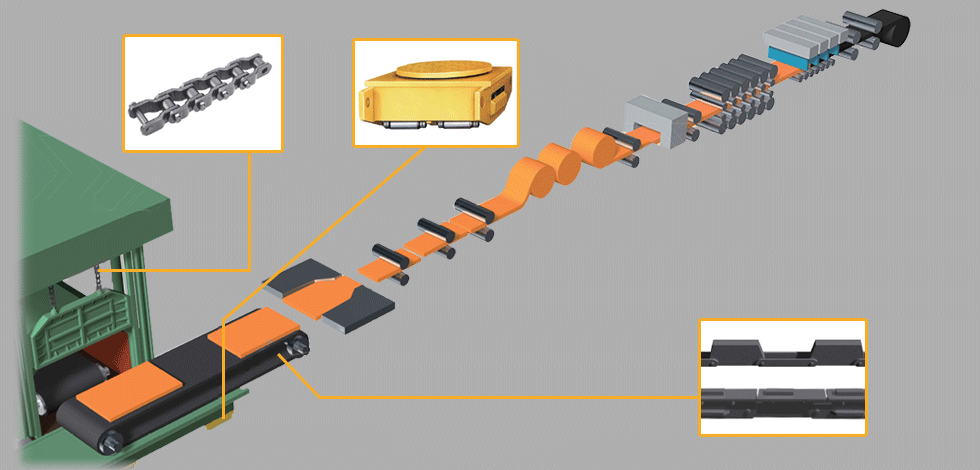

热轧

是拉伸板，制作带状钢的工序。
将板坯再次加热至1250°C左右，在热状态下进行轧制。轧制的带状钢卷绕成卷，就像卫生纸一样 (热卷) 。

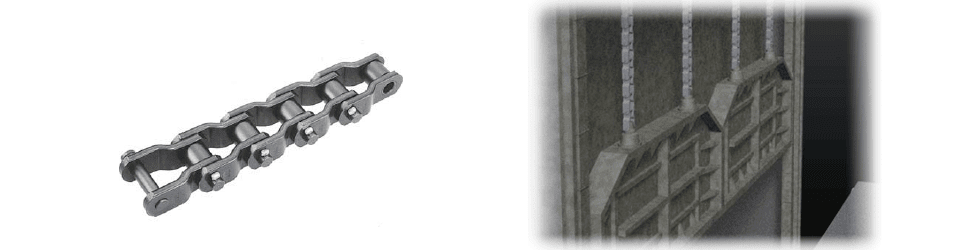

吊链

在加热炉的门的开关等重要部位采用了燕尾链。

除了具有信赖和实绩的重载链子之外，与重载链子具有互换性，有着众多实绩的RF形链子也非常活跃。

用于输送半成品的输送链

用于运输半成品 (如板坯和方坯) 的输送机所使用的链的设计应考虑到运输对象的形状、温度和运输环境。
帽檐输送链经过多次实践，可提出最适合的规格。

用于方坯传送

用于板搬运

冷却床用

线材输送用

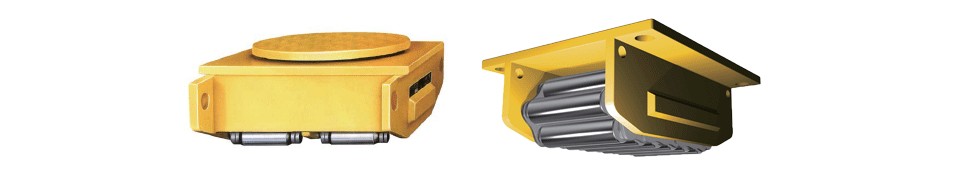

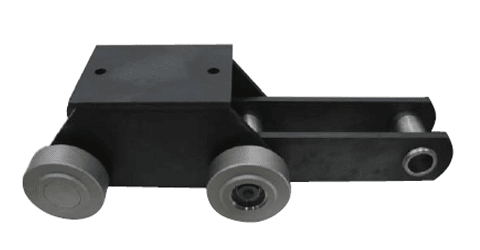

循环链

椿本的循环链是移动、转移和运输重物的理想选择。其低重心、紧凑的尺寸和高度圆润的滚轮，使其能够以最小的力气运输重物。

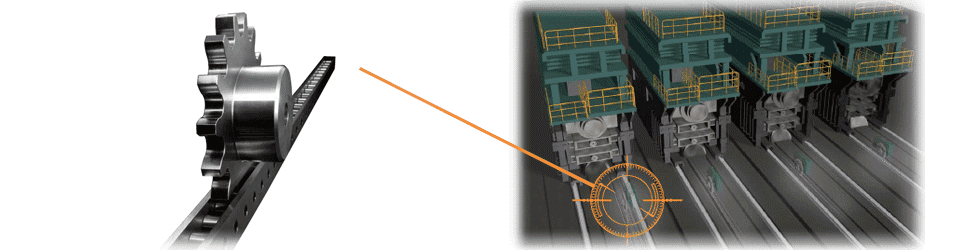

轧机台车运动——大型销齿传动组件——

椿本的销齿传动组件在轧机小车运动中发挥着至关重要的作用。它们能够实现液压缸无法实现的长行程，并有助于节省空间。销架以固定长度的单元制造，并采用角度规格，使得安装和齿轮接触调整变得轻松便捷。

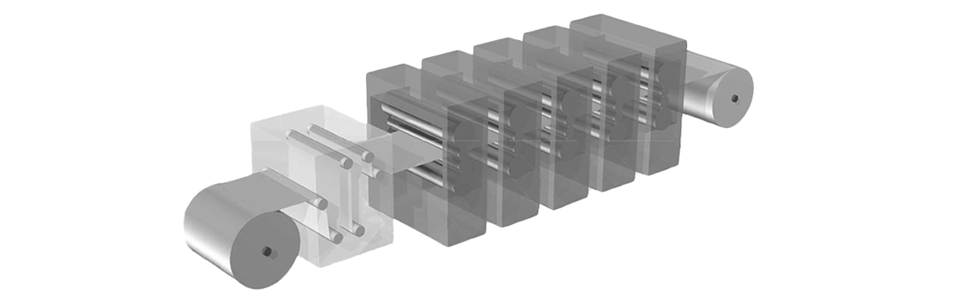

冷轧

是将热卷在常温下轧制到产品厚度的工序。用冷轧轧得更薄，制作冷轧线圈。

蜗轮减速机环面蜗杆减速机

椿本环面蜗杆减速机采用紧凑的鼓形蜗轮齿轮是轧机的理想选择。
环面蜗杆减速机通过优化齿面形状，优先考虑效率，从而实现高效率。此外，其大量同时啮合的齿最大限度地减少了旋转不均匀性。

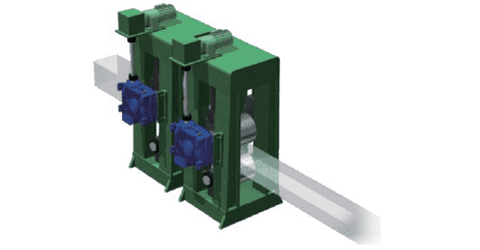

轧制钢板的轧机、轧辊驱动装置

空心型

实心型

动力千斤顶

椿本千斤顶提供三种类型的丝杠：梯形螺杆、滚珠丝杆和高导滚珠丝杆。此外，部分梯形螺杆还提供不锈钢材质和左旋螺纹版本，从而缩短交货期。它们可适应各种布局和环境。

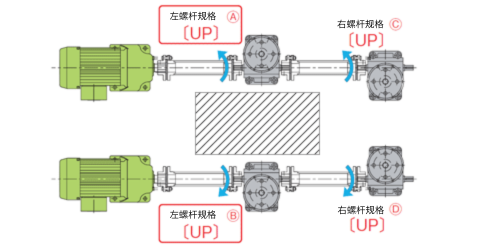

右螺钉规格

左螺钉规格

如果A·B是右侧螺钉规格，则螺钉在与C·D相反的方向上 [DOWN] 。
采左螺丝设计，可变为同方向 [UP] 。

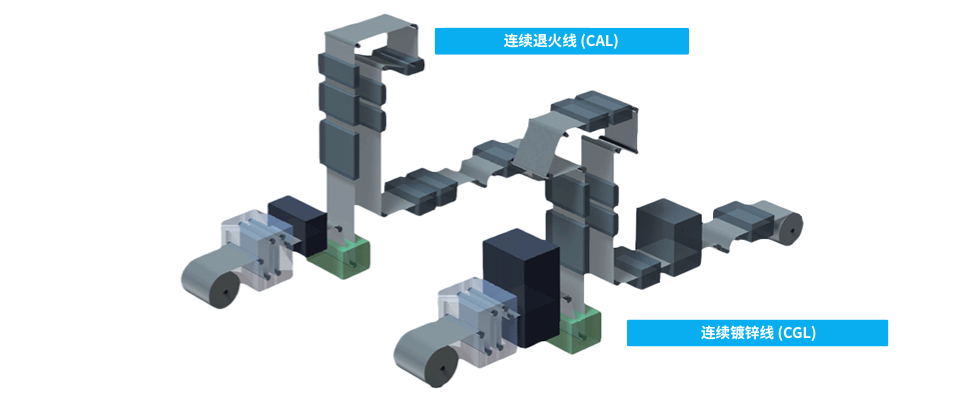

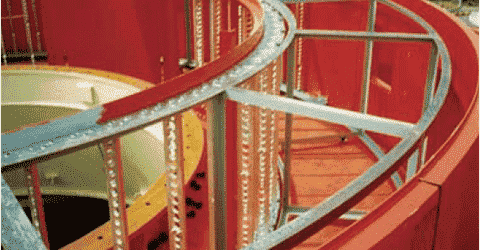

坡口设备CAL (连续退火线) CGL (连续镀锌线)

压路机设备是进行轧材的转移、卷取、回卷的材料储存装置。

在包括CAL和CGL在内的钢板表面处理生产线中，进行的是连续表面处理。这包括在进料端焊接卷材之间的接头，以及在出料端对卷材进行切割。当生产线出现间断时，通过升降环形塔架上的小车来平稳地输送存储的钢板。可靠且久经考验的强力传动链在小车的升降过程中发挥着至关重要的作用。

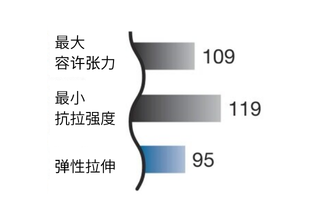

G8强力传动链具有更大的链板形状和厚度，在保持与通用传动链兼容性的同时，提供了高动力传输能力和抗拉强度。

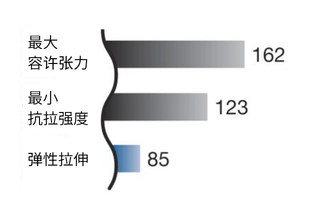

RS滚子链RS-HT，RS-HT链条，具有增加的板厚和提高的抗拉强度；超级链条，它提供了更高的最大容许张力（传动能力）；以及超级H链条，它通过增加板厚，在与超级链条相同的形状下显著提高了抗拉强度和最大容许张力。

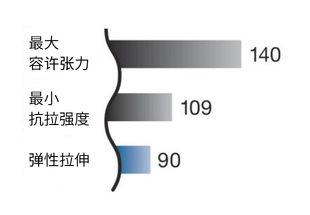

超级链条

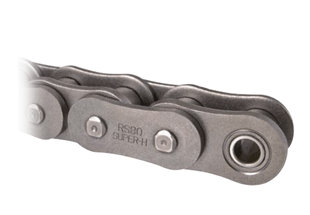

超级H链条

RS-HT链条（RS-HT）

※通用滚子链为100的情况。(RS80尺寸比较)

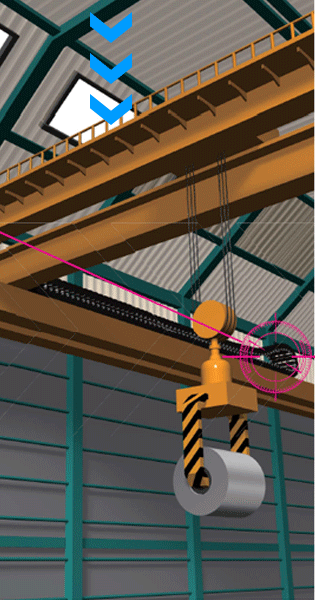

天车起重机

天车起重机可以进行卷动、横动、行走3种动作，可以确保大范围的作业区域，因此用于保管堆场和产品发货堆场的线圈搬运等。

电缆拖链长跨距规格

电缆拖链塑料系列可处理高达 120 米的移动行程，因此适用于长运行距离的桥式起重机。

我们还提供适用于长跨距轨道和配件，方便快捷地进行安装。此外，加装滑橇有助于延长使用寿命并减少人工成本。

磨损状态比较

13万次往返移动结束后

没有滑橇
磨损正在加剧

带滑橇
磨损极少

直线作动机

除了螺钉和螺母式执行器外，椿本还可以提供互锁链条式执行器。
Lift Master能够处理悬臂式负载，而Zip Chain则节省空间，支持高速和高频运行，它们正在彻底改变工作场所。

Lift Master

螺杆螺母式

可以观看视频。

内置滑动导轨，实现了可承受单把负荷的高刚性!

是将导向机构内置于框架内的小型构造。可大幅削减组装、安装工时。

Zip Chain传动装置

啮合链式

可以观看视频。

实现了以往各种线性运动无法实现的绝对节省空间!

啮合链式线性运动比各种线性运动节省大量空间。
具备对应高速、高频度运转、环保性等优点。

Zip Chain升降机

啮合链式

可以观看视频。

对应高速升降，高频率运行!

以啮合链式直线运动直接传递升降推力，无浪费地传递动力的划时代升降机。

链式输送

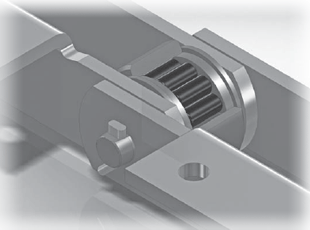

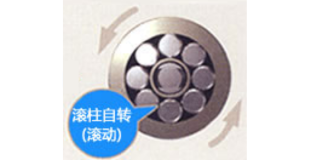

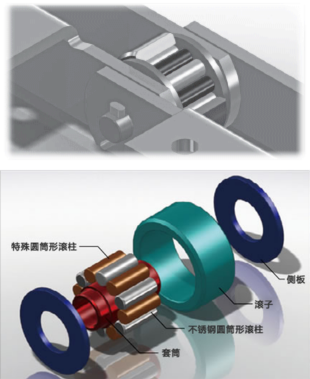

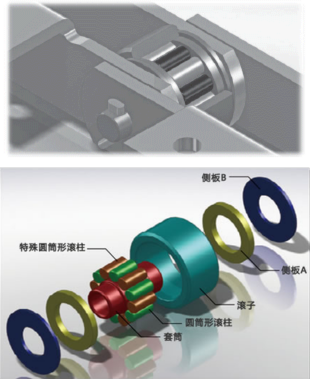

我们的轴承滚子输送链条采用独特的结构，滚筒内部装有圆筒滚珠。

我们还提供防尘、防水和免加油版本，鞍座部分有多种形状可供选择，以适应输送物料的形状。
此外，与滚珠轴承相比，它具有更优异的抗冲击性，使其成为运输线圈等重物的理想选择。

轴承滚子输送链条的常规规范

通用输送链

轴承滚子功能

• 降低链条运行阻力 (通用输送链的1/3)
• 大幅度提高滚子容许负荷

轴承滚子输送链条

轴承滚子的特点

• 链条张力、所需动力的减轻
• 防止输送机长度、低速运行时出现抖动
• 抑制滚子旋转不良和降低滑轨摩擦
• 延长了磨损寿命 (轴套与滚子之间)

防尘规格

免加油一般规格

防水规格

变化

平板车搬运

在热轧板卷和冷轧板卷的临时保管和发货场的产品管理区，配置了很多全自动板卷保管和搬运系统。
Tsubaki Matehan事业部以众多的实绩为基础，致力于客户所要求的稳定运行和提高生产性。

双层转向架

供给台车

货板车

填料线

螺旋转子

存储机器人

直线机器人

短切机器人

穿梭机器人

螺旋升降机

摆渡车

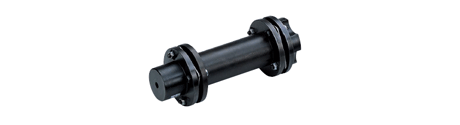

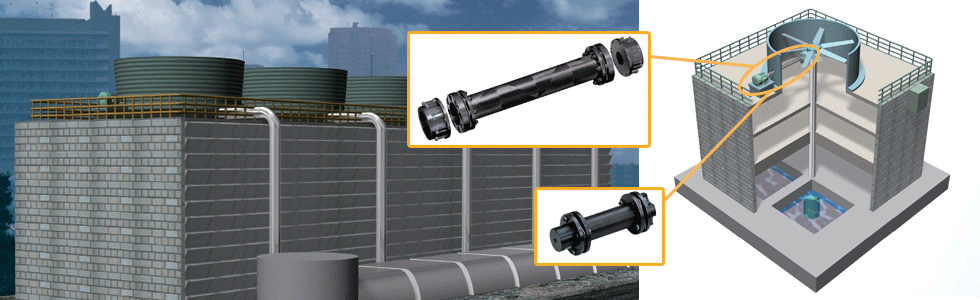

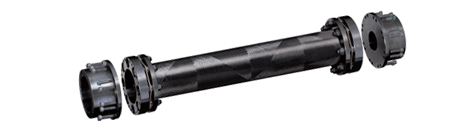

ECHT挠性联轴器CFRP 垫片规格

衬垫管部采用CFRP (碳纤维强化塑料)，在防止腐蚀的同时实现了大幅度的轻量化。
可选择容易安装的NER系列与容易更换磁盘的NEF系列。

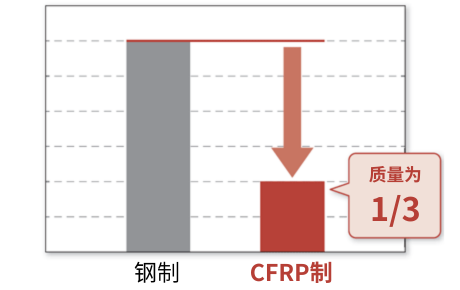

NER230W垫片质量比较
(轮毂面间距2000mm时)

NER系列

与中央单元结构的NER系列组合，即使在高处、脚手架不好的安装现场也能轻松安装。也可以制作不锈钢规格。

NEF系列

也可与NEF系列组合使用，NEF系列可像以前一样方便地更换圆盘 (板簧) 。此外，通过在圆盘 (板簧) 中使用CFRP材料，可加大容许偏差，延长寿命，还支持不锈钢规格。
