电缆拖链塑料系列特殊规格
长跨距规格

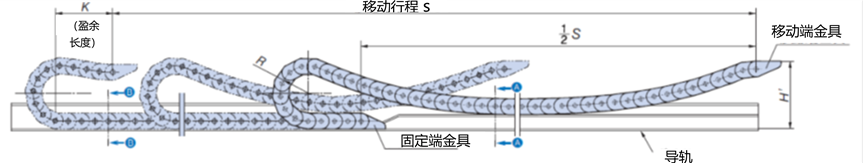

- 这是一种使用方法，当需要长行程超过效率曲线图上的自由跨度时，安装两个电缆拖链支撑滚轮电缆拖链会在导轨上滑动。
适用类型：TKP型、TKC型、TKMK型、TKMT型
单击放大
注释
如果铁粉或灰尘等加速磨损的物质进入滑动段，可能会导致异常磨损或屈曲。应采取措施防止此类物质积聚在钢轨或电缆拖链体上。
长跨距规格清单
请参考长跨距规格清单，查看符合长跨距规格的产品。
使用注意事项
※使用时请注意以下事项:。

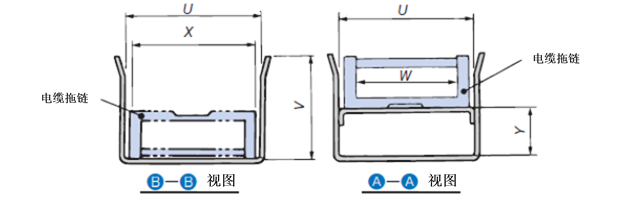

- ■务必安装导轨。
- 导轨是我们的专用轨道这样很方便。如果您要自行制作，请参考上图。
- ■注意H′尺寸。
- 这与标准安装布局中的 H' 尺寸不同。请按照长跨距规格表中列出的尺寸进行安装。如果此尺寸过高或过低，可能会导致电缆拖链弯曲或翘起，从而损坏电缆拖链。
- ■ 确保有足够的盈余长度（K 尺寸）。
- 这与标准安装布局中的盈余长度不同。链节数应等于或大于长跨距规格表中列出的尺寸。如果该尺寸过小，当移动端位于无支撑长度最短的位置时，连接件可能会被迫向相反方向弯曲，从而损坏电缆拖链。

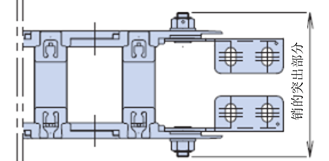

- ■需要特殊形状的移动端金属配件。(部分型号除外)
- 特殊的活动端接头设计为可双向弯曲。此外，只有 TKP45H25 和 TKP58H39 的销钉突出尺寸与标准产品不同。
| 尺寸 | 销钉突出量 | |
|---|---|---|
| TKP45H26 | W38 | 内宽W+40 |
| 除上述内容外 | 内宽W+42 | |
| TKP58H39 | 内宽W+45 | |
| TKP68H46 (使用固定金属时) | 内宽W+46 | |
|

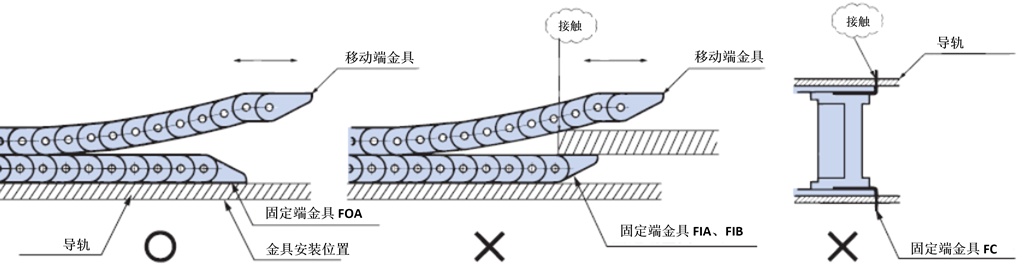

■固定端金具请使用FOA。
如果固定端金具是 FIA 或 FIB，则不能使用，因为固定端支架的安装部分会与上部电缆电缆拖链固定端金具如下图所示（中心）。
此外，对于 FC 型，固定端金具和导轨会像下图（右图）所示那样接触，因此不能使用。
单击放大

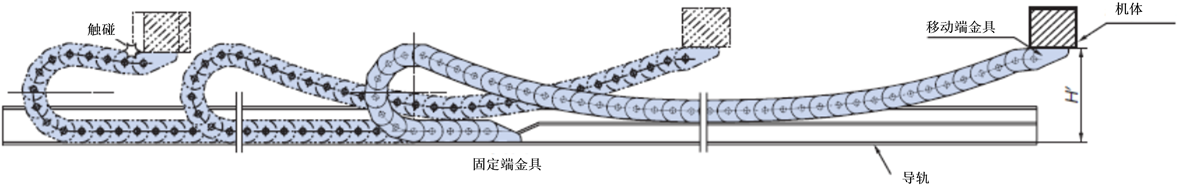

■请注意不要让机器主体靠近移动端金属配件的左侧。
如果机器本体位于移动端支架的左侧，当电缆拖链向左移动时，机器本体与电缆拖链之间可能会发生干涉（见下图）。
单击放大
长跨距规格/滑橇系列
长跨距规格的滑橇系列通过长行程和高速运动延长使用寿命，从而有助于降低总成本和环境影响，节省劳动力，并降低运行成本。

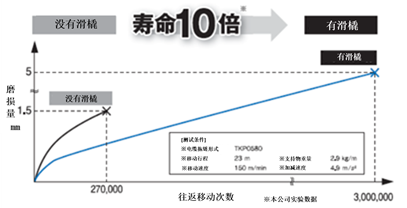

■特点1.长寿命

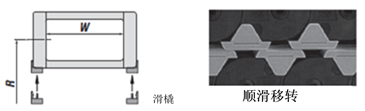

采用具有优异滑动性能和耐磨性（阻燃标准：相当于 UL 标准 94HB）的树脂材料，并增加磨损裕量（允许磨损量），从而延长了电缆拖链使用寿命。
单击放大
单击放大
■特点2.省力

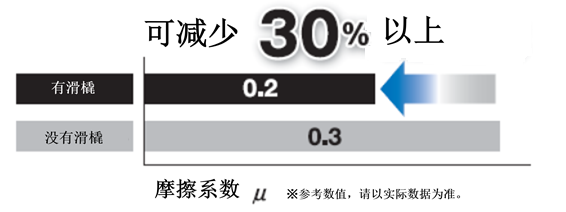

电缆拖链的运行阻力降低，有助于降低机器侧的功耗。
单击放大
■特性3.降低运行成本
当滑橇达到其磨损寿命终点时，只要电缆拖链本体没有损坏，只需更换滑橇即可继续使用。
与未安装滑橇情况相比，更换所需的零件成本和人工成本可以显著降低。
滑橇兼容产品列表
| 品种 | 尺寸 | 节距 | 内高 | 内宽 | 弯曲半径 | 滑橇 安装 |
|---|---|---|---|---|---|---|
| TKP型 | TKP58H39 | 58 | 39 | 50・75・100・125 | 75・90・125・150・200 | 选项 |
| TKP68H46 | 68 | 46 | 75・100・125・150・175 | 75・100・125・150・200・250 | 选项 | |
| TKP91H56 (注: | 91 | 56 | 150・175・200・225・250・275・300・325・350・400・450・500 | 200・250・300 | 要 | |
| TKP91H80 (注: | 91 | 80 | 150・175・200・225・250・275・300・325・350・400・450・500 | 200・250・300・350・400 | 要 | |
| TKMK型 | TKMK47H28 | 47.5 | 28 | 56・104・152・192 | 100・160・200 | 要 |
| TKMK65H42 | 65 | 42 | 66・106・154・194・258 | 95・115・145・220 | 要 | |
| TKMK95H58 | 95 | 58 | 114・162・210・258・306・402・514 | 140・170・200・290 | 要 | |
| TKMK125H72 | 125 | 72 | 151・247・359・407・455・503 | 180・220・260・340・380 | 要 | |
| TKC型 | TKC91H56 (注: | 91 | 56 | 150・200・250・300・350・400 | 200・250・300 | 要 |
| TKC91H80 (注: | 91 | 80 | 150・200・250・300・350・400 | 200・250・300・350・400 | 要 | |
| TKMT型 | TKMT47H26 | 47.5 | 26 | 56・80・104・152・192 | 100・160・200 | 要 |
| TKMT65H38 | 65 | 38.5 | 66・106・130・194・258 | 95・115・145・220 | 要 | |
| TKMT95H54 (塑料罩式) |
95 | 54.5 | 114・130・162・258・306 | 140・170・200・290 | 要 | |
| TKMT125H68 | 125 | 68.5 | 135・183・247 | 220・260・340・380 | 要 |
注）固定端金具（塑料支架）也是一种特殊类型（带滑橇）。
计算链节数
※如果固定端位于笔划的中间，小数点后的小数点将向上取整到整数。
■ 计算示例 当使用移动行程为 10 米的 TKP45H25-30W58R50 时。
长跨距规范应用示例
移动小车
熔断机
起重机
