技术资料同步带和同步带轮设计数据

皮带轮与轴的连接

(1)按键锁定方法

使用下表所示的轴孔和轴配合尺寸公差以及键槽公差进行锁定的常用方法。

请参考皮带轮配孔该配合孔具有标准化的轴孔、键槽和丝锥加工，只需提供型号即可订购。

  • ·使用铝制滑轮时，请在键槽面压80N/mm2以下且单向旋转时使用。
  • - 正反转使用时，请使用止动带轮。

(2)一种摩擦力紧固方法

请参考带有集成摩擦紧固件的止动带轮。

对于止动带轮选择，请参考S 型止动带轮和C 型止动带轮。

  • ・摩擦型紧固件（例如止动带轮会对滑轮本体施加较大的表面压力，因此铝制止动带轮采用高强度铝合金制成。标准铝制滑轮（预留孔）不能进行加工以使用摩擦型紧固件（例如动力锁），因为这可能会损坏滑轮。
    如果您使用的是带铝制滑轮的摩擦式紧固件，请使用我们的止动带轮。

轴孔尺寸和公差

轴孔和轴配合尺寸公差 (JIS B0401)

单位:μm
尺寸范围mm 轴孔尺寸公差 轴尺寸公差
H7 H8 h7 h8
大于3小于6 + 12～0 + 18～0 0～-12 0～-18
大于6小于10 + 15～0 + 22～0 0～-15 0～-22
大于10小于18 + 18～0 + 27～0 0～-18 0～-27
大于18小于30 + 21～0 + 33～0 0～-21 0～-33
大于30小于50 + 25～0 + 39～0 0～-25 0～-39
大于50小于80 + 30～0 + 46～0 0～-30 0～-46
大于80小于120 + 35～0 + 54～0 0～-35 0～-54

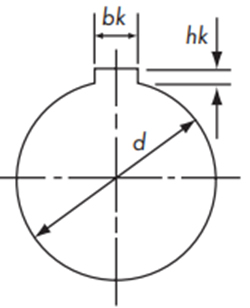

键槽尺寸和公差

下面列出了配孔轴孔成品的典型尺寸和公差，供您参考。

新JIS密钥Js9

轴孔直径 关键尺寸 键槽深度
d+hk		 沟槽尺寸容许公差
bk
10以上12以下 4×4 d + 1.8 4±0.0150
大于12小于17 5×5 d + 2.3 5±0.0150
大于17小于22 6×6 d + 2.8 6±0.0150
大于22小于30 8×7 d + 3.3 8±0.0180
大于30小于38 10×8 d + 3.3 10±0.0180
大于38小于44 12×8 d + 3.3 12±0.0215
大于44小于50 14×9 d + 3.8 14±0.0215
大于50小于58 16×10 d + 4.3 16±0.0215
大于58小于65 18×11 d + 4.4 18±0.0215
大于65小于75 20×12 d + 4.9 20±0.0260
大于75小于85 22×14 d + 5.4 22±0.0260
大于85小于95 25×14 d + 5.4 25±0.0260

旧JIS密钥E9

轴孔直径 关键尺寸 键槽深度
d+hk		 沟槽尺寸容许公差
bk
10以上13以下 4×4 d + 1.5

  4

+0.050
+0.020
大于13小于20 5×5 d + 2.0

  5

+0.050
+0.020
大于20小于30 7×7 d + 3.0

  7

+0.061
+0.025
大于30小于40 10×8 d + 3.5

  10

+0.061
+0.025
大于40小于50 12×8 d + 3.5

  12

+0.075
+0.032
大于50小于60 15×10 d + 5.0

  15

+0.075
+0.032
大于60小于70 18×12 d + 6.0

  18

+0.075
+0.032
大于70小于80 20×13 d + 6.0

  20

+0.092
+0.040
大于80小于95 24×16 d + 8.0

  24

+0.092
+0.040
键槽尺寸和公差

希望进行键槽加工时，请注明尺寸及容许公差。

没有指示时，按照上表的容许公差进行加工。

皮带轮的表面处理

根据用途可进行各种表面处理，敬请考虑。

表面处理类型 效果 适用材质
染成黑色 防锈装饰 机械结构碳钢
电镀锌 防锈装饰 机械结构碳钢
无电解镍磷镀 防锈装饰 机械结构碳钢
阳极氧化铝 防锈 铝合金
硬阳极氧化铝 防锈、耐磨 铝合金

标准库存品的追加加工

对同步带轮进行轴孔加工时，固定齿部外径是最好的方法，但BF型或B型的标准带轮正确加工了齿部外径与轮毂外径的同心度，因此进行轴孔加工时，推荐固定轮毂外径。

另外，加工DF型滑轮时，法兰会转动，为了防止转动，请在攻丝孔中插入固定螺丝进行加工。

BF型状的卡盘示例

BF型状的卡盘示例

请绝对避免法兰部分的夹紧。

请绝对避免法兰部分的夹紧。

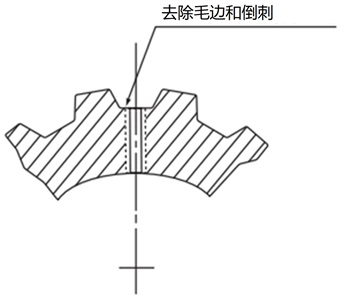

丝锥加工

在牙齿底部加工的时候，请充分去除毛刺、牙垢。请注意毛刺、蛙皮会损伤皮带。(带轮毂的滑轮请对轮毂进行抽头加工。)

丝锥加工
