技术资料同步带和同步带轮设计数据

选择与设计（C型止动带轮）

确认最大传递扭矩

请按照以下步骤选择C型止动带轮。

最大扭矩和推力负载是通过将传动能力乘以使用系数计算得出的。

最大发生扭矩T max

SI单位制

Tmax (N・m) = 9550 × KW × SF n

重力单位

Tmax (kgf・m) = 974 × KW × SF n

最大发生止推负荷P max

Pmax (N{kgf}) = Pax × SF

  • KW:传输容量kW
  • SF：使用系数（请从下表中选择）
  • n：转速（r/min
  • Pax:最大推力载荷N{kgf}

同时承受扭矩和推力负荷时，按下式计算合成负荷MR max。

MRmax=(Tmax)2+ (Pmax×d/2000)2N・m{kgf・m}d:轴径 (mm)

将上述求出的T max或MR max与套筒的传递扭矩Mt进行比较。

Mt ≥ T max或MR max可用。

如果Mt < T max或MR max，则不能使用。

使用系数SF

负载状态 使用系数SF
无冲击平稳传动 负荷惯性小
惯性比1.0以下		 1.2～1.5
轻冲击传动 负荷惯性中
惯性比1.0~3.0		 1.5～2.0
大冲击负荷
或正反转		 负荷惯性大
惯性比3.0以上		 2.0～5.0

考虑轴

轴请使用满足下式的材质。

δ0.2S ≧ 1.2 × P

δ 0.2S:使用轴材料的屈服点 (MPa) P:轴侧压力 (参照以下) (Mpa)

使用空心轴时，必须使用满足下式的内径尺寸d B的轴。

dB ≦ d × δ0.2S - 2 × P δ0.2S

d:轴径 (mm) δ 0.2S:使用轴材料的屈服点 (MPa)

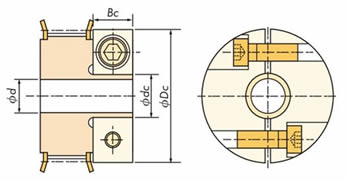

夹具颜色规格列表

夹具颜色规格列表
型号 尺寸 质量
g		 紧固螺栓 轴孔直径
d
mm		 皮带轮材质:铝合金 皮带轮材质:机械构造用碳素钢
dc
mm		 Dc
mm		 Bc
mm		 根数 尺寸 拧紧扭矩
M A		 传递扭矩
Mt		 推力负荷
Pax		 轴侧面压
P		 传递扭矩
Mt		 推力负荷
Pax		 轴侧面压
P
N・m kgf・m N・m kgf・m N・m kgf・m N・m kgf・m N・m kgf・m N・m kgf・m N・m kgf・m
C1 9.2 30 10 19 2 M4×12 3.8 0.39 6 2.8 0.29 0.93 95 193 19.7 6.9 0.70 0.7 72 266 27.1
7 3.5 0.36 1.00 102 185 18.9 7.1 0.72 0.75 77 255 26.0
C2 11.0 33 10 22 M4×12 3.8 0.39 8 4.7 0.48 1.18 120 162 16.5 9.2 0.94 1.11 114 223 22.8
9 4.9 0.5 1.09 111 144 14.7 9.9 1.01 1.35 138 198 20.2
C3 13.4 40 12 39 M5×15 7.5 0.77 10 11.1 1.13 2.22 227 151 15.4 18.9 1.93 2.45 250 208 21.2
11 8.9 0.91 1.62 165 150 15.3 17.9 1.83 2.34 239 207 21.1
C4 16.4 42 12 42 M5×20 7.5 0.77 12 13.4 1.37 2.23 228 138 14.1 22.7 2.32 3.22 329 190 19.4
14 14.2 1.45 2.03 207 118 12.0 26.4 2.69 4.39 447 163 16.6
C5 19.4 45 12 46 M5×20 7.5 0.77 15 19.1 1.95 2.55 260 110 11.2 28.3 2.89 5.04 515 152 15.5
16 22.9 2.34 2.86 292 103 10.5 30.2 3.08 5.75 586 142 14.5
17 19.7 2.01 2.32 236 97 9.9 32.1 3.28 6.49 662 134 13.7
C6 22.8 53 15 78 M6×20 12.6 1.3 18 35.7 3.64 3.97 405 98 100 47.8 4.88 9.56 976 134 13.7
19 38.4 3.92 4.04 412 100 10.2 50.5 5.15 9.9 1010 137 14.0
20 31.9 3.26 3.19 326 95 9.7 53.2 5.43 10.98 1120 131 13.4

近似质量

近似质量为上表中标准带轮的质量加上夹紧环的质量。
