技术资料同步带和同步带轮选型
同步带暂定选择表
PX同步带/ PX同步带RC规格

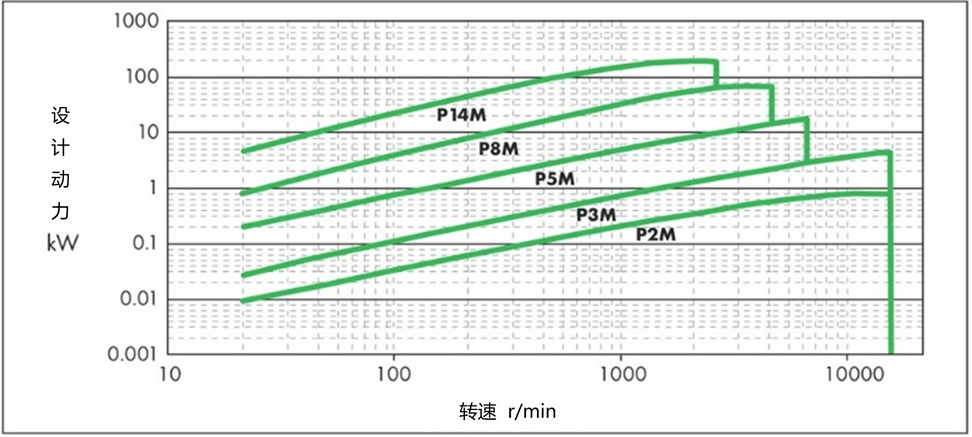

基准传动容量

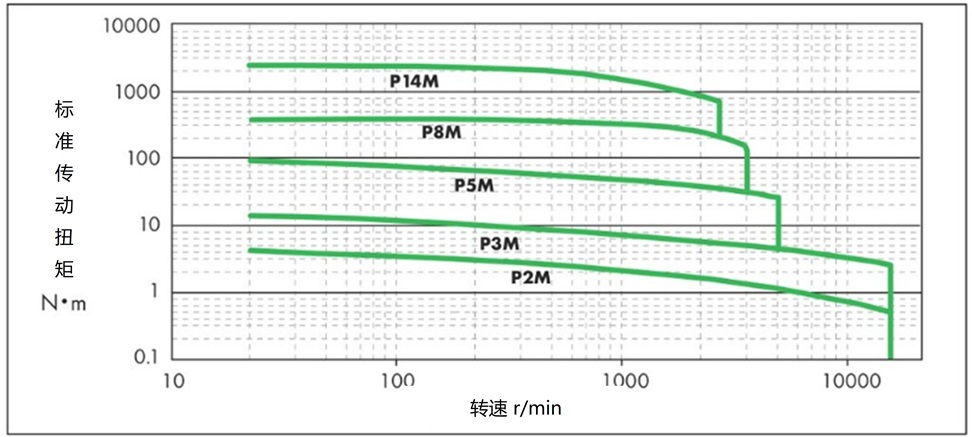

基准转矩
临时选择表的对象宽度
| 皮带种类 | 目标皮带 | 对象最大宽 [mm] |
|---|---|---|
| PX同步带/ PX同步带 RC规格 |
P2M | 10 |
| P2M-RC | ||
| P3M | 15 | |
| P3M-RC | ||
| P5M | 25 | |
| P5M-RC | ||
| P8M | 60 | |
| P8M-RC | ||
| P14M | 120 | |
| P14M-RC |
※这是标准品最大宽度的表。
超级PX同步带HC规格

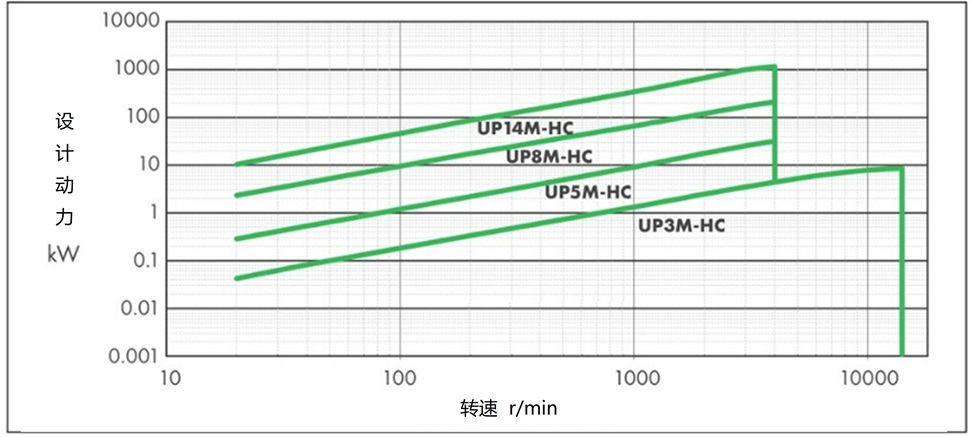

基准传动容量

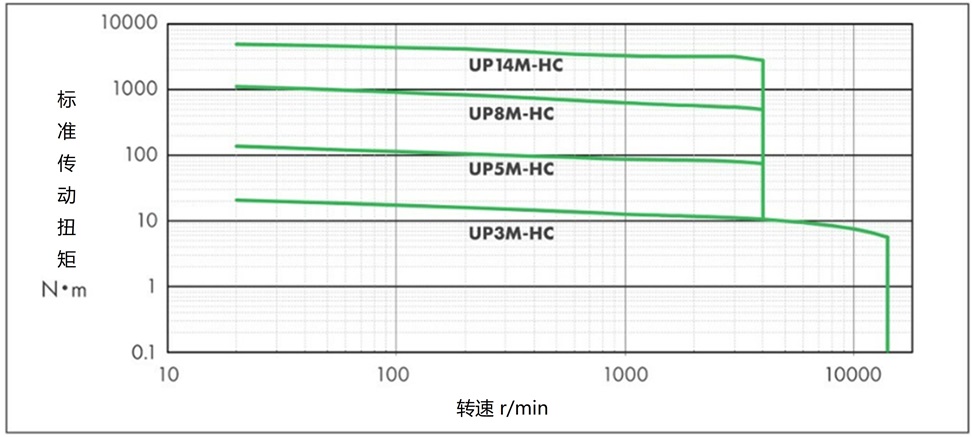

基准转矩
临时选择表的对象宽度
| 皮带种类 | 目标皮带 | 对象最大宽 [mm] |
|---|---|---|
| 超级PX同步带 HC规格 |
||
| UP3M-HC | 15 | |
| UP5M-HC | 25 | |
| UP8M-HC | 60 | |
| UP14M-HC | 120 |
※这是标准品最大宽度的表。
超级PX同步带HA 规格（耐油/防水）
基准传动容量

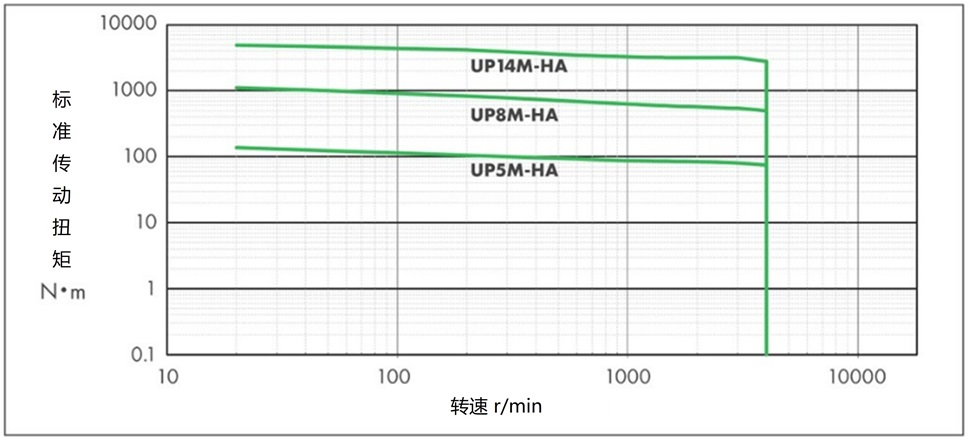

基准转矩
临时选择表的对象宽度
| 皮带种类 | 目标皮带 | 对象最大宽 [mm] |
|---|---|---|
| 超级PX同步带 HA规范 （耐油/防水） |
||
| UP5M-HA | 25 | |
| UP8M-HA | 60 | |
| UP14M-HA | 120 |
※这是标准品最大宽度的表。
超级PX同步带HY规格

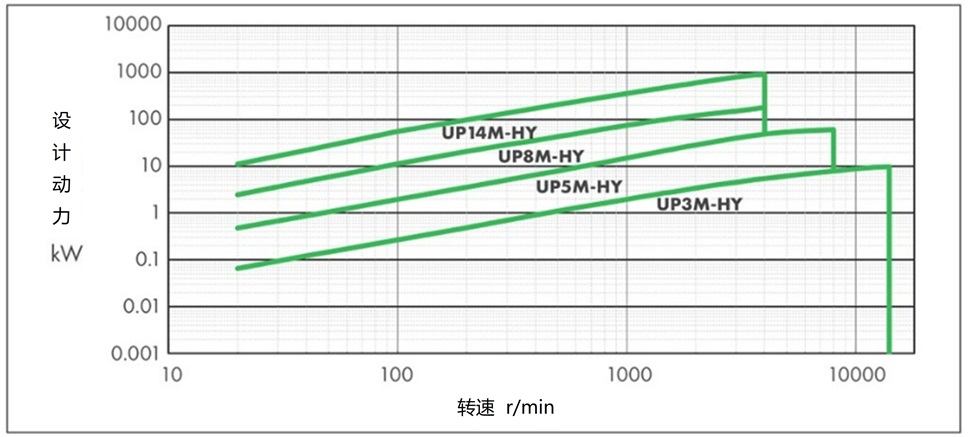

基准传动容量

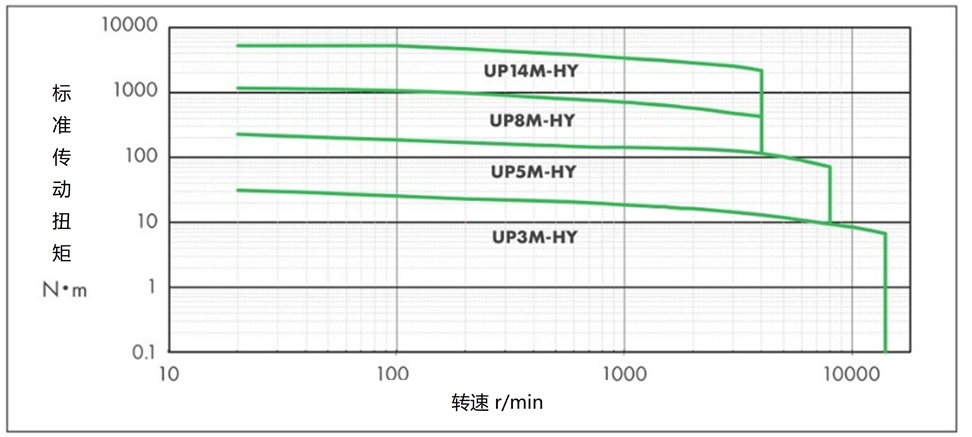

基准转矩
临时选择表的对象宽度
| 皮带种类 | 目标皮带 | 对象最大宽 [mm] |
|---|---|---|
| 超级PX同步带 HY规格 |
||
| UP3M-HY | 15 | |
| UP5M-HY | 25 | |
| UP8M-HY | 60 | |
| UP14M-HY | 120 |
※这是标准品最大宽度的表。
