千斤顶安装面

为了防锈，在千斤顶的安装面上进行了涂装。安装面不需要涂装时，请咨询本公司。

安装方向[根据安装形式，各插头的位置有所不同。]

请检查每个塞子（泄压塞、排水塞）的安装类型和安装位置是否正确。
（详情请参考各产品主要规格页面上的外部尺寸图。）

减速部封入油后发货。为了防止搬运时漏油，加油口用塞子塞住，使用前请将塞子塞子更换为附带的压力通风口。直接使用塞栓运行时，内压上升，油有可能从油封部分漏出。

安装地点

请勿在千斤顶周围放置妨碍通风的障碍物。有可能会妨碍冷却，因异常加热导致烫伤、火灾。为了使千斤顶安装面和架台的接触面更大，请尽量将螺丝套和螺丝轴穿过架台的孔设计成小孔。

油脂和机油有飞散、掉落的危险。为防止润滑脂或油的飞散、掉落，请在食品机械等厌油装置上安装油槽等损害防止装置。

固定螺栓

请利用千斤顶的齿轮箱上的4个安装孔，固定安装螺栓。(不附带安装螺栓。)

千斤顶的安装螺栓尺寸请参照下表。通常情况下，请使用强度等级10.9以上的安装螺栓。

安装螺栓、安装孔尺寸

与电机的连接

除千斤顶本体外，在安装电机等时，为了能够进行正确的安装，请准备即使施加最大负荷也不会影响安装时的对中精度的安全系数的坚固台架。另外，请确实对与输入轴连接的传动轴等进行对中。

使用浮动轴驱动时，可能会根据转速产生振动，这可能会导致故障，因此请仔细考虑轴的刚度和联轴器背隙。

安装开端金具

将开端金具到螺杆上时，请采取措施防止螺杆末端的螺纹部分松动。螺杆会受到旋转扭矩的作用，导致开端金具脱落，因此请采取以下措施。

• (1)涂上防止螺丝松动的粘合剂
  防止螺丝松动时，请使用右记品牌的产品或等价品。涂布粘合剂时，请遵守各厂家的使用注意事项等。

  一种螺丝防松胶

  制造商	品牌
  Henkel	#262、271
  株式会社Three Bond	#1307N

• (2)使用固定螺钉固定

  拧紧开端金具后，用随附的紧定螺钉（内六角螺栓）固定，以防止其松动。

设置限制开关

为了调整行程而设置的限位开关，请估计千斤顶的惯量进行设定。惰行量根据安装状态、搬运物质量而变化，请估计最大惰行量。另外，为了以防万一，请在行程范围内设置机械制动器等。

位置检测单元设置

使用选配的位置检测单元(内部LS、旋转编码器、电位计)时，由于在出厂阶段无法进行行程调整等，因此运行前请务必进行调整。进行内部LS调整时，请充分注意不要超过千斤顶的行程范围，同时通过手动或旋动进行设定。如果超过行程的界限，可能会发生螺丝轴脱落或防尘罩破损等，请注意。

注意事项

• ⚠ (1) 受到负荷作用时，请勿从输入轴进行手动操作。由于负荷导致输入轴转动，很危险。
• ⚠ (2) 请勿在任何情况下使用固定装置。进行固定的话千斤顶内部会发生重大损伤。

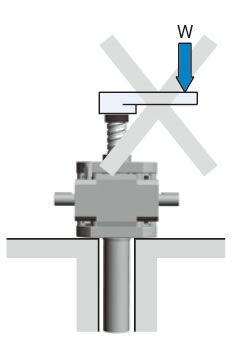

• ⚠ (3) 施加于千斤顶的负荷应与千斤顶的螺钉轴方向作用在同轴上。如果作用方向或位置不适当，则千斤顶受到弯曲负荷或横向负荷，有损坏的危险。(图2)
  施加横向负荷等时，请注意设置导轨，避免千斤顶直接承受横向负荷或弯曲力矩。
• ⚠ (4) 启动时的峰值扭矩请注意不要超过容许输入轴扭矩。

图2
