技术资料直线作动机电动缸

安装和维护:G系列

安装

安装方向

水平、垂直、倾斜等是自由的。

安装环境

  • ·所有型号都采用全封闭结构，可在室外正常使用，但在水和蒸汽等恶劣环境下以及积雪的地方，即使是室外形状也需要适当的盖子。环境温度因使用条件而异，一般在-15~40°C的范围内。在40°C以上的温度下使用时，请务必使用隔热罩等进行保护。请绝对不要在易燃环境中使用。有可能发生爆炸、火灾。此外，请避免在震动或冲击超过1G的场所使用。
  • ·在雾气环境下使用时，请与我们联系。
  • ·在室外使用带凸轮轴电缆、导线规格时，请充分进行防水处理。

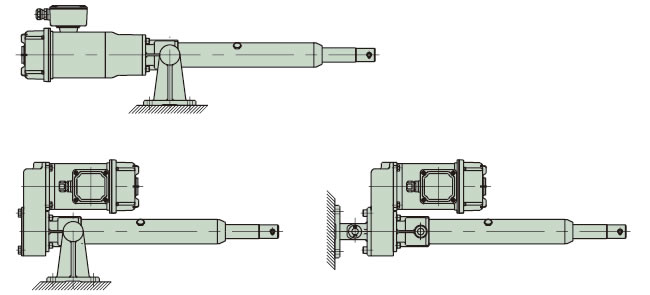

安装方法

  • - 使用耳轴式安装座或U型夹式安装座（仅限平行安装）来安装主体。使用U型或I型开端金具来安装尖端。
  • - 安装耳轴时,应在耳轴销和耳轴孔上涂抹润滑脂。安装U型夹时,也应在开端金具的连接销和连接销上涂抹润滑脂。安装方法

    耳轴支架

    凹座

  • ·因气缸工作而使主体大幅摆动时，请注意在连接部使用滑动轴承或滚动轴承。另外，需要耳轴孔装有滑动轴承的产品时，请与本公司商谈。
  • - 如果轴颈销或U型接头和开端金具接头的连接销朝向垂直方向(当气缸侧放时),并且主体摆动,则应采取措施防止磨损,例如在轴颈孔或U型夹具或开端金具的侧面插入滑动轴承材料。

手动操作

要手动调节行程，请先松开带刹车电机上的刹车，然后用手动手柄转动电机非负载侧的手动轴。有关如何松开刹车的说明，请参阅使用使用说明书。手动手柄仅包含在标准型号中。

警告

杆部受到负荷作用时，请在制动器释放前除去负荷。

手动轴每转1圈的杆的移动量请参照产品型号一览表 (此处) 。

防止杆旋转

  • 1.杆随着推力会产生旋转力 (请参照此处)，因此需要防止旋转。额定推力时的杆旋转力记载于机型一览中。
    • 一般来说，几乎都是通过将杆端部安装在从动机上来防止旋转。
  • 2. 当自由移动杆头或连接滑轮拉动绳索等时，通常需要防止杆身旋转。请选择带有防旋转功能的电动缸（选项符号为M）。

杆的横向载荷

杆承受垂直方向的负荷 (横向负荷) 或负荷方向偏心的负荷 (偏心负荷) 时，请采取以下对策。

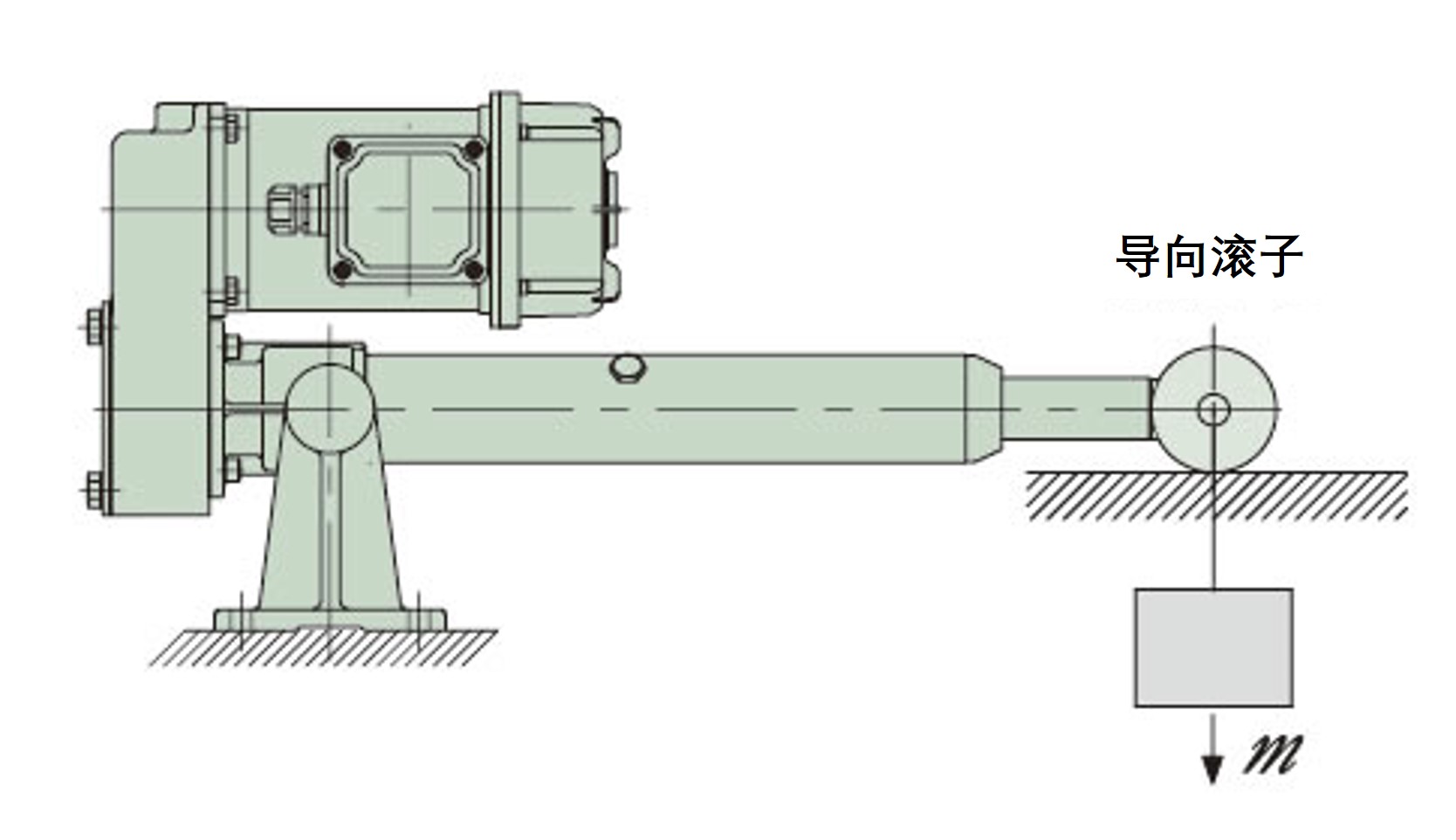

(1)横向负荷...杆部设有导辊等。(图2)

图2横向负荷

横荷重

请避免对杆直接施加横向负荷，设置导辊等。

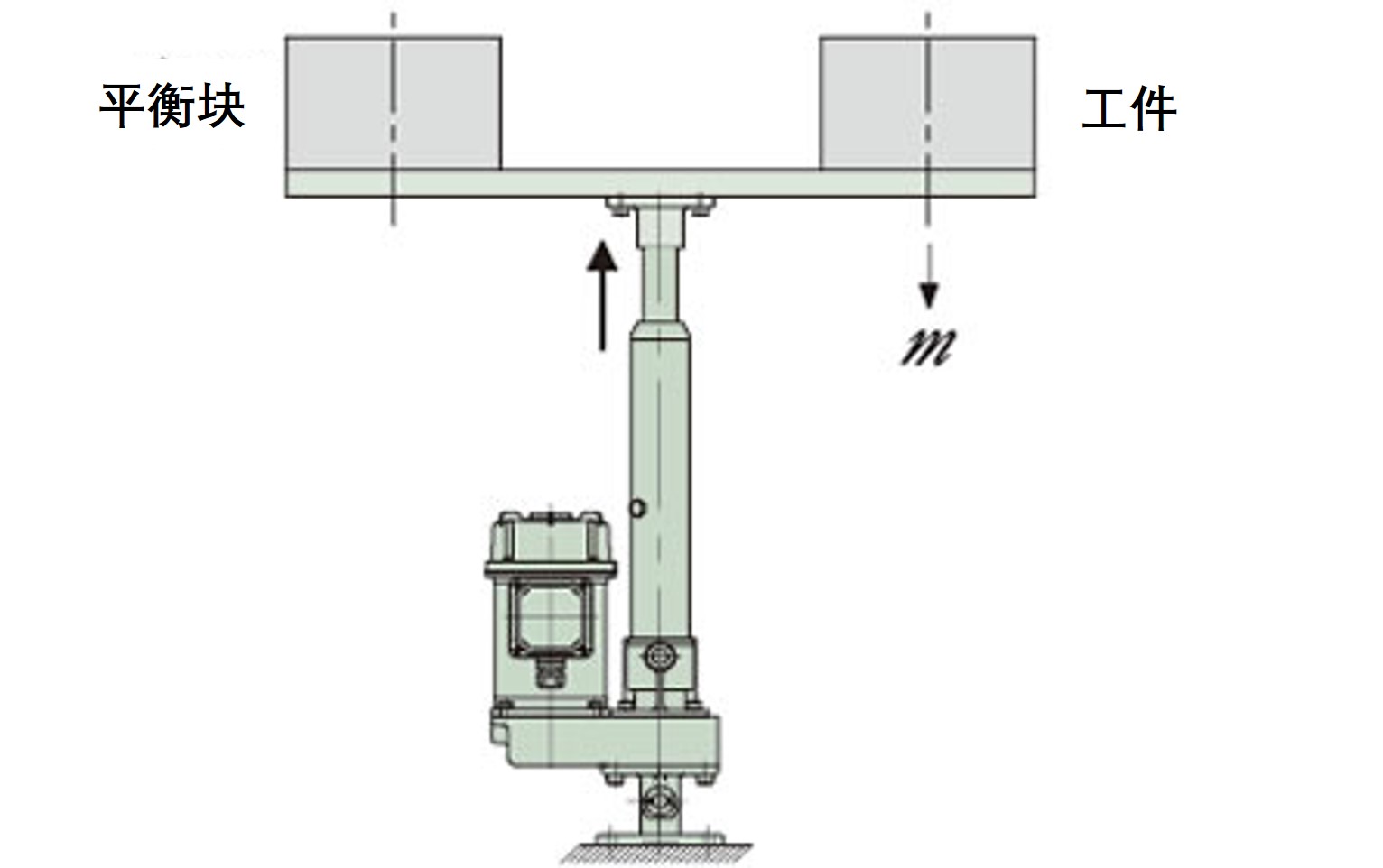

(2)偏心负荷...设置平衡配重等。(图3)

图3偏心负荷

施加偏心负荷时，请设置平衡重等。

※此布局需要单独的指南。

偏心荷重

关于兆欧表测试

严禁对该气缸进行兆欧表测试，否则可能会损坏内置电源模块。但是，如果您需要对外部电路进行兆欧表测试，请先将制动线路从接线盒中拆下。

设置笔划调整外部LS (可选)

  • - 可以选择在电动缸上安装限位开关，请使用它。
  • ·请使用限位开关限制行程的两端。
  • ·请在行程范围内使用。如果笔划过度，可能会损坏打印机。
  • ·调整限位开关时，请估计惰行距离 (此处) 进行设定。
  • ·使用公称行程时，请设定限位开关，使气缸在尺寸表XA尺寸以内停止。
  • ・当使用慢速限位器（速度低于25mm/s）配合变频器等设备时，可能无法将外部慢速限位器设置在公称行程XA尺寸的最小位置附近。如果您打算这样使用，请与我们联系。
  • - 当两个或多个电动缸同时工作时，应在每个动力缸的前进和后退极限位置安装限位开关，以停止每个动力缸的运行。避免使用同一个限位开关控制所有动力缸，因为这会导致行程累积误差。
  • - G 系列的 U 和 H 型高速电动缸滑行距离较长，因此有可能导致撞针越过限位开关。
    （在 U 速度下，额定悬挂负载将被克服。）因此，务必使控制电路中的限位信号具有自保持功能。
  • ·客户绝对不要调整C型推力检测用限位开关。推力检测的设定值有可能发生较大偏差。

维护

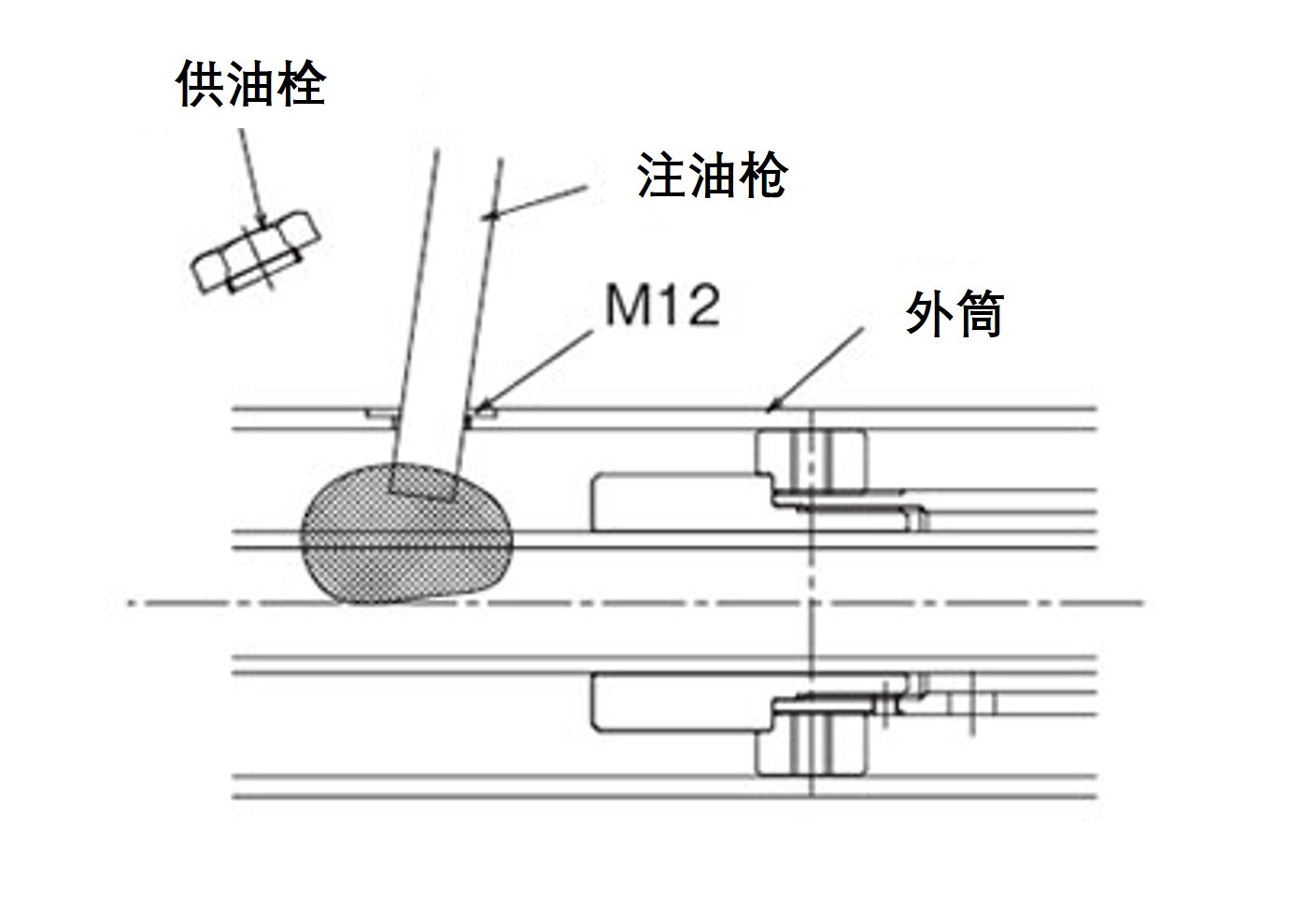

螺钉加脂

螺丝已事先用润滑脂润滑涂抹，请直接使用。润滑脂的补给请以表1、2为标准。螺丝的加脂时，请取下外筒部的加脂口螺栓，使杆前进全行程，用润滑脂枪涂在螺丝的外周，在使用行程的范围内来回移动。请重复此动作2~3次。

螺钉加脂

1次加脂的总涂布量为每100mm行程10~15g左右。

警告

请绝对不要把手指伸进加脂口。
若在手指伸入的状态下启动锁芯，可能会导致手指受伤。

表1推荐的润滑脂(请务必使用EP (极压) 润滑脂。)

使用分类 公司名称 润滑脂名称
螺杆轴 (株) 椿本Chiain JWGS100G
Idemitsu Dafuni Eponex SR No.2※1
Nippon Grease 尼格鲁夫EP-2K
EXXON MOBILE Mobilux EPNo.2
Cosmo石油株式会社 Cosmo润滑脂NEW Dynamax EPNo.2
Shell Lubricants Japan K.K. Shell Gadas S2 V220 J 2 (EP) ※2

※1出厂时的封入润滑脂。

※2旧名称:Shell Alvania EP润滑脂2

注)JWGS100G为100g容器，另售。(请参照这里。)

*上述商品名称为各公司的商标或注册商标。

×
(可以通过拖动来移动)

非常适合维护动力千斤顶和电动缸！

JWGS100G

(100g装)

形番：JWGS100G

表2加脂循环

加脂循环
运行距离 每5km
使用频率 101往返/天~ 1个月到3个月
每天往返11~100次 3~6个月
~10次/天往返 6个月至1年

注)上表值仅供长期使用之用，不代表使用寿命。

减速部的加脂

润滑脂已经事先涂好了齿面，请直接使用。

初始涂牙润滑脂

  • 行星齿轮部 (直型) :摩尔齿轮润滑脂No.1 (住矿润滑剂株式会社制造)
  • 螺旋齿轮部 (并联型) :摩尔齿轮润滑脂No.1 (住矿润滑剂株式会社制造)

*一般来说，G系列各尺寸轮胎在预期运行距离内无需加注润滑脂。详情请联系我们。
