技术资料直线作动机电动缸
选择注意事项 (Eco系列CDS类型)
- ·标准规格的气缸不带止转机构。在前端部分自由的状态下使用时，请选择杆的防转规格 (选配) 。
另外，附磁传感器 (选配) 时，必须有杆子防转规格。 - ·选定的柱面的起动次数是否在允许值以内，请参照此处的允许起动回数表。
- ·按压或停止吸引使用本气缸时，对方装置侧的强度请为额定推力的300%以上。
- ・电动缸设计用于室内。为避免生锈等问题，请将其存放在良好的室内环境中。注意湿度。将其安装在温度变化剧烈的地方会导致冷凝，从而可能导致故障或生锈，因此请务必小心。
- ·请勿在腐蚀性环境中存放或使用。此外，不能在易燃性环境下使用。
- ·请勿在密闭容器内等无法散热的场所使用，否则可能会导致故障。
安装注意事项 (Eco系列CDS类型)
- - 使用耳轴式安装或法兰式安装来安装主体。如果使用涉及摆动的耳轴式安装，请选择 I 形或 U 形开端金具开端金具
- ·施加横向负荷时，请设置导轨，避免直接承受横向负荷或弯矩。
- ·使用耳轴安装时，可水平或垂直安装。
- ·使用法兰安装时，请垂直安装。(参见右图)
- ・当使用长行程水平放置时，请如图右所示单独支撑框架底部。此时，请勿将框架和支撑底座固定在一起。
耳轴支架
法兰安装
框架尖端支撑 (不可固定)
使用说明 (Eco系列CDS类型)
- ·停止按压或拉紧时电机停止，但端子台上为通电状态。打开端子箱进行作业时，请务必切断主电源。
- ·手动调整行程时，请取下电机反负荷侧的盖螺栓，用平头螺丝刀等旋转手动轴。但是，因为是在刹车的状态下操作，所以请作为紧急用来使用。此外，手动操作时请务必卸下负载。
- ・切勿使用变频器。该气缸利用接线盒内内置的电流检测系统 (CDS) 检测过电流，停止电机运转并控制推力，因此使用变频器会损坏 CDS 电路。
- ・严禁对该气缸进行兆欧表测试。否则可能会损坏内置的电容放电装置（CDS）。对外部电路进行兆欧表测试时，请先将所有端子从接线盒中移除。
- ·请以0.2秒以上的间隔进行前进、后退的切换。
- ·运行中及刚停止后电机部分周围的温度可能会大幅上升，因此请绝对不要触摸电机部分周围。

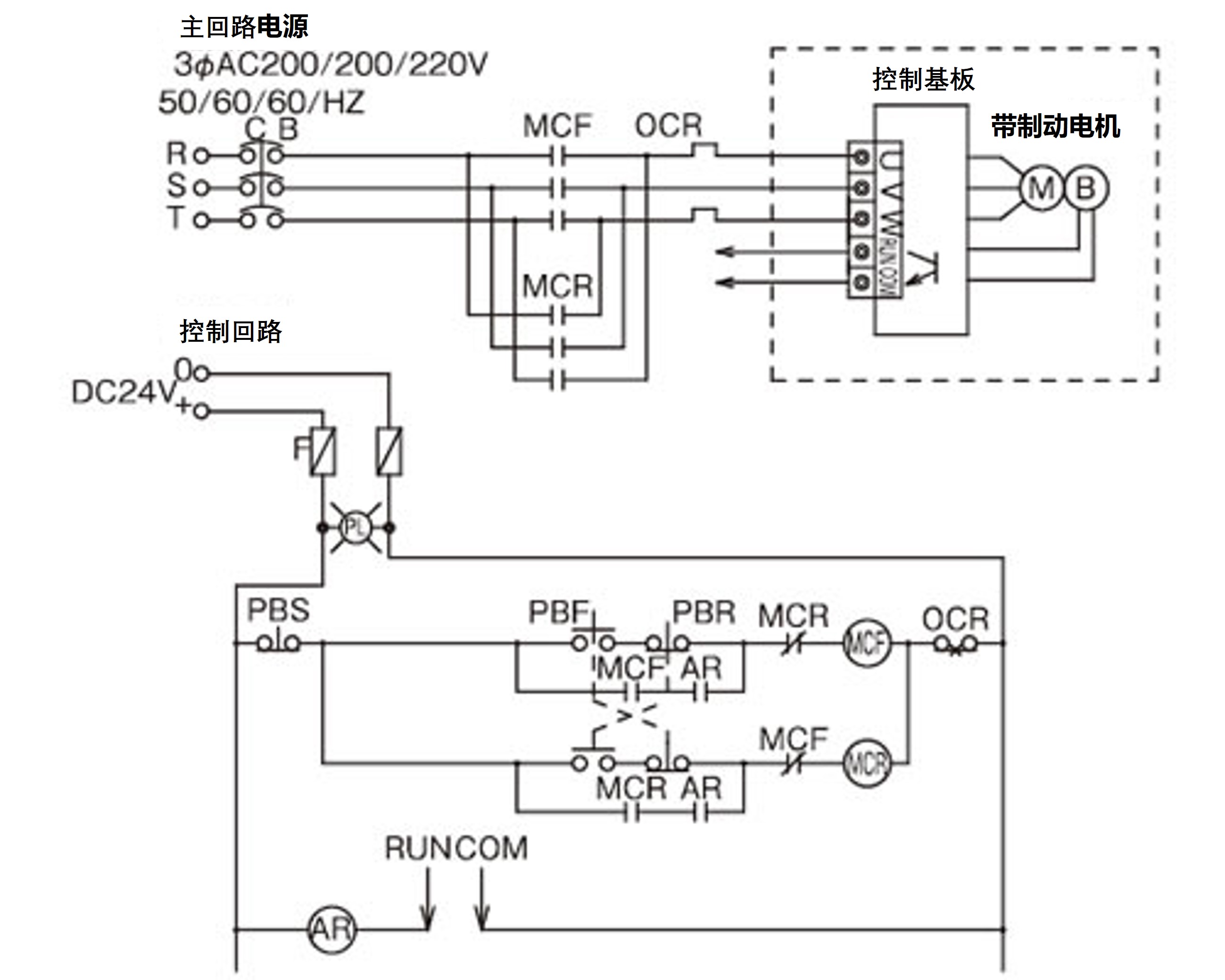

参考电路图
NOTE：
- 1.本图为单动电路图。在此原理图中，直通和并行PBF均向前移动。
- 2. 当气缸因PBF（活塞杆前进）的作用向前运动，并在行程末端或中间碰到挡板时，会产生推力并自动停止。回缩时，气缸因PBR（活塞杆后退）的作用向后运动，并以与前进时相同的方式停止。每次气缸停止运动时，电路都应关闭MCF（活塞杆后退）和MCR（活塞杆后退）。
- 3.可从柱面端子台的RUN·COM端子获取柱面工作时的输出信号。
开路集电极输出MAX.50mA DC30V
请使用DC50mA以下继电器AR的线圈电流。 - 4.请使用富士电机制造的触点容量相当于SC-O以上的电磁接触器。
- 5.制动马达电流值 (制动已内部接线)
型号 电机额定电流值 (A) 电机限制电流值 (A) 200V 50Hz 200V 60Hz 220V 60Hz 200V 50Hz 200V 60Hz 220V 60Hz LPE025HT(HK) 0.6 0.6 0.6 1.0 0.9 1.0 LPE050LT(LK) 0.6 0.6 0.6 1.0 0.9 1.0 LPE050HT(HK) 1.1 1.1 1.1 2.1 1.9 2.1 LPE100LT(LK) 1.2 1.3 1.2 2.1 1.9 2.1
注)电机额定电流值包括制动电流 (0.11A)，是气缸端子箱的U·W相的值。与电机铭板的电流值不同，敬请注意。
