技术资料直线作动机电动缸选型
选择:环保系列·CDS类型
要求
使用机器和使用方法
推力或载荷N{kgf}
行程mm
速度mm/s
使用频率启动次数/min
电源电压，频率
使用机械负荷的性质
使用环境
使用小时数和年度工作日数
选择程序
- (1) 请根据推力、速度、行程从标准机型一览表 (此处) 中选择适用型号。
- (2) 请参照下表确认选定柱面的启动次数是否在允许值内。(表1)
- (3) 推力-请在速度线图中确认是否满足使用条件。(图1)
- （4）用于运输时，检查被搬运物的质量是否在允许的范围内（表 2）。
- (5) 根据需要选择选项。
※请务必阅读此处的注意事项。
表1允许启动次数
| 型号 | 行程 mm |
推力N | |||
|---|---|---|---|---|---|
| 100 | 250 | 500 | 1000 | ||
| LPE025H | 100 | 15 | 12 | - | - |
| 200 | 15 | 12 | - | - | |
| 300 | 10 | 10 | - | - | |
| 400 | 9 | 5 | - | - | |
| 500 | 8 | 4 | - | - | |
| 600 | 6 | 3 | - | - | |
| LPE050L | 100 | 15 | 10 | 5 | - |
| 200 | 8 | 8 | 5 | - | |
| 300 | 5 | 5 | 5 | - | |
| 400 | 5 | 5 | 3 | - | |
| 500 | 5 | 4 | 2 | - | |
| 600 | 4 | 4 | 2 | - | |
| LPE050H | 100 | 15 | 12 | 10 | - |
| 200 | 12 | 10 | 8 | - | |
| 300 | 10 | 10 | 6 | - | |
| 400 | 9 | 8 | 5 | - | |
| 500 | 8 | 7 | 4 | - | |
| 600 | 7 | 6 | 3 | - | |
| LPE100L | 100 | 12 | 10 | 8 | 5 |
| 200 | 8 | 8 | 8 | 5 | |
| 300 | 5 | 5 | 5 | 4 | |
| 400 | 5 | 5 | 5 | 3 | |
| 500 | 5 | 5 | 4 | 2 | |
| 600 | 4 | 4 | 4 | 2 | |
表2：考虑惯性后的搬运物量
| 型号 | 水平 | 垂直 |
|---|---|---|
| LPE025HT | 50 | 25 |
| LPE050LT | 100 | 50 |
| LPE050HT | 100 | 50 |
| LPE100LT | 200 | 100 |

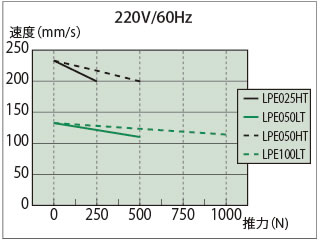

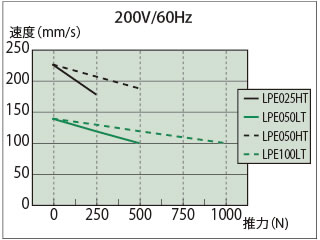

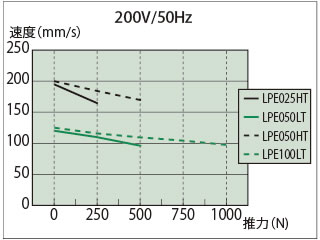

图1推力-速度线图
- ※表1、图1中的数据为环境温度20°C时的数值。根据周围温度及其他条件，数值可能会发生变化，请作为参考使用。
- *选择电动缸时，请选择推力足够的动力电动缸，并考虑安全系数，以确保工作负荷（静态和动态）不超过额定推力。
