技术资料直线作动机电动缸电机规格
连接 (G系列)
制动马达的接线 (直流制动马达)
制动器同时断开（发货时）

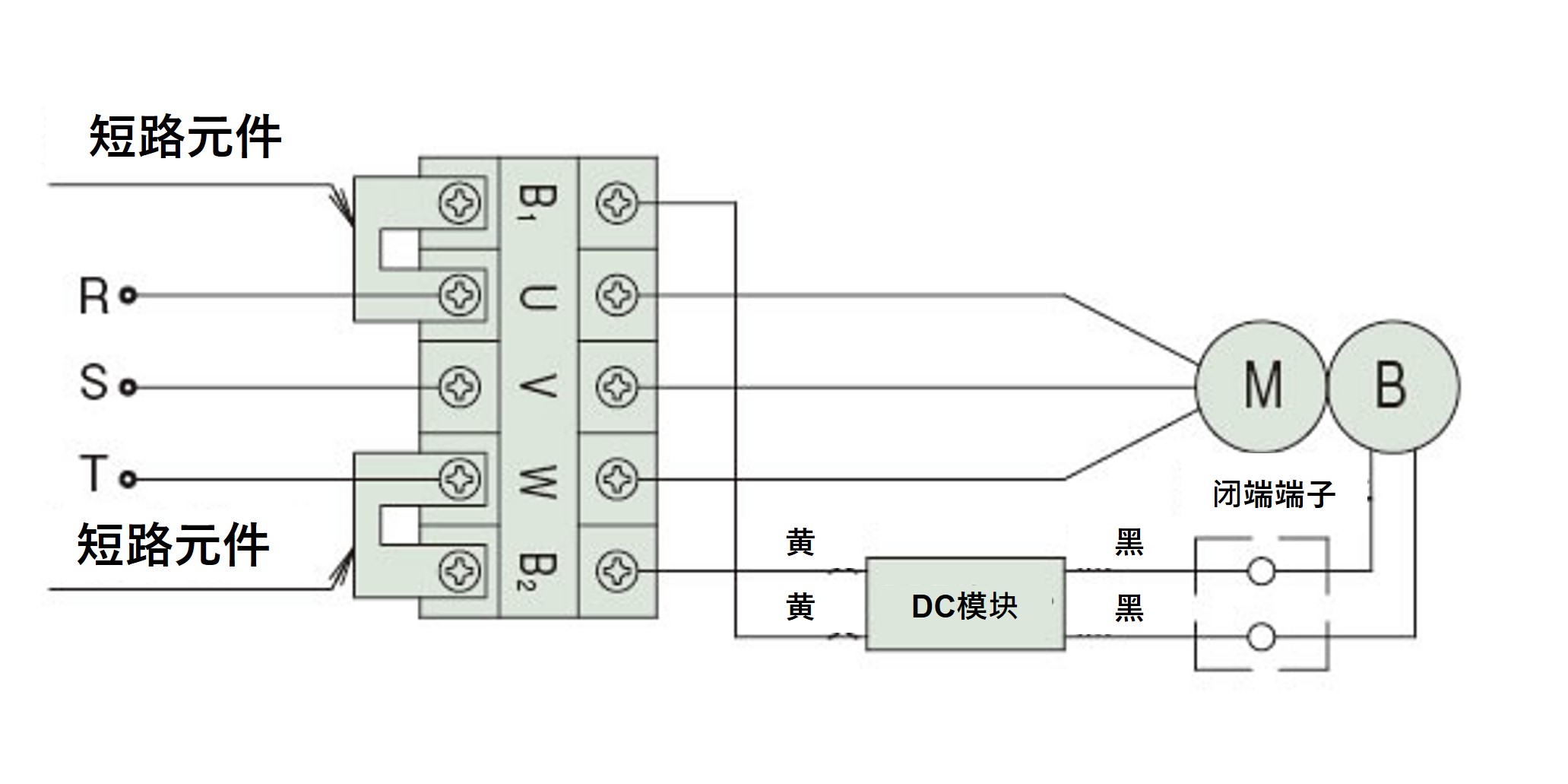

200V规格

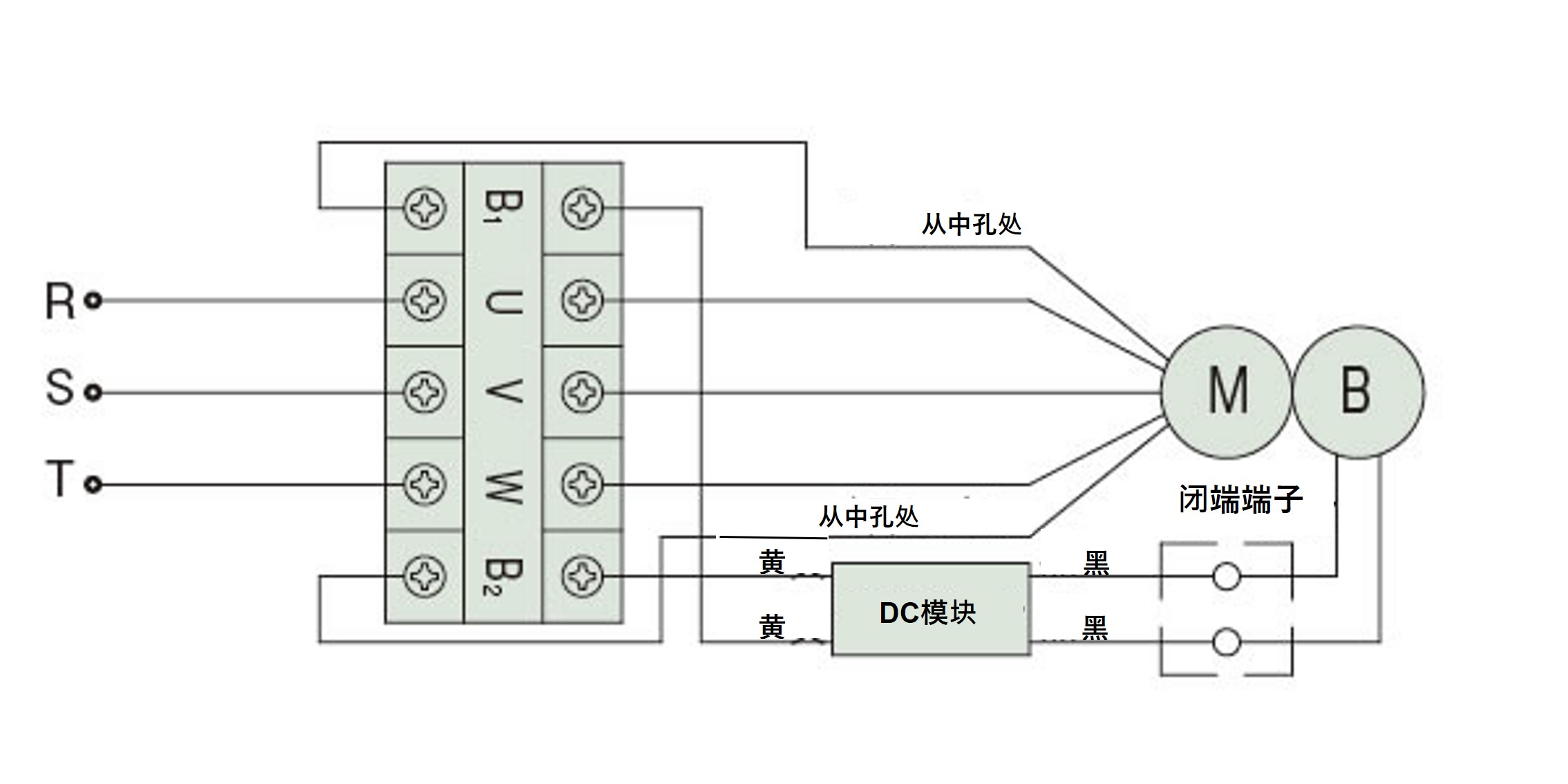

400V规格
制动器AC分离

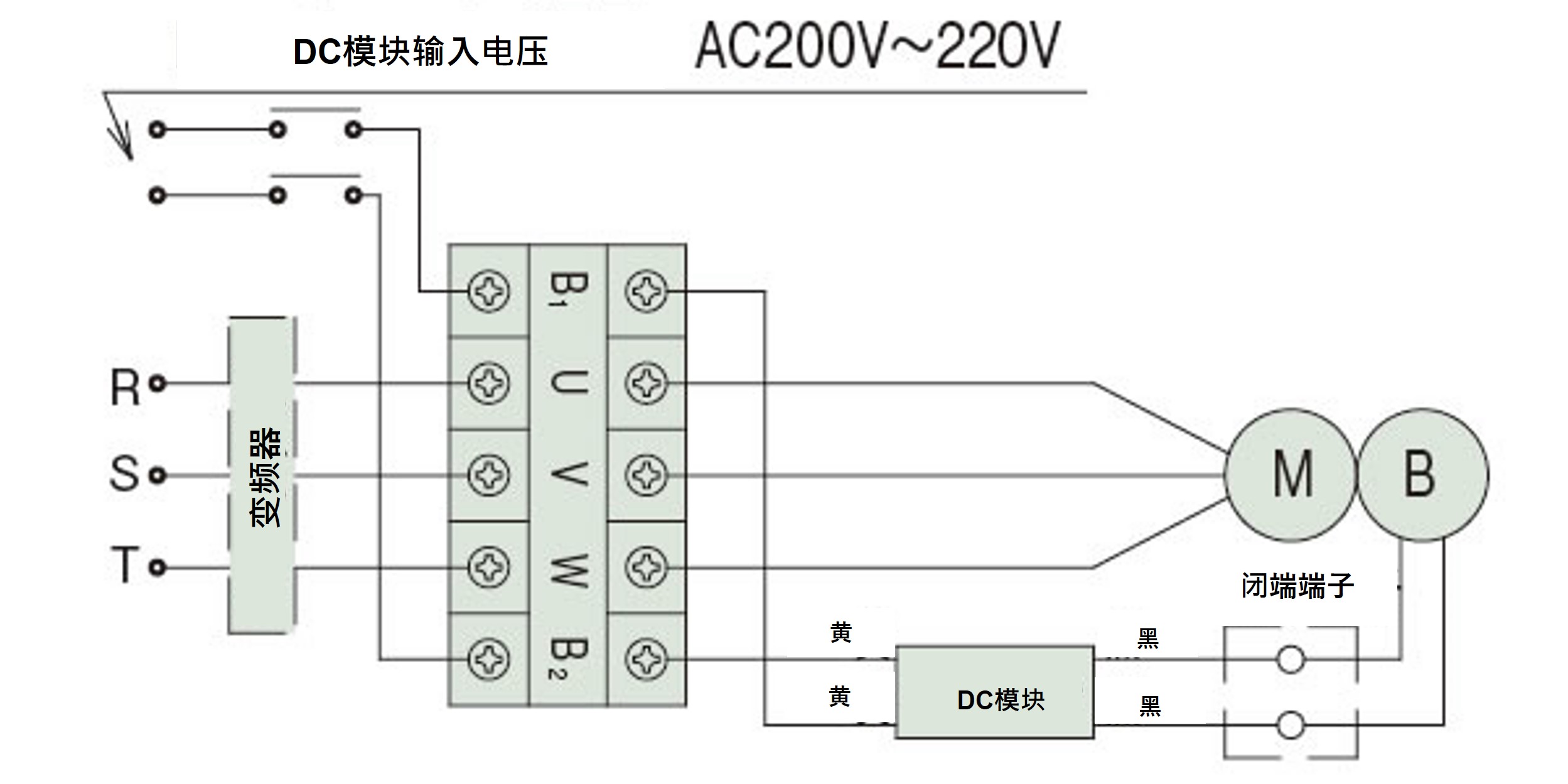

200V规格

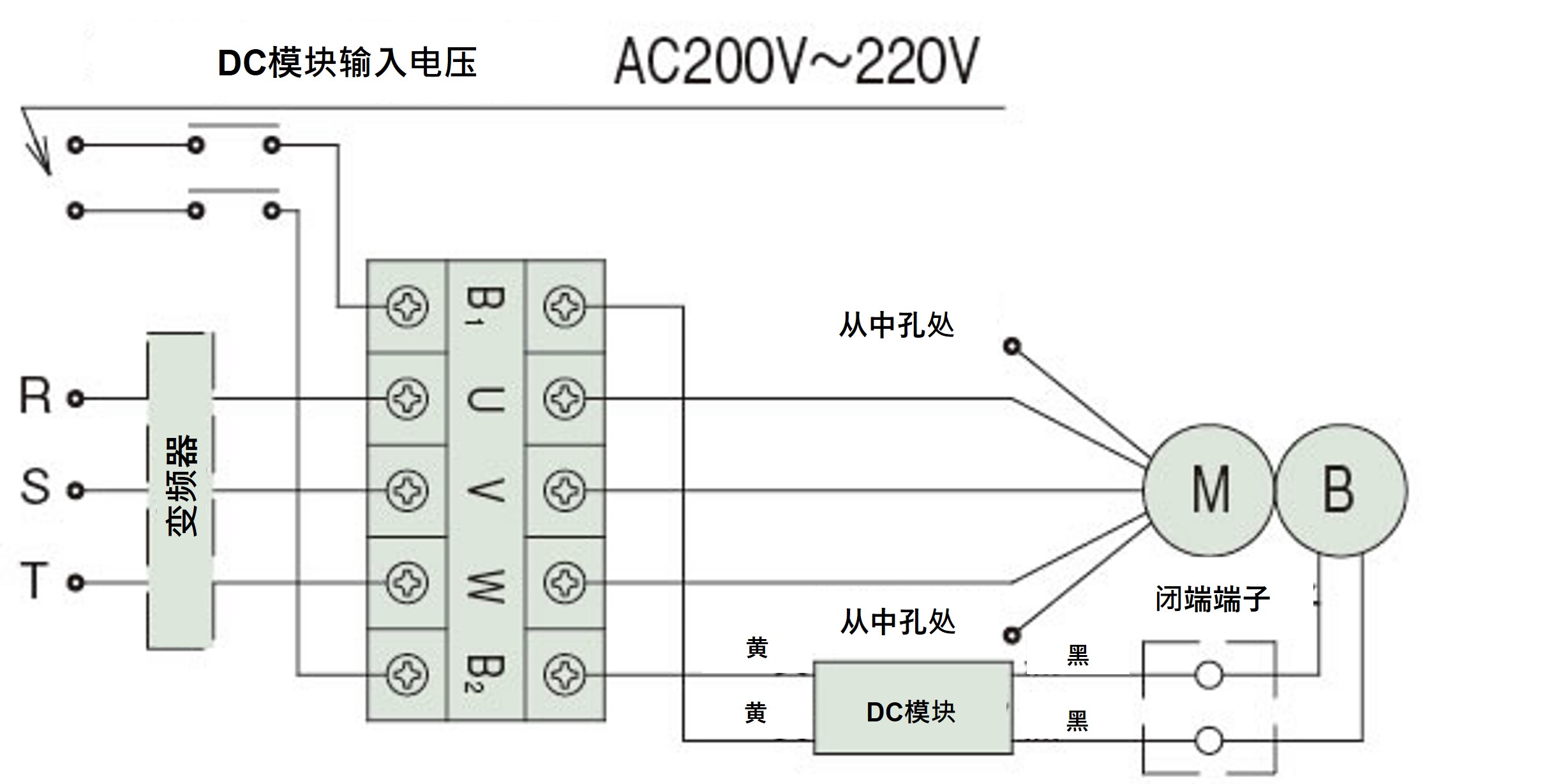

400V规格
* 务必将引线末端与中间接头绝缘。
※另外需要200V级的电源。
杆工作方向
在上图中，杆的运动方向如下所示。
DC模块组装好后装在接线盒内发货。
| 杆工作方向 |
LPGA070～LPGA300 LPGB070～LPGB300 LPGC070～LPGC300 |
|---|---|
| 在上面的连接图中，直型是杆后退，平行型是杆前进。 |
※压接端子的螺栓:M4 [拧紧扭矩1.2N・m{0.12kgf・m}]
使用变频器时的接线方法
- 1. 当使用变频器操作电机时，必须单独关闭制动器，因此请移除上一节所示的短路段，并将 200V 至 220V 的电源电压（而不是变频器输出）施加到制动器DC模块。
- 2. 如果电机电压等级为400V，且电机功率为0.4kW或以下，请断开电机中心抽头的接线并进行绝缘处理，然后为制动DC模块单独提供200V至220V的电源。如果没有200V至220V的电源，请使用变压器将电压降至200V至220V。变压器的容量应为90VA或以上，并确保无电压降。
- 3. 对于 200V 级电磁接触器（用于制动器），请使用额定负载为 AC250V、7A 或以上的接触器。
对于 400V 等级，请使用 400 至 440V 交流触点电压和 1A 或以上的感性负载（例如，用于 2.2kW 交流电机的电磁接触器）。DC模块包含浪涌吸收保护元件。根据需要为每个触点添加保护元件。 - 4.[直流 (DC) 别切] 制动器时，请与我们联系。
※特殊规格的情况下，接线可能不同，请确认交付图纸。
