技术资料顶板链选择
塑料辊道运行导轨
注）有关运行导轨的信息，请参阅运行导轨部分。
2-1. 运输侧运行导轨（ST型、RT型）

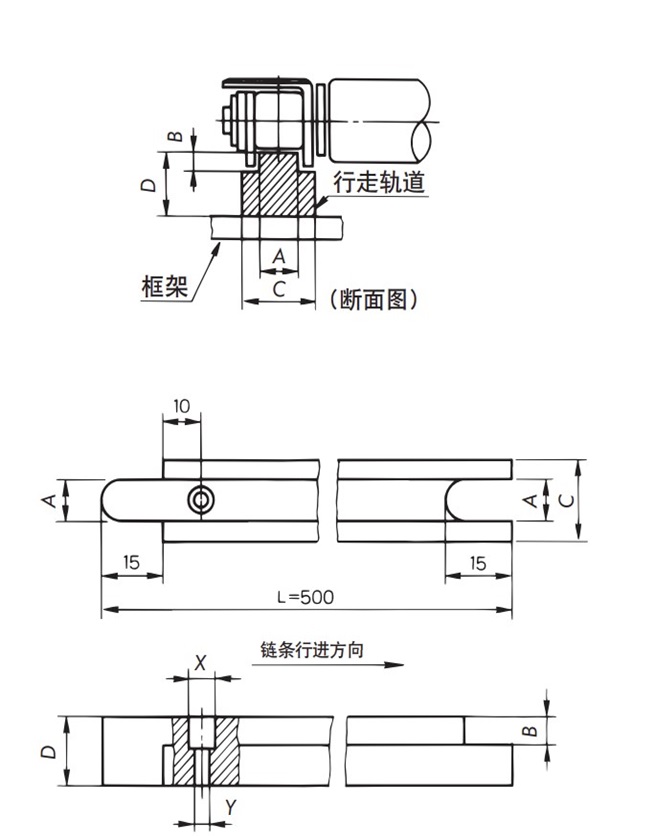

2-1-1.使用单排塑料辊道时
| 尺寸 | 尺寸 | 安装螺丝 | 材质 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | X:深度 | Y | |||
| ST300 | 4 | 2.7 | 9.5 | 10 | Φ3.2：3 | Φ1.8 | M1.6锅小螺钉 | P导轨 超高分子量 聚乙烯 |
| RT300 | 1.6 | |||||||
| ST400 | 7 | 3.1 | 12 | 10 | Φ4.0：4 | Φ2.2 | M2锅小螺丝 | |
| RT400 | 1.7 | |||||||
| ST500 | 8.5 | 3.5 | 15 | 10 | Φ6.0：4 | Φ3.2 | M3锅小螺丝 | |
| RT500 | 2 | |||||||
| RT600 | 11.7 | 2.6 | 19 | 10 | Φ6.0：4 | Φ3.2 | M3锅小螺丝 | |

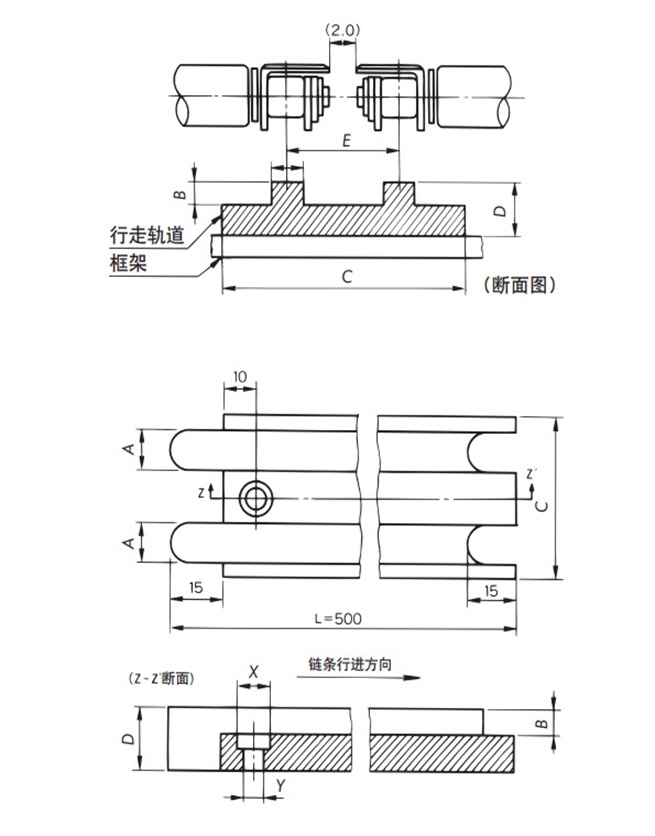

2-1-2.当使用多排ST型塑料辊道时
| 尺寸 | 尺寸 | 安装螺丝 | 材质 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | X:深度 | Y | |||
| ST300 | 4.0 | 2.7 | 26 | 10 | 16.5 | Φ8：5 | Φ4.2 | M4锅小螺丝 | P导轨 超高分子量 聚乙烯 |
| ST400 | 7.0 | 3.1 | 36.5 | 10 | 24.5 | ||||
| ST500 | 8.5 | 3.5 | 43.5 | 10 | 28.5 | ||||

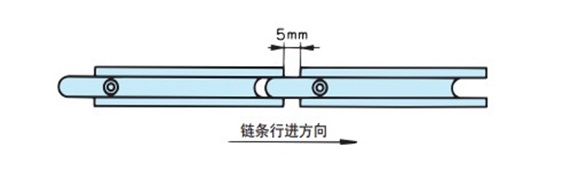

2-1-3. 如何安装运行导轨
- -运行导轨应紧贴框架支撑。
- -运行导轨采用超高分子量聚乙烯制成，这种材料会因温度和湿度的变化而显著膨胀。因此，请用螺丝将滑轨的一端固定在框架上，并在连接处留出约 5 mm的间隙。
- - 使用钢或不锈钢方条来引导运行导轨的两侧。

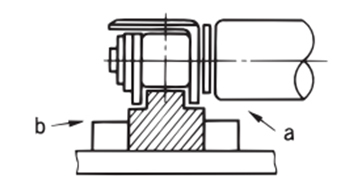

注)
- 部件 a：不干扰塑料滚子塑料辊道内的塑料滚轮部件。
- b 部分：不要干扰相邻的顶板链等。
※线膨胀系数
- 塑料轨道（P-rail），PLF 导轨：20 x 10-5 /℃
- M导轨:9 x 10-5 /°C
注)
- 1.塑料轨道工作温度范围
塑料轨道（P-rail）、PLF 型钢轨：-20 至 60°C
M型导轨：-20至80°C - 2. 请勿在接触蒸汽的环境下使用塑料轨道。
2-2.回程返回侧运行导轨

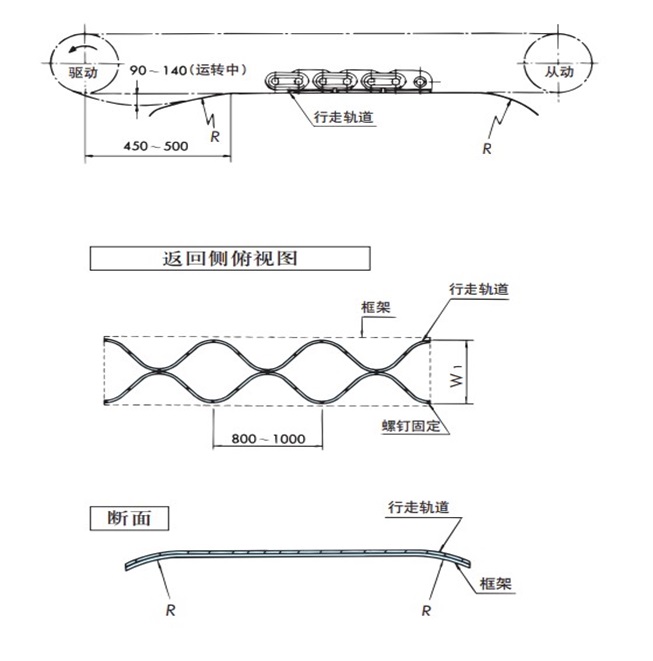

2-2-1.ST型、RT型共通
- -运行导轨两端的弯曲半径应如下表所示。
尺寸 弯曲R ST300, RT300, RT400, RT500, RT600 200或更高版本 ST400 250或更高版本 ST500 300或更高版本 - ·驾驶中，如上图所示，请在驱动链轮下方使链条出现松弛。
- -运行导轨形状经过特殊设计,使得特定排的塑料滚子不会磨损。
- 运行导轨宽度 W1 为 C1(有效宽度)- 10
- -运行导轨采用超高分子量聚乙烯。

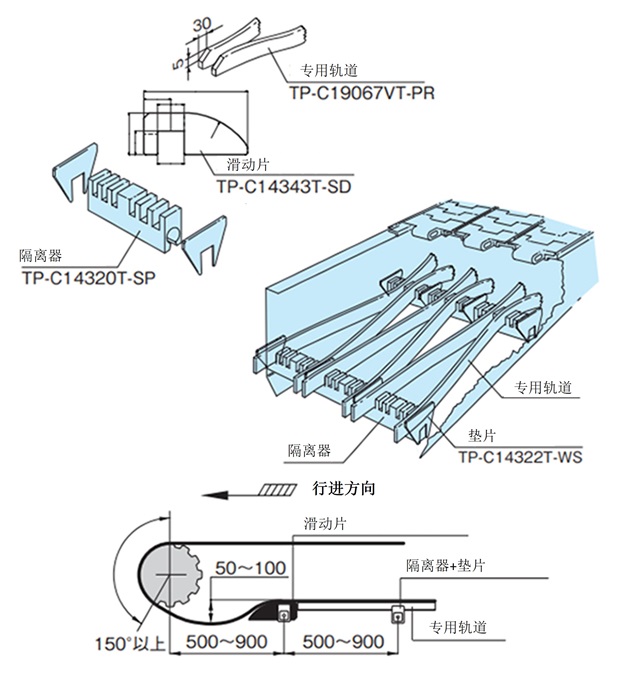

2-2-2. 使用顶板链配件
- （1）采用滑动鞋（TP-C14343T-SD）和垫片（TP-C14320T-SP）

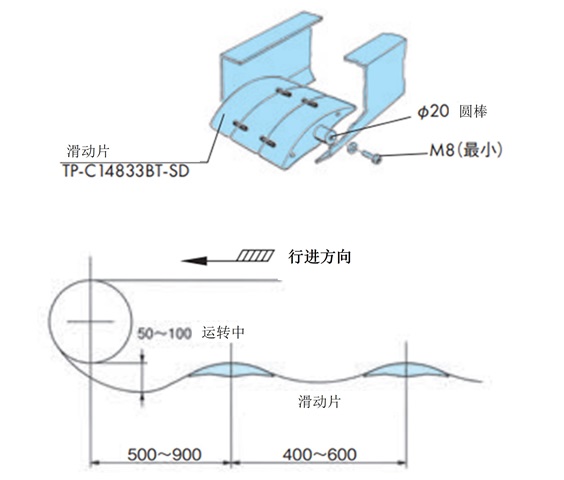

适用链条……RT型塑料辊道 - （2）采用滑动式鞋（TP-C14833BT-SD）
适用链条：塑料辊道ST300、ST400、RT 型
