技术资料顶板链选择

如果您想查看选择程序和注意事项，请转到以下步骤。

如果您希望缩小产品系列范围或进行初步选择，
单击此处。

请参阅选型指南

如果您已经决定了使用条件并希望进行详细的选择，
单击此处。

选型计算

塑料辊道的选择

请按照以下步骤选择最适合您运输条件的塑料辊道和导轨。

  • 1.确认交货条件
  • 2.链格式选择
  • 3.选择链尺寸
  • 4.动力需求计算

步骤1.确认交货条件

请确认运送条件。

交货条件确认项目

1.搬运物 (1)材质
(2)每个重量g/个
(3)尺寸 (长×宽) mm
2.输送路径 (1)交货布局
(2)输送机长度m
(3)空格m
3.交货条件 (1)运输量/min
(2)传送间隔mm
(3)输送机速度m/min
4.使用氛围 (1)温度°C
(2)腐蚀条件，如化学品、水和湿度 (参见对各种液体的耐腐蚀性) (液体名称 (如果有))

2- (4) 交货布局、其它附注

步骤2.链格式的选择

ST 型……用于搬运物需要水平转移（水平装载或卸载）的情况。

RT型：用于搬运物无需横向移动的情况（直接装卸）。（但如果搬运物是托盘或箱子等大型物品，则可能发生横向移动。）

步骤3.确定链尺寸

根据表 1. 按搬运物选择表和表 2. ST 和 RT 型塑料辊道滚轮台的运输能力表，选择塑料辊道的链条尺寸。

注）有关运行导轨的信息，请参阅运行导轨部分。

表1.搬运物尺寸选择表

链尺寸 搬运物尺寸（mm）
300系列 30或更高版本
400系列 44或更高版本
500系列 55或更高版本
600系列 66或更高版本

注)搬运物尺寸表示搬运物的底部尺寸。此外，搬运物尺寸因底尺寸和高度的平衡而异，请作为参考。

表2. ST型和RT型塑料辊道道输送能力

查看表格:ST型 查看表格:RT型

​m² = 300kg/m2当输送机长度为10m时，ST504至ST514
可以使用塑料辊道。

​m² = 负载质量（kg/ m²） = 搬运物的重量（kg）/ 搬运物的底面积（m²）

ST300

最大容许载重量 50kg/m2
输送机最大允许输送机长度 10m

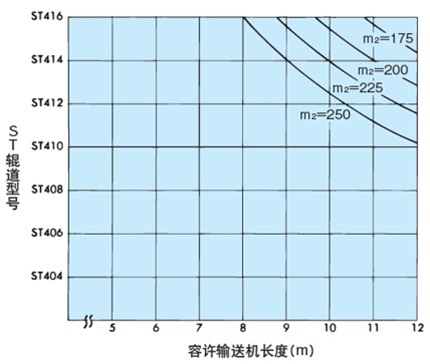

ST400

能力表

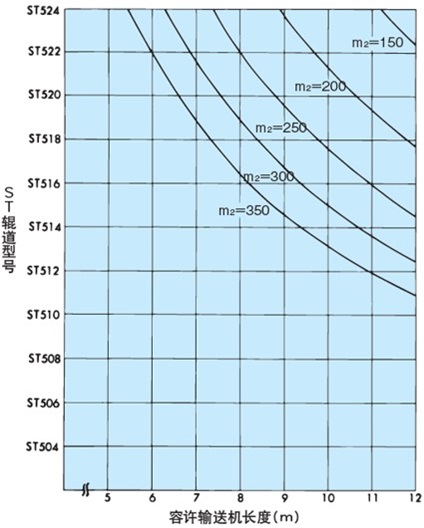

ST500

能力表

​m² = 300kg/m2当输送机长度为10m时，ST504至ST514
可以使用塑料辊道。

​m² = 负载质量（kg/ m²） = 搬运物的重量（kg）/ 搬运物的底面积（m²）

RT300

最大容许载重量 50kg/m2
输送机最大允许输送机长度 10m

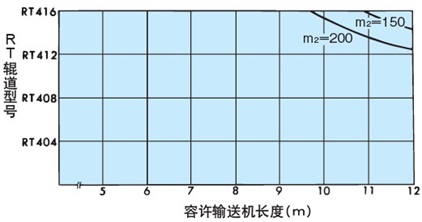

RT400

能力表

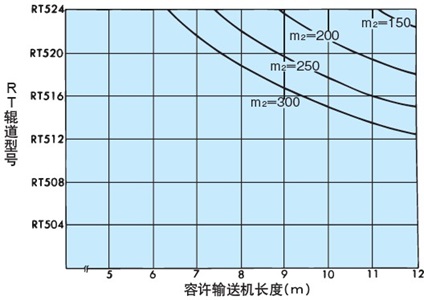

RT500

能力表

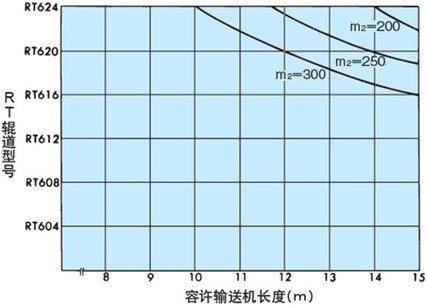

RT600

能力表

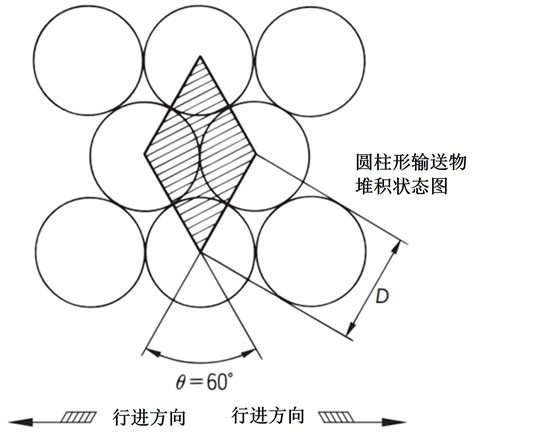

·如何计算装载质量m2 (kg/m 2) (圆形物品时)

米2 = 载荷质量（kg/m）2) = 搬运物量（千克） 搬运物的底面积（平方米）2）

m2 = ω × 106 D2sin60° (kg/m2)

  • m2:装载质量 (kg/m 2)
  • ω：单个搬运物的质量（千克）
  • D：搬运物的外径（mm）

例)350ml罐(外径Φ66、0.37kg/根时)

m2 = 0.37 × 106 662 × sin60° = 98kg/m2

進行方向

步骤4.动力需求的计算

所需动力通过下式求出。

kW = X・(m1 + m2・H)・S・v 5565・η

  • kW=动力要求
  • m1 =近似链质量 (kg/m)
  • m2 =装载质量 (kg/m 2)
  • H =传送宽度 [有效宽度] (m)
  • S =轴间距离 (m)

v =链速 (m/min)

η注) =驱动部的传动机械效率

X =润滑系数 (与摩擦系数不同)

  • ·链条主体部有润滑时X=0.3
  • ·链条主体部无润滑时X=0.4

注)传动机械效率请确认使用的驱动装置。
