技术资料大型输送链选定
2.确定传送带类型
| 输送机基本形式 | 搬运物 | |||
|---|---|---|---|---|
| 可数输送物 | 链式 | 散装物 | 链式 | |

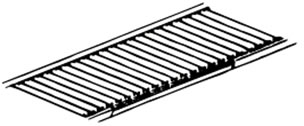

| 搬运物的装载方式 | ·板条输送机
|
RF- [BR/BF] RF-(NB) RF RF-[DBR/DBF] |
·围裙/传送带
|
RF RF-(KG/KA) |

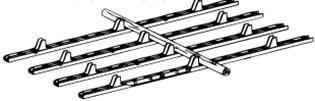

| ·推送式输送机、运送式输送机 过山车
|
射频 RF-(NB) NF RF-<SR> |
|||
·自由流动输送机
|
RF-[VR] RF-<SR> RF-<TR> |
|||
·平链输送机
|
RF NF RF-(DL) |
|||
| 一种运输方式，其中搬运物处于悬挂状态。 | ·吊运机 | 射频 RF-<TRO> |
·斗式提升机 | RF B |
·托盘升降机
|
RF NF |
·粉煤灰斗式提升机
|
RF-(FB) | |
·立体停车机
|
RF 专用链 |
·斗式连续卸荷机 | 特殊链条 | |
| 一种通过推力或摩擦力移动搬运物类型。 | ·推送机
|
RF NF RF-(NB) |
·刮板/翼板输送机
|
RF RF-(AM/AP) RF-(FG/FP) |
·水平循环输送机
|
射频 RF-(NB) RF-<GR> |
·流动输送机
|
RF NFX |
|
| ·拖链输送机 | WD | |||
注)
- 1.搬运物的磨损和腐蚀特性，请参考其对各种溶剂的耐腐蚀性。
- 2. () 表示规格代码，[] 表示滚轮类型，<> 表示专用附件类型。
3.确定链格式
在决定链条类型时，我们首先在了解搬运物的特性后确定输送方式，然后为此目的选择最经济的链条输送机类型。
输送链的使用方法有上表的3种基本形式和其他形式。根据用途，请参照上一页确定链格式。
| 确定链形式的注意点 |
|---|
|
4.确定滚子形式
请参阅大型输送链结构部分中的“滚筒类型”。
5.传送链的基本布局
5.1对于水平交货:
返回侧（图中底部）的悬链线可以吸收由热胀冷缩等因素引起的膨胀和收缩。它可以在相对较低的速度下使用，合适的下垂量通常约为跨距的10%。但它难以用于往复运动的输送机。

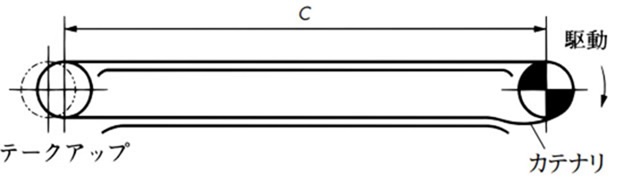

1) 在驱动链轮的外侧制作类别的方法
优点
- 1) 柱状张力使驱动链轮啮合顺畅。
- 2) 给链条加油的时候，在悬链部进行会有效果。
2）不支持返回侧方法
它的输送机长度较短，可以在低速下使用。
返回侧链条的质量所造成的张力会引起振动，从而妨碍平稳运输。

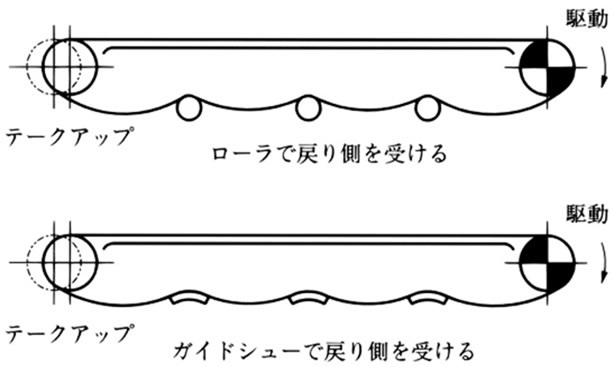

3）返回侧由导轨或滚轮支撑。
链条与导轨和滚轮接触并弯曲，这会加速磨损并使其更容易被刮伤。
链条振动也会产生负面影响，如果输送机长度很长，这些振动可能会被悬链线分散和吸收。

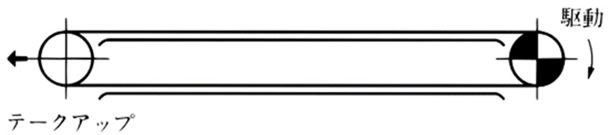

4）返回侧完全由导轨支撑。
这种方法用导轨支撑整个返回侧，并在从动链轮上安装张紧装置来吸收链条松弛。它也可以用于反向旋转的情况。
但是，由于目录不在驱动链轮之外的位置，因此需要定期调整链拉伸。
注)绷带拉得太紧会加速链子的磨损，请注意。
5) 例如，返回侧向上

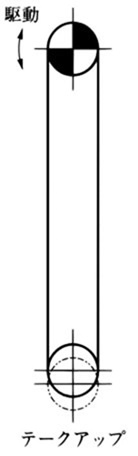

5.2对于垂直交货:
装载货物后停止的情况下，为了防止逆转，需要在驱动部设置制动器或“椿本停止凸轮离合器”。
注)绷带绷得太紧会加速链子的磨损，所以请注意。
5.3对于倾斜搬运
5.4轴垂直时
水平循环等轴垂直的情况下，在链条上安装导向滚子等，使链条运行顺畅。
| 输送链使用上的注意点 |
|---|
6. 确定散装物物料运输链的规格
下面列出了根据输送散装物搬运物所用的链式输送机类型和链式规格推荐的链式规格，供参考。
根据搬运物不同，即使名称相同，情况和特性也可能与表 1 中所示的有所不同，因此请考虑过去的表现，并在决定输送机类型和链条规格之前仔细考虑。
表1.搬运物和链规格
- 1. 关于搬运物的磨损，磨损程度从大到中到小依次递减。
- 2.关于腐蚀性，用强酸性、酸性、中性、碱性、强碱性表示。
- 3.使用美丽规格时，请参照美丽规格。
| 搬运物 | 可用链式输送机 | 推荐链条 规格标记 |
备注 | |||||
|---|---|---|---|---|---|---|---|---|
| 名称 | 磨损性 | 腐蚀性 | 刮板 输送机 |
流动 输送机 |
围裙 输送机 |
法国面包 电梯 |
||
| 大米 | 小 | 中性 | ○ | ○ | ○ | DT | ||
| 大麦 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 小麦 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 大豆 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 玉米 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 面粉 | 小 | 中性 | ○ | ○ | ○ | 〃 | ||
| 淀粉 | 小 | 中性 | ○ | △ | △ | 〃 | ||
| 凯恩 (甘蔗) | 小 | 中性 | ○ | ○ | DTA | |||
| 甘蔗渣 | 小 | 中性 | ○ | DTA | ||||
| 精制糖 | 小 | 中性 | ○ | ○ | ○ | SS | 注)3参照 | |
| 岩盐 | 小 | 中性 | ○ | △ | △ | DT | ||
| 混合饲料 | 小 | 酸性 | ○ | △ | △ | 〃 | ||
| 纯碱 | 中 | 强碱性 | ○ | △ | △ | 〃 | ||
| 电石 | 中 | ○ | ○ | ○ | ○ | 〃 | ||
| 芒硝 | 中 | 酸性 | △ | GS | ||||
| 生石灰 (干燥) | 中 | 强碱性 | ○ | △ | △ | DT | ||
| 熟石灰 (干燥) | 小 | 强碱性 | ○ | △ | △ | 〃 | ||
| 聚乙烯 | 中 | 中性 | ○ | △ | △ | 〃 | ||
| 氯乙烯粉末 | 中 | △ | △ | MT | ||||
| 碳 | 中 | 中性 | ○ | △ | △ | BT | ||
| 活性炭 | 中 | 中性 | ○ | △ | △ | DT | ||
| 盐铵 (干燥) | 小 | 中性 | ○ | △ | △ | 〃 | ||
| 硫铵 (干燥) | 中 | 酸性 | ○ | △ | △ | 〃 | ||
| 尿素粉 (干燥) | 小 | 中性 | ○ | △ | △ | 〃 | ||
| 尿素粉 (湿) | 中 | 强碱性 | ○ | △ | △ | GS | ||
| 合成洗涤剂 | 中 | 中性 | ○ | △ | △ | DT | ||
| 石膏 (湿) | 中 | 强酸性 | ○ | ○ | ○ | GS・RT | ||
| 白云石 | 中 | 碱性 | ○ | △ | ○ | △ | DT | 裙板输送机 DTA规格 |
| 石灰石 (干燥) | 中 | 碱性 | ○ | △ | ○ | △ | 〃 | 裙板输送机 DTA规格 |
| 粘土 (干燥) | 中 | 中性 | △ | △ | BT | |||
| 水泥熟料 | 大 | 强碱性 | ○ | △ | ○ | △ | CT | |
| 水泥制品 | 中 | 强碱性 | ○ | ○ | CT | |||
| 木屑 (干燥) | 小 | 碱性 | ○ | △ | DT | |||
| 锯末 (干燥) | 小 | 碱性 | ○ | △ | DT | |||
| 煤 | 中 | 酸性 | ○ | ○ | CT | |||
| 焦炭 | 大 | 中性 | ○ | △ | BT | |||
| 氧化铝 | 中 | 强碱性 | △ | △ | CT | |||
| 铸砂 | 大 | 中性 | ○ | △ | BT | |||
| 刻度 | 中 | 中性 | ○ | △ | △ | BT | ||
| 焦尘 | 大 | 中性 | △ | BT | ||||
| 石灰尘 (湿) | 中 | 酸性 | △ | BT | ||||
| 熟料粉尘 | 大 | 强碱性 | △ | BT | ||||
| 生活垃圾 | 中 | △ | ○ | RT | ||||
| 城市垃圾焚烧灰 (常温、干燥) |
小 | 碱性 | ○ | DTA | ||||
| 城市垃圾焚烧灰 (含水分) |
小 | 碱性 | ○ | RT | ||||
