技术资料大型输送链结构和辊筒类型
大型输送链是制造商特有的输送链，不符合 ISO 标准，专门用于运输客户的搬运物。
因此，链尺寸可能因链制作者而异。
大型输送链结构
链条主体由销、衬套、滚子、内、外板5部分构成。
其基本结构与传动链相同。
| 大型输送链结构的特点 | |
|---|---|
| 滚子 | ·有R辊、F辊、S/M/N辊三种。 |
| 内外板块 | ·是平面形状。 |
| 链轮 | ·需要专用链轮。 |
滚子类型和特性

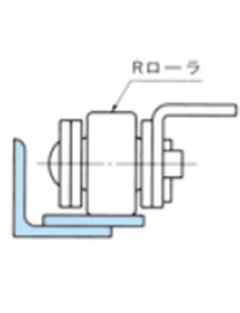

1.R滚子
滚子外径比平板宽度大。
最基本、最通用的格式。
滚子的负荷容量大，具有摩擦阻力低的特点。

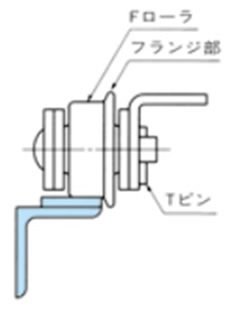

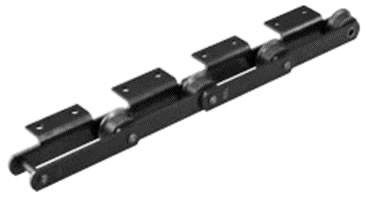

2.F滚子
滚轮上带有法兰，作为滚动的导向。法兰部分安装在T针侧。
轻松防止横向振动。适用于标准板条输送机。使用 K附件时，请注意安装部分可能会与滚筒法兰接触。

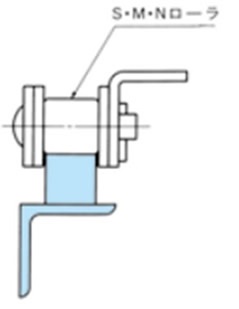

3.S、M、N滚子
链轮啮合时具有缓和冲击和磨损的效果。另外，与R滚子、F滚子相比，虽然行走阻力较大，但可实现轻量化。
- S:滚子外径比板宽小的产品
- M:滚子外径比S滚子稍大的滚子
- N:滚子外径与M型滚子相同，销径增大的强度提升型
