技术资料电缆拖链-电缆拖链安装示例

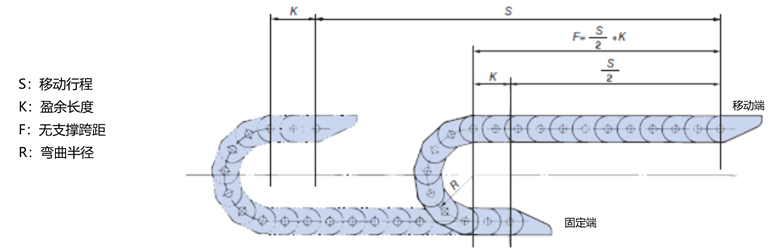

标准安装

返回此页面的顶部

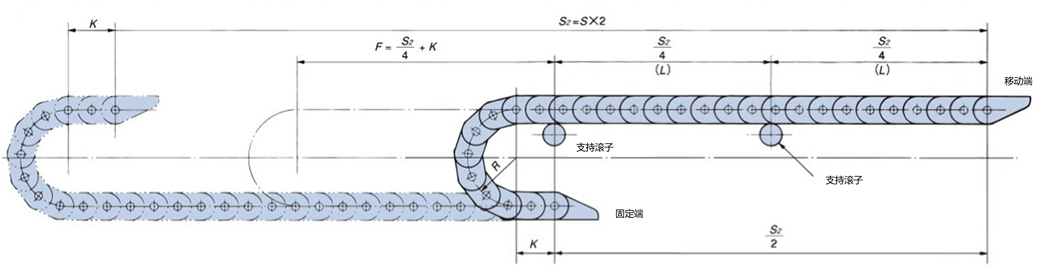

附带支撑滚子的设置

■适用型号-TK型・TKH型・TKS型・TKP型・TKR型・TKQ型・TKMK型・TKMT型・TKC型 (移动速度150m/min以下)

※TKUA型也适用。讨论时请咨询本公司。

■ 若只有一个支撑滚轮（S1：移动行程），则允许的移动行程为无支撑滚轮时的1.5倍。（不包括TKR型注1））

■ 带两个支撑滚轮（S2：移动行程） - 允许的移动行程是没有支撑滚轮时的两倍（不包括 TKR 型注 1）。

注)TKR型支承辊的安装间隔 (L) 如下所示。

  • TKR15H22:L=≤0.35m
  • TKR20H28:L=≤0.7m
  • TKR26H40:L=≤0.7m
  • TKR28H52:L=≤0.9m

注意：根据移动行程，可能需要三个或更多支撑滚轮。

返回此页面的顶部

支承板安装

■适用型号-TKC型 (移动速度60m/min以下) ※考虑TKC型以外的型号时，请向本公司咨询。

（S2：移动行程） - 允许的移动行程是没有支撑板时的两倍。

注)带有支承辊或支承板时，移动端金属配件无法与上图上下颠倒安装。(因为移动端金属部件与滚子或板发生干涉)

返回此页面的顶部

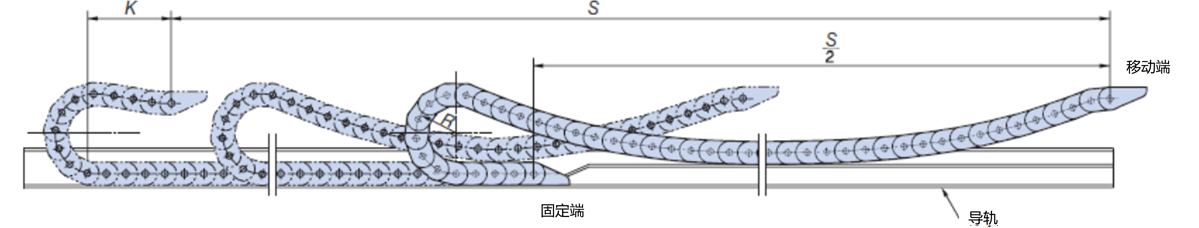

长跨距规格

■适用型号-TKP型、TKC型、TKMK型、TKMT型

※TKUA型也适用。讨论时请咨询本公司。

特性 这是用于安装两个支撑滚轮时，行程超过效率曲线图所示长度的长行程的特殊安装方法。
原则上，活动端接头是特殊设计的，与标准接头有所不同。活动端接头的安装高度也与标准接头不同。
移动行程 请参阅长跨距规格
支持物质含量
移动速度
引导方法 您需要阶梯式导轨来引导电缆拖链偏转运行。
电缆拖链和导轨的左右间隙应小于标准安装。
返回此页面的顶部

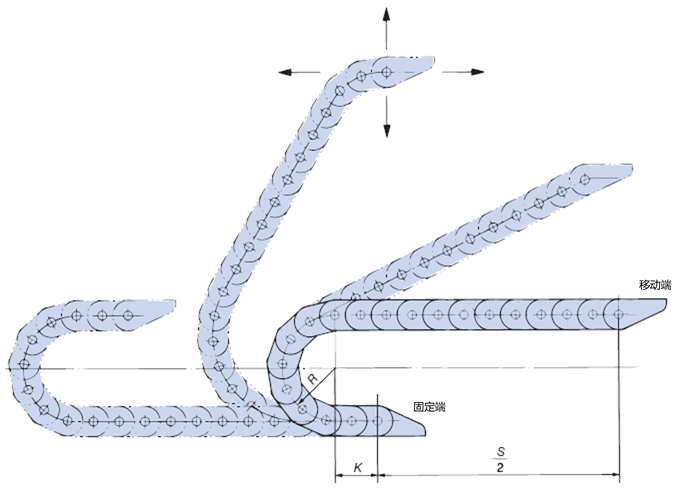

组合设置

■适用型号-所有品种

*请注意长度，以免对电缆拖链造成拉扯。

特性
  • ·用于向前或向后、向上或向下二维移动。
  • ·前后移动时，移动端高度高于标准时也适用。
  • ·使用标准品。
移动行程 与标准安装相同(但是，不能使用支承辊。)
支持物质含量 与标准安装相同
移动速度
引导方法
备注 电缆拖链长度将比标准安装方式更长。请在确定长度时考虑倾斜部分的影响。
反转时要特别注意盈余长度。
返回此页面的顶部

垂直安装

■适用型号-TKS型除外的品种

-用于电缆拖链垂直（上下）移动时。

- 两侧都需要导轨，以防止电缆拖链晃动或倾倒。

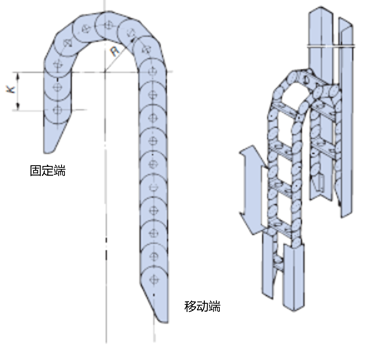

■垂直（直立）形

特性 -这是一种将设备竖直放置的安装方法。
- 电缆/软管的质量集中在弯曲半径的顶点，因此不适合长行程。
移动行程 与标准安装相同
支持物质含量 请到本公司咨询。
移动速度 与标准安装相同
引导方法
  • 导轨移动侧和固定侧都必须足够长，以防倒塌。如果需要缩短，请联系我们。
  • - 如果活动端和固定端之间的距离大于标准距离，则不会形成垂直（直立） 形，而是形成不规则形状。
    调整电缆/软管的长度，使其能够舒适地安装在电缆拖链内，然后夹紧两端。
  • -电缆拖链直线部分略微凸起。
    根据使用情况，安装后可能会出现膨胀现象，因此请确保有足够的空间。
备注
  • ·TK型、TKH型使用可缩小自由跨度部分凸起的特殊销 (水平销) 。
  • ·TK型、TKH型的支撑架尺寸 (高度) 可能比普通尺寸大。

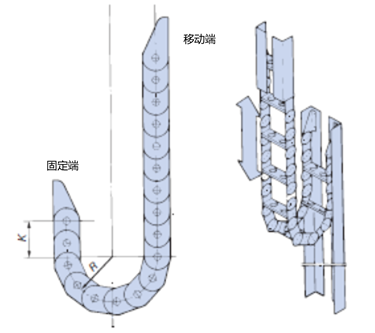

■垂直（悬挂）

特性 是悬挂使用的设置方法。
因产生拉伸负荷，无法使用选定图表。请参照选择标准表。
移动行程 参照以下一览表
支持物质含量
移动速度 与标准安装相同
引导方法
  • - 调整电缆/软管的长度并夹紧两端，使重量不会集中在弯曲半径的最低点。
  • ·确保电缆软管处于悬空状态，而不是放在支臂或支架上。
  • - 两侧均安装导轨以防止晃动。
    固定端长度与标准安装长度相同，活动端长度为2至3节。如果您需要更短的长度，请联系我们。
  • -电缆拖链直线部分略微凸起。
    根据使用情况，安装后可能会出现膨胀现象，因此请确保有足够的空间。
备注 ·TK型、TKH型使用可缩小自由跨度部分凸起的特殊销 (水平销) 。
・TK型、TKH型款式可能会比通常款式增加支撑物尺寸 (高度) 。
垂直（悬挂）形规格一览表(表上没有的尺寸请咨询。)
尺寸 最大限度
移动行程
米		 最大
支撑物质量
kg/m		 最大
移动速度
m/min		 尺寸 最大限度
移动行程
米		 最大
支撑物质量
kg/m		 最大
移动速度
m/min		 尺寸 最大限度
移动行程
米		 最大
支撑物质量
kg/m		 最大
移动速度
m/min
TKP13H1060.6300TKR20H2892300TK07081560
TKP18H1471300TKC34H258.55300TK09573060
TKP18H1571300TKC47H36118300TK13095060
TKP25H155.51300TKC64H50916300TK18011.55060
TKP35H2252300TKC85H684.535300TKH250875060
TKP45H25144300TKC91H56916300
TKP58H39106300TKC91H8010.540300
TKP62H3457.5300TKMK47H284.56300
TKP68H46106300TKMK65H421715300
TKP90H50716300TKMK95H588.540300
TKP125H745.522300TKMK125H721040300
TKP91H56916300
TKP91H801140300

注意：这适用于固定端位于移动行程中心的情况。

注)MW规格除外 (MW规格的采用请联系本公司)

返回此页面的顶部

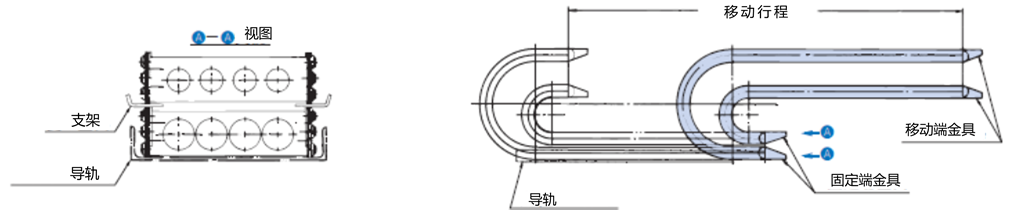

上面固定型 (下移动型)

■适用型号-所有品种

特性 与标准设置相反，是下侧移动的规格。
移动行程 与标准安装相同
支持物质含量
移动速度
引导方法
  • 需要一个与下侧移动边同时移动的移动导轨。
  • ・如果导轨不够无法安装，请联系我们。
  • ・如果导轨无法移动，则在电缆拖链上安装导轮。
    在地面上安装滚筒输送机。
备注 TK型、TKS型、TKH型使用可缩小自由跨度部分凸起的特殊销 (水平销) 。
返回此页面的顶部

水平规格

■适用型号-TK型、TKP型、TKC型、TKMK型、TKMT型、TKUA型

特性 电缆拖链水平放置使用。
这适用于支架安装面水平、移动行程较长或垂直方向空间有限的情况。
移动行程 参照以下一览表
支持物质含量
移动速度
引导方法
  • -电缆拖链的底部和两侧都需要导轨。
    如果您无法安装导轨请联系我们。
  • - TK 和 TKH 型均配备侧置滚子，用于引导两侧的导轨。
  • ·TK型、TKH型的主体下侧需要脚轮或滑靴。
  • ·TKP型、TKC型、TKMK型、TKMT型的主体为工程塑料制造，因此可以直接滑动使用。
备注 TK型、TKH型的销钉使用可缩小自由跨度部分凸起的特殊销钉 (水平销钉) 。
水平规格一览表(表上没有的尺寸请咨询。)
尺寸 最大限度
移动行程
米		 最大
支撑物质量
kg/m		 最大
移动速度
m/min		 尺寸 最大限度
移动行程
米		 最大
支撑物质量
kg/m		 最大
移动速度
m/min		 尺寸 最大限度
移动行程
米		 最大
支撑物质量
kg/m		 最大
移动速度
m/min
TKP13H10130.660TKP91H5645460TKMK47H2818260
TKP18H1415160TKP91H8064860TKMT47H2618260
TKP18H1515160TKC34H2531260TKMK65H4294460
TKP25H1511160TKC47H3643360TKMT65H3894460
TKP35H2211260TKC64H5045460TKMK95H5871660
TKP45H2548260TKC85H6831660TKMT95H5471660
TKP58H3934360TKC91H5645460TKMK125H7273860
TKP62H3421360TKC91H8056860TKMT125H6873860
TKP68H4634360TK070301430
TKP90H5042460TK095301830
TKP125H7430660TK130602430
TK180802630
TKH2501004430

注)MW规格除外 (MW规格的采用请联系本公司)

返回此页面的顶部

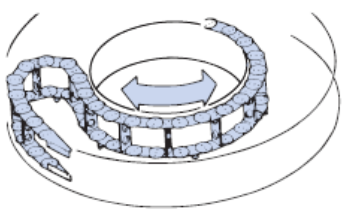

水平旋转式 (横旋转式)

■适用型号-TK型、TKP型、TKC型 (一部分)

※TKUA型也适用。讨论时请咨询本公司。

特性
  • ·用于引导电缆软管在水平面中来回旋转。
  • 电缆拖链是特殊类型的，可以双向弯曲。（标准类型的支架不能使用，因为它不能向相反方向弯曲。）
最大旋回角度 约360°(根据条件，可能更多或更少。)
支持物质含量 请参阅水平规格。
移动速度 30m/min以下
引导方法
  • 需要内外周导轨、固定导轨等。
  • ·TK型有时需要脚轮、导靴、导辊、导架等。
返回此页面的顶部

水平旋转式 (横旋转式)

■适用型号-TK型、TKP型

※TKUA型也适用。讨论时请咨询本公司。

特性
  • ·用于引导电缆软管在垂直面内纵向来回旋转。
  • 电缆拖链是特殊类型的，可以双向弯曲。（标准类型的支架不能反向弯曲，因此无法使用。）
最大旋回角度 180°至200°(根据条件，这以上也是可能的。)
支持物质含量 请参阅垂直（悬挂）形。
移动速度 60m/min以下
引导方法
  • 需要带法兰的滚筒、固定导轨等。
  • ·TK型有时需要导辊等。
返回此页面的顶部

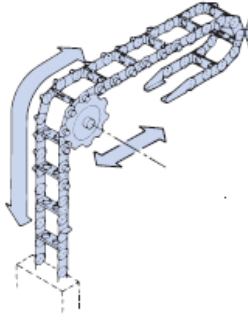

吊坠式

■适用型号-TK格式

特性
  • ·用于需要垂直或二维 (垂直和水平) 移动的吊坠式开关盒等。
  • ·将连接板的中心销作为特殊销，由链轮驱动。
移动行程 自由跨度必须在目录能力范围内。
支持物质含量 在目录能力范围内。
移动速度 60m/min以下
引导方法 需要链轮。
备注 支架高度可能会高于标准高度。
返回此页面的顶部

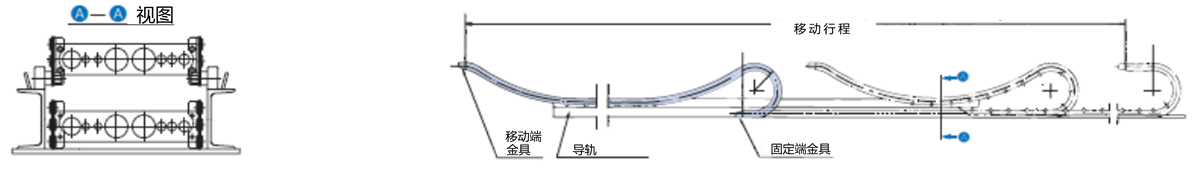

组合设置

■适用型号-TK格式 (TK070除外)

特性
  • ・当移动行程较长时，支撑材料的用量较大，无法选择两个支撑辊。
    当预期使用寿命较长时，可通过缩短无支撑长度来实现。
  • -在主体侧面安装 1 至 5 个侧置滚子。
移动行程 ·TK180 50m以下·TK130 42m以下·TK095 24m以下·且标准规格的约4倍以下
支持物质含量 在目录能力范围内。
移动速度 30m/min以下
引导方法 电缆拖链的高度方向需要导轨。在侧置滚子下降的位置设有凹槽。
返回此页面的顶部

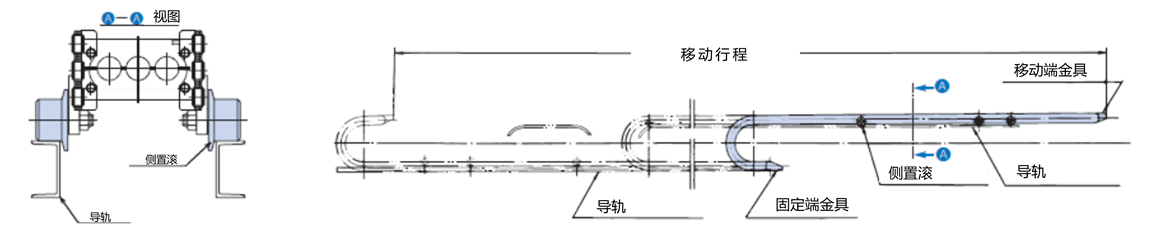

导轮规格

■适用型号-TK (TK095、TK130、TK180 (R300或更高版本))

特性
  • ・移动行程很长，但如果安装了带有支撑滚轮或侧置滚子导轨，可能会妨碍机器通行或机器跨越。
    当您想要有效利用安装空间时，请使用此功能。
  • ・将导轮安装到主体上。
  • -电缆拖链采用特殊形状弯曲。
移动行程 相当于2个目录支承辊。(不能再大了)
支持物质含量 在目录能力范围内。
移动速度 30m/min以下
引导方法 它需要导轨才能运行。
返回此页面的顶部

多段式

■适用型号-TK型、TKH型、TKP型、TKC型、TKMK型、TKMT型、TKUA型

特性
  • ·安装宽度空间不足，电缆软管不能横向排成一列时使用。
  • - 多个弯曲半径不同的电缆拖链以父子方式堆叠，宽度相同。
  • - 对于 TK 和 TKH 型，支撑内部电缆拖链的支架安装在外部电缆拖链的内侧。
  • ·TKC型、TKP型、TKMK型、TKMT型、TKUA型直接堆叠。
移动行程 与标准安装相同但是，支撑辊通常不可用。
支持物质含量 在目录能力范围内。
移动速度 与标准安装相同
引导方法
  • ·TK型、TKH型与标准相同
  • ・TKC、TKP、TKMK、TKMT 和 TKUA 型具有较高的侧壁和水平间隙较小的导轨，就像长跨距规格一样。
备注 在外部电缆拖链上安装支撑滚轮很困难。
返回此页面的顶部
