技术资料同步带和同步带轮

使用说明（止动带轮^​S型和 S 型镀层规格）

安装

• 1) S型规格时
  请擦去轴表面的灰尘，薄薄地涂上油或润滑脂。(不能使用含有钼类减磨剂的东西。)
  拔下套筒的紧固螺栓，将滑轮及套筒接触面擦拭干净，涂上润滑油或润滑脂。
  也请涂在紧固螺栓的螺丝部及座部。通过涂油或润滑脂可获得稳定的螺栓紧固力，请务必涂抹。
  不涂抹时，可能会导致传递扭矩不足或螺栓松动。
• 2) S型电镀规格时
  请将轴表面的灰尘、油分完全擦拭干净。拔下套筒的紧固螺栓，将滑轮及套筒接触面擦拭干净。
  不需涂油或润滑脂，请勿使用。
  另外，为了获得与涂用油或润滑脂相同的效果，事先在螺栓上涂有特殊涂层，请勿涂抹。
• 3) 轻轻拧紧固定螺栓，使套筒处于临时组装状态。
• 4）用手轻轻地将你在步骤 3 中临时组装的止动带轮推入指定位置。

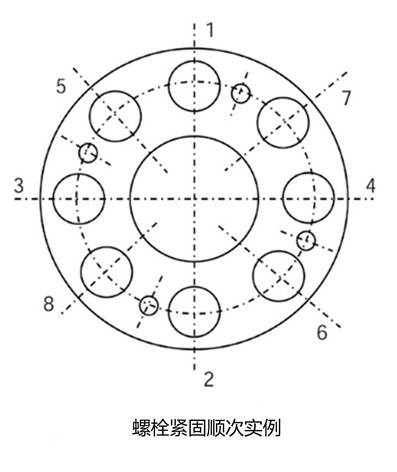

• 5) 请按额定拧紧扭矩M _A的1/4,按对角线上的顺序均匀拧紧螺栓。
• 6) 将拧紧扭矩提高到M _A的1/2,然后按照5) 中的方法拧紧。
• 7) 将拧紧扭矩提高到额定值，然后按照5)、6) 中的方法拧紧。
• 8) 请以额定拧紧扭矩，沿圆周方向依次拧紧所有拧紧螺栓。请重复这个数次。
  所有拧紧螺栓以额定拧紧扭矩完全拧紧后安装完成。

安装注意事项

• ·拧紧螺栓时，请务必使用扭矩扳手。拧紧时请遵守拧紧要领和拧紧扭矩M _A。使用扭矩扳手以外的扳手或手动紧固作业不正确，可能会导致打滑或变形等事故。
• ·扭矩大于拧紧扭矩时拧紧螺栓会导致螺栓损坏。拧紧扭矩以下会导致螺栓松动，因此请务必使用标准的拧紧扭矩M _A拧紧。
• ·请勿使用非本机自带的紧固螺栓。会成为螺栓破损等事故的原因。因丢失、更换等需要新螺栓时，请与本公司联系。

拆卸

• 1) 确认皮带轮和轴没有受到扭矩等负荷后，依次松开紧固螺栓并拔出。
• 2) 将拔出的螺栓放入拆卸用螺钉孔内，均匀拧紧，锁定状态解除。

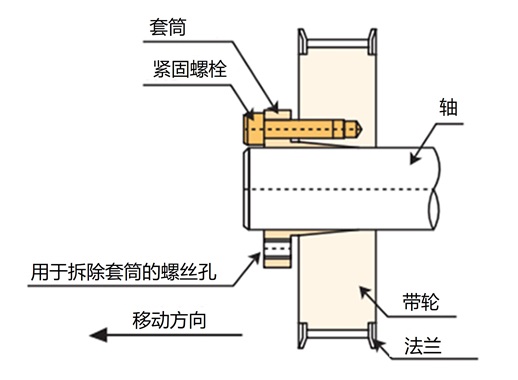

螺栓紧固时的滑轮移动

安装锁定系列S型时，从最初固定到最终拧紧，带轮沿轴向移动0.5mm~1.0mm。

因此，在对中时，请预先估计滑轮移动量进行安装。

滑轮的移动方向请参照右图。

一般说明

• 1) 允许的传动扭矩：选择负载扭矩，使得产生的最大扭矩乘以使用系数始终等于或小于传动扭矩。
• 2) 轴径公差和表面粗糙度:轴径公差为h8,轴表面粗糙度为Ra 3.2。
• 3) 安装在带键槽的轴、D型轴上
  安装在电机轴等已加工键槽的轴或D型轴上时，容许传递扭矩会减少10%。
• 4) 安装在抛光棒钢上
  安装在保证了机械性能的抛光棒钢 (拉拔材料尺寸容许直径8级~10级) 上时，容许传递扭矩会减少10%。
• 5) 轴材请使用S35C以上的实心轴材。
• 6) 工作温度范围:-15°C至80°C (铝:0°C至50°C)
• 7）拧紧螺栓时务必使用扭矩扳手。
  （请务必按照您所使用扭矩扳手的使用使用说明书正确使用。）

[无镀铝] 螺栓和拧紧扭矩M _A

套筒编号	螺栓尺寸	螺栓拧紧扭矩 N・m{kgf・m}
S1	M4x16	4.2 {0.43}
S2	M5x18	8.3 {0.85}
S3, S4	M5x20
S5	M5x22
S6	M6x25	16.8 {1.71}
S7	M8x30	40.5 {4.13}

[电镀规格] 螺栓与拧紧扭矩M _A

套筒编号	螺栓尺寸	螺栓拧紧扭矩 N・m{kgf・m}
S1	M4x16	3.4 {0.35}
S2, S3, S4	M5x20	6.8 {0.69}
S5	M5x25
S6	M6x25	13.6 {1.39}
S7	M8x30	32.8 {3.35}
