技术资料同步带和同步带轮

使用说明（止动带轮​C型）

使用说明

安装

  • 1)如果轴表面有灰尘、污渍等，请用布等擦拭干净。如果有灰尘、污渍等，请将滑轮毂和夹持器的接触面擦拭干净。
  • 2)紧固螺栓的座面及螺钉面已事先涂有固体润滑剂，请勿擦拭或涂油或润滑脂。
  • 3)对于滑轮轮毂上有四个狭缝的滑轮，请将夹紧套环的位置设置为与套环的狭缝大致相同。

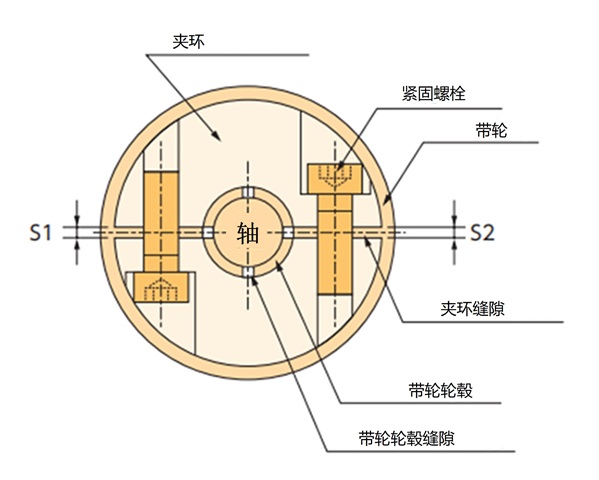

  • 4)确认定位后，请以标准拧紧扭矩 (下表所示的螺栓拧紧扭矩M A) 的1/2左右交替拧紧左右螺栓。此时，请一边调整左右彩色狭缝的宽度S 1、S 2，一边拧紧，使其目测基本均匀。
  • 5)请以标准的拧紧扭矩M A交替拧紧左右螺栓。螺栓不旋转的话，安装就完成了。
安装

安装注意事项

  • ·拧紧螺栓时，请务必使用扭矩扳手。拧紧时请遵守拧紧要领和拧紧扭矩M A。使用扭矩扳手以外的工具或手动紧固操作不正确，可能会导致打滑或变形等事故。
  • ·拧紧螺栓超过标准拧紧扭矩时，可能会损坏螺栓。此外，低于标准拧紧扭矩拧紧螺栓会导致螺栓松动。拧紧螺栓时，请务必遵守标准的拧紧扭矩M A。
  • ·请勿使用非本机自带的紧固螺栓。会成为螺栓破损等事故的原因。因丢失、更换等需要新螺栓时，请与本公司联系。
  • ·轴径公差及表面粗糙度:轴径公差为h8,轴表面粗糙度为Ra 3.2。

表1螺栓拧紧扭矩一览表

钳位色框编号 螺栓尺寸 螺栓拧紧扭矩M A
C1, C2 M4 3.8N・m 0.39kgf・m
C3, C4, C5 M5 7.5N・m 0.77kgf・m
C6 M6 12.6N・m 1.3kgf・m

拆卸

确认皮带轮和轴没有受到扭矩或推力等负荷后，请松开左右螺栓取下。
