TERVO伺服电机减速机伺服电机装配流程

电机轴为圆轴时 (输入轴夹紧型)

• 1. 安装减速机时，使电机安装面朝上。
• 2.电机轴的锈和灰尘、防锈油等，请擦干净。
• 3.取下法兰的橡胶罩盖，旋转输入轴，将螺栓的头部对准孔的位置。
  请确认固定螺栓是否因L型扳手等而松动。
• 4.请将电机轴平稳地插入输入轴。请充分注意不要倾斜电机轴插入。
• 5.内部部分完全插入后，用适当的螺栓和拧紧扭矩将其完全固定在法兰上。
• 6.请使用扭矩扳手，以指定的拧紧扭矩拧紧输入轴的固定螺栓。
• 7.请装上橡胶罩盖。以上完成电机的安装。

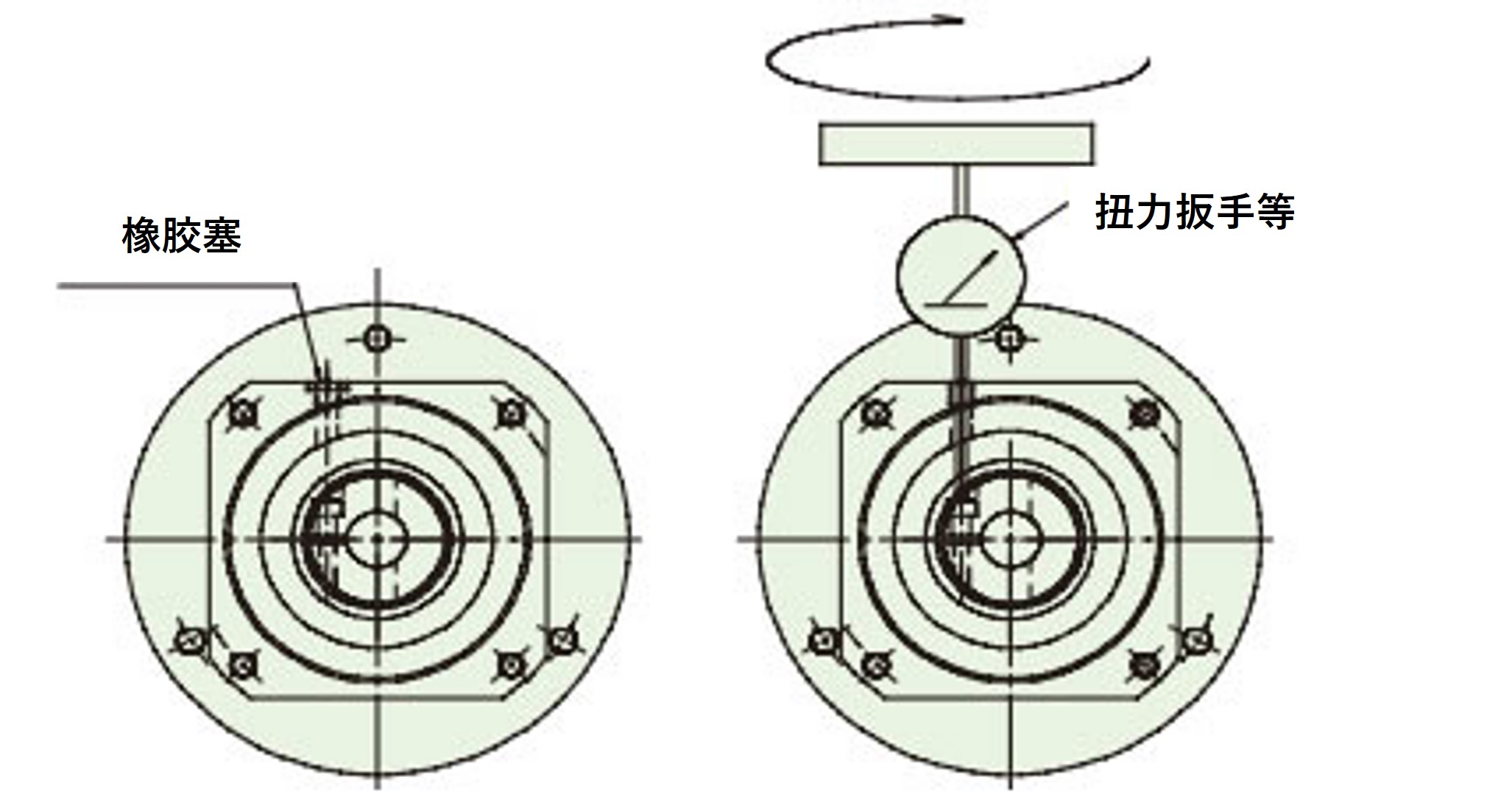

夹紧规格固定螺栓的拧紧

在输入轴夹紧型上安装带键电动机

带键的电机轴，取下键后，与圆轴一样可作为夹紧型使用。

在与夹紧部的狭缝位置相反180度的一侧设置电机的键槽 (D切口) 。

按照安装圆轴相同的步骤安装减速机。
