安装注意事项

• 1.润滑时使用润滑脂，润滑脂可能会飞散。请充分注意周围的影响。(担心飞散的情况下，推荐防尘罩。)特别是吊着使用时，润滑脂可能会滴下。
• 2. 本产品可采用吊装、水平和悬挂三种安装方式。但是，采用水平或悬挂方式安装时，如果主机重量和搬运物的重量（力）直接作用于安装螺栓上，则可能损坏设备。请确保安装螺栓不承受载荷。（图1）

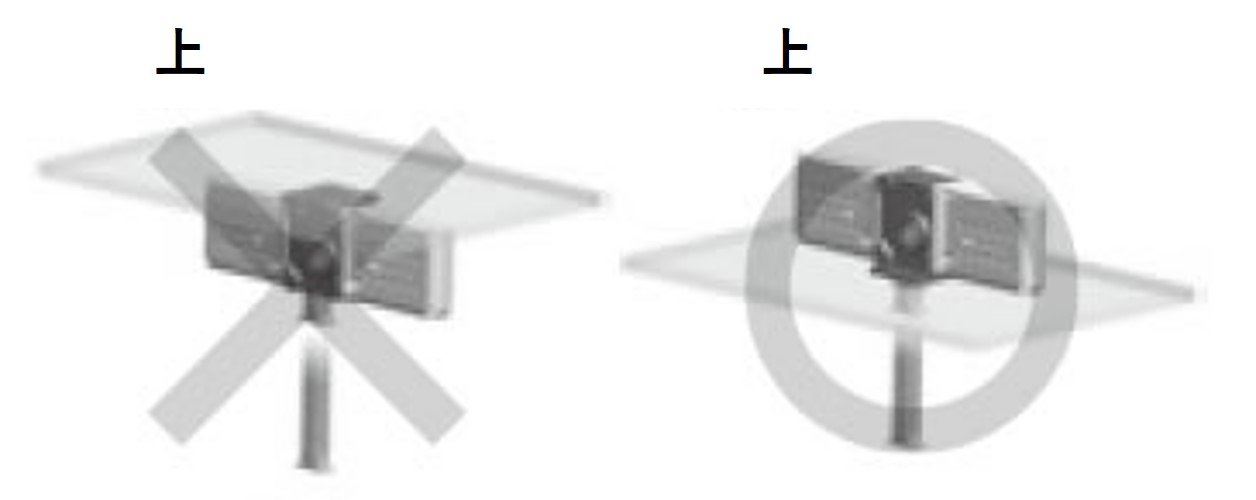

  吊装



  水平安装挤压时

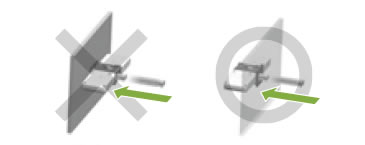

  水平安装拉伸时



  图1安装方向的可否 (一例)

• 3. 对于无电机机械，安装电机、减速机、主机等部件时，应准备一个足够坚固的底座，以确保正确安装，并具有足够的安全系数，即使在施加最大负载的情况下，也能防止安装过程中中心定位精度出现偏差。此外，还应提供独立的机构来校准电机输出轴和零级压缩机（ZCA）输入轴的中心高度。如果轴中心高度未对准，则电机输出轴和零级压缩机（ZCA）输入轴将受到旋转弯曲力的作用，这可能会损坏轴。
• 4.例如，使用链带驱动轴时，请确保作用在轴上的悬载小于或等于允许的悬载。(详细内容请参照选定页)
• 5. 安装时，请使用驱动单元上的四个安装螺纹孔和开端金具牢固地固定产品。（安装螺栓不包含在内。）安装螺栓的尺寸应符合表1的规定，螺栓强度等级应为10.9级（JIS B 1051）或更高。螺栓的拧入深度应根据安装材料的强度进行调整。

  表1安装螺栓尺寸

  型号	驱动部 (底面)	驱动部 (侧面)	开端金具
  ZCA25	M5	M5	M4
  ZCA35	M6	M6	M5
  ZCA45	M8	M8	M8

  另外，安装时请防止螺栓松动。

• 6.在任何情况下，请勿在行程末端进行止挡。如果进行固定，会对本体内部造成重大损伤。
• 7. 确保施加在主体上的载荷与Zip Chain的运动方向在同一轴线上。如果载荷的方向或位置不当，Zip Chain可能会受到弯曲或侧向载荷，从而造成损坏（图 2）。务必在运动方向上安装线性导轨，以防止Zip Chain受到直接的侧向载荷或弯曲、扭转力矩。


  图2

• 8. Zip Chain由许多相互连接的链节组成，形成柱状结构。柱状链条可能会出现轻微的扭曲或变形。
• 9. 请为所使用的行程预留足够的行程余量。如果行程超出范围，止动器可能会损坏，链条可能会脱落，或者开端金具可能会与驱动装置碰撞，从而损坏主体。
• 10.为了限制行程而设置的限位开关，请根据惯量进行设定。
• 11. 请事先检查轴的旋转方向和Zip Chain的运动方向。（参见外部尺寸。）旋转方向错误可能会损坏主体。如果安装了电机，请注意，链条相对于电线的运动方向会因电机转速而异。
• 12. 确保灰尘或碎屑等异物不会粘附或混入Zip Chain、驱动开口等处。这会加速磨损，并可能是链条断裂或运动部件损坏的主要原因。

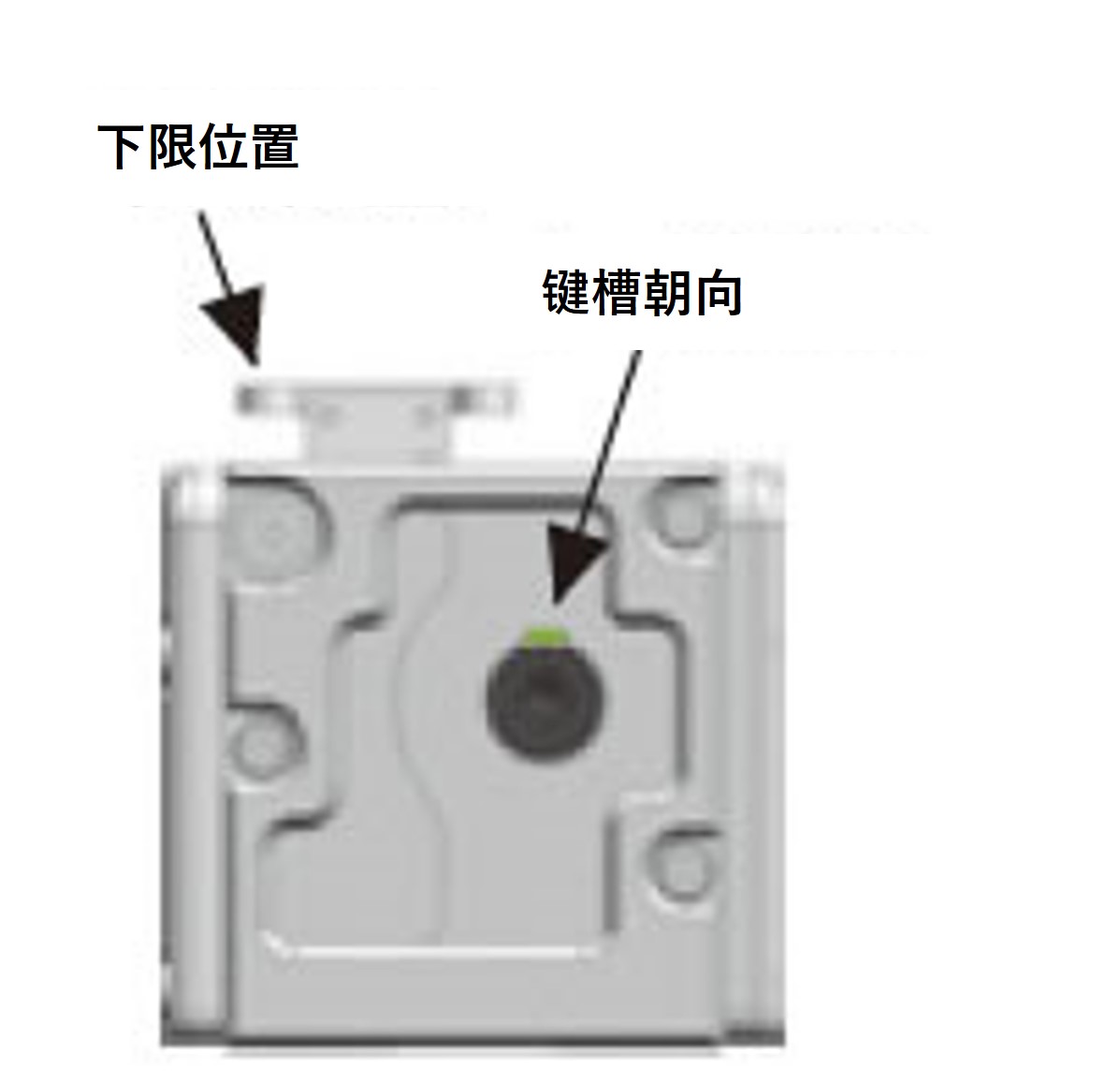

• 13. 如果驱动单元底部朝下安装，则在最低行程极限位置，轴键槽几乎朝上（见图3）。但是，在同步等操作过程中，由于背隙等因素的个体差异，会存在一定的偏差，因此请提供单独的相位调整机构。如果相位不正确，每个ZCA单元上的负载将会增加，这可能导致链条弯曲或轴断裂。调整相位时，请使用椿本动力锁^​或类似工具在Zip Chain最低位置调整尖端高度。


  图3

• 14.用于吊挂装置时，为了以防万一链条断裂，请务必设置安全装置和安全栅栏，绝对不要进入吊挂物的下面。有可能导致人身事故时，恕不制造及销售。
• 15.如果水平安装使用上、下安装用防尘罩，防尘罩会在早期损坏。水平安装时，需要装有特殊零件的专用防尘罩。另外制作，请吩咐。
• 16.由于结露或湿气等原因，润滑脂可能会提前老化或流出。在特殊环境下使用时，请在报价时与我们联系。
• 17. 请勿对Zip Chain传动装置进行任何其他工作。
