变频器驱动注意事项

ZCA25M:电机容量60W-90W

• ・200V级产品可采用变频器驱动，但不能用于低频或高于60Hz的频率。此外，400V级产品不能采用变频器驱动。

ZCA35M、ZCA45M:电机容量0.2kW、0.4kW、0.75kW

• ・使用频率最高为120Hz，最低(低Hz域)不能超过变频器的容许值。0.75kW的高能效电机在标准电机的6Hz～60Hz范围可以以额定力矩运转。
• ·在高速范围内，由于kW恒定，因此扭矩与转速成反比下降。另外，由于转速上升，马达噪音、马达风扇噪音、减速部噪音、振动等也会增加。
• ·在低速区域，电机的运行效率和冷却效果降低，因此温度上升较大。请降低扭矩使用。

输出扭矩 (%) 以60Hz时电机的额定功率为100%。
(将基本频率设置为60Hz)

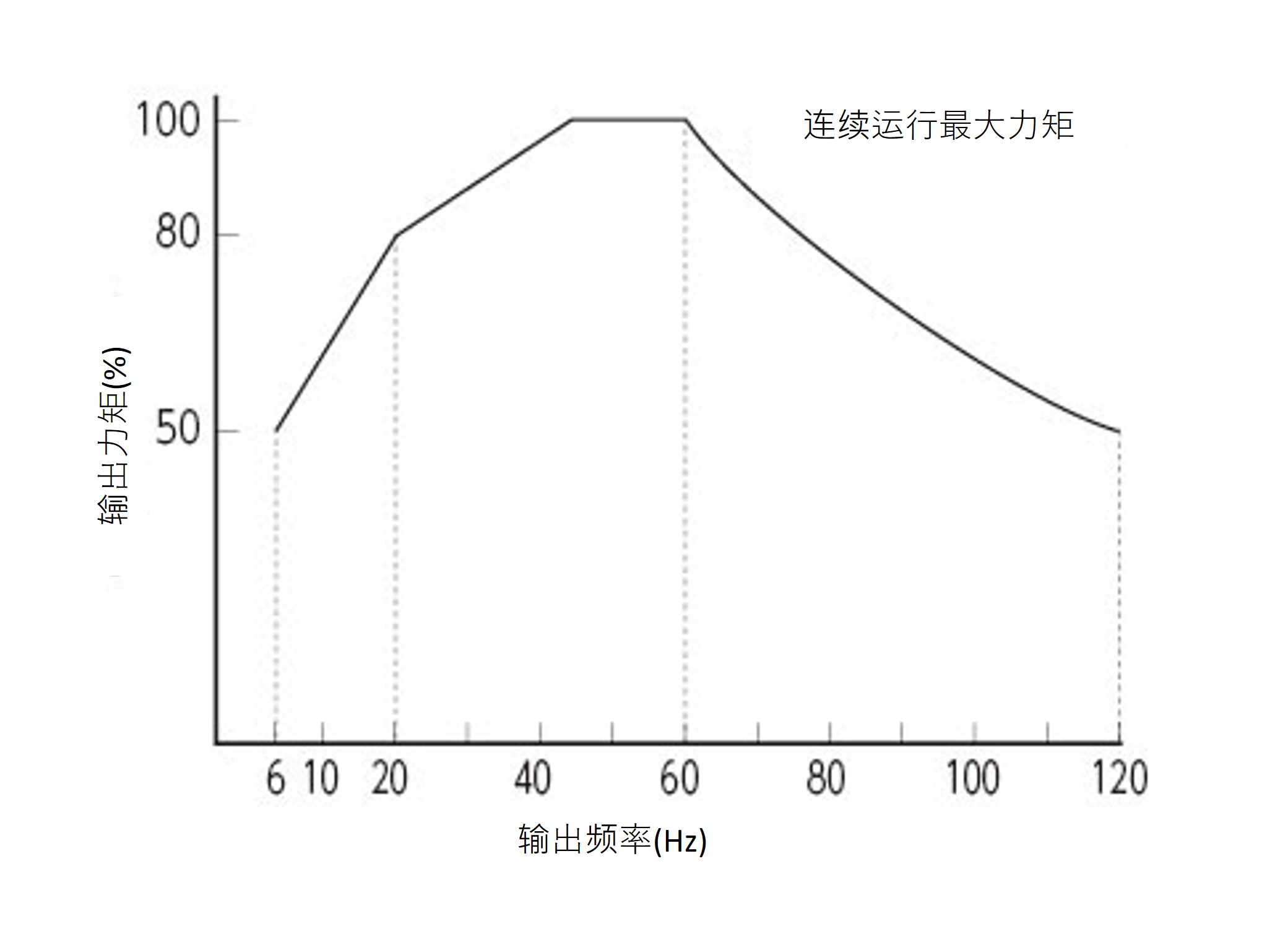

0.2kW·0.4kW马达时

输出扭矩 (%) 以60Hz时电机的额定功率为100%。
(将基本频率设置为60Hz)

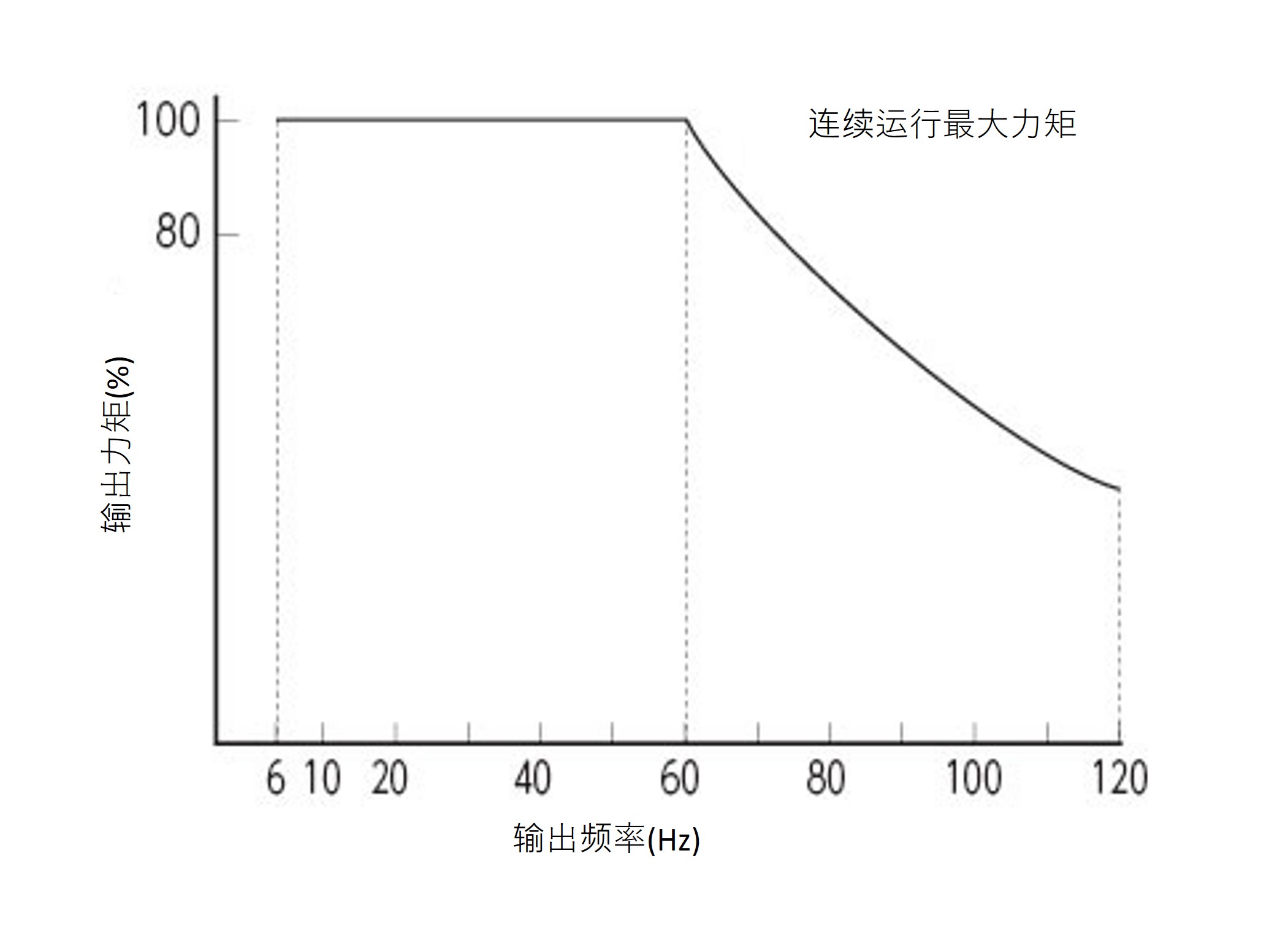

0.75kW电机时

刹车制动的注意点

• ·由于制动器需要规定的电源(频率、电压)，因此请单独操作制动器电路。详细内容请参照“带制动器的电机接线”。
• ·标准品中，制动器导线是以电机导线和螺丝固定的状态出厂的，请拆下螺丝分别接线。
• - 制动时，请将转速保持在 60Hz (1800 r/min) 以下。以高于 60Hz 的高速制动会导致机械损坏、刹车片异常磨损和发热等问题，因此请始终在 60Hz 或以下运行。

变频器驱动400V级电机时

• - 400V级电机作为特殊型号提供。400V级电机可能因变频器开关产生的高压浪涌（微浪涌）而发生绝缘击穿。因此，电机必须配备微浪涌抑制装置，即使未明确标明，我们的400V级电机也已配备微浪涌抑制装置。但是，如果浪涌电压超过1250V，请在变频器侧安装抑制滤波器或电抗器。

其他注意事项

• ·温度升高，噪音和振动将大于商用电源。
• 为防止电机过热，可将电子热敏电路设置为通用电机特性，或在变频器和电机之间安装热继电器。
• ·在基频50Hz下使用时，输出扭矩请设定为上表的×0.8。(仅0.2kW和0.4kW)
• ・另有 0.2kW 和 0.4kW 的变频电机可供选择。
