技术资料直线作动机电动高速丝杆允许屈曲载荷
容许失稳载荷表

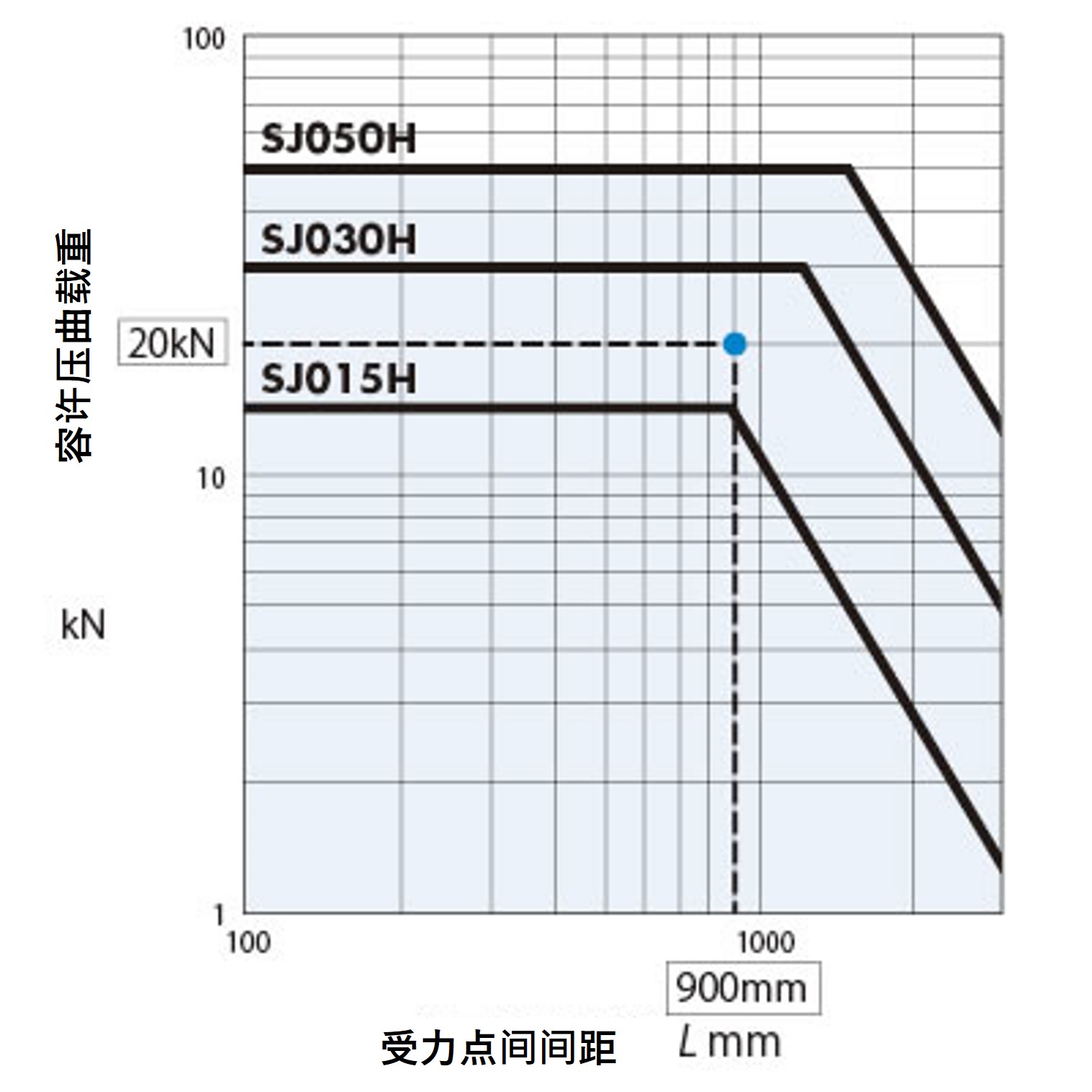

- ·用于压缩载荷时，请根据此图表确定失稳载荷的千斤顶编号。失稳选定图表是预测失稳安全率SF=4的图表。
- (1)下图请从安装状态选择作用点间距离L。(除下图所示的安装状态以外，请另行咨询。)
- (2)请根据1台千斤顶的负荷W (纵轴) 与作用点间距离 (横轴) 的交点选择千斤顶的框号。
- ·请勿施加横向负荷。右图的失稳选取图形未考虑横向载荷。
- ·作为安装状态，如果在螺丝轴成为拉伸负荷的构造上下功夫的话，就不会发生弯曲，很经济。
底座固定-轴端支撑
底座固定-轴端固定
- 注)
- 1.该图的----线表示的是负荷W=20kN时，上述安装状态下作用点间距离为900mm的示例。
该图表预计失稳安全率sf=4,此时可选定满足纵轴、横轴交点的千斤顶SJ030H。 - 2.需要详细研究时，请参照以下公式进行确认。
作用点间距离:L (安装面至负荷安装面的距离)
| SJ015H | SJ030H | SJ050H | |
|---|---|---|---|
| 桌形开端金具（M） | 25mm | 33mm | 33mm |
| I 形开端金具(I) | 50mm | 75mm | 80mm |
| X尺寸 (MIN) | 187mm | 202mm | 236mm |
使用桌型或 I 型开端金具时，将每个端部形状的长度添加到实际行程中。
例如：当使用行程为 500 mm的 I 型开端金具SJ030H 时。
500 + 277 = 777mm
注）
安装客户提供的开端金具时，请将 X 尺寸（最小值）和开端金具的长度添加到实际行程中。请注意，X 尺寸不包括用于开端金具固定到螺杆轴端的 32 mm螺钉长度。
容许失稳载荷计算公式
千斤顶的螺纹轴允许的失稳负荷可通过以下方法计算。
PCR = m×
d2
L
2
确保 PCR > W × Sf。
PCR:容许失稳负荷N
d:螺纹底径mm
m:支撑系数 (20×10 4)
L:作用点间距离注) mm
W:1台千斤顶的负荷N
Sf:失稳安全率 (一般为4)
底座固定-轴端支撑
底座固定-轴端固定
| 容许失稳计算示例 |
|---|
|
SJ030H-TUT8M（行程 800mm）负载（W）24500N， PCR = 20×104×(30.72/1035)2 *L = 1002 + 33 = 1035mm ST800mm的X尺寸:1002mm 桌开端金具：33mm 来自产品页面 |
关于横向载荷
电动高速丝杆只能承受轴向载荷，不能承受轴向以外的载荷。
施加横向负荷时，请如右图所示设置导轨，避免横向负荷等直接作用于千斤顶。
