滚珠丝杆润滑

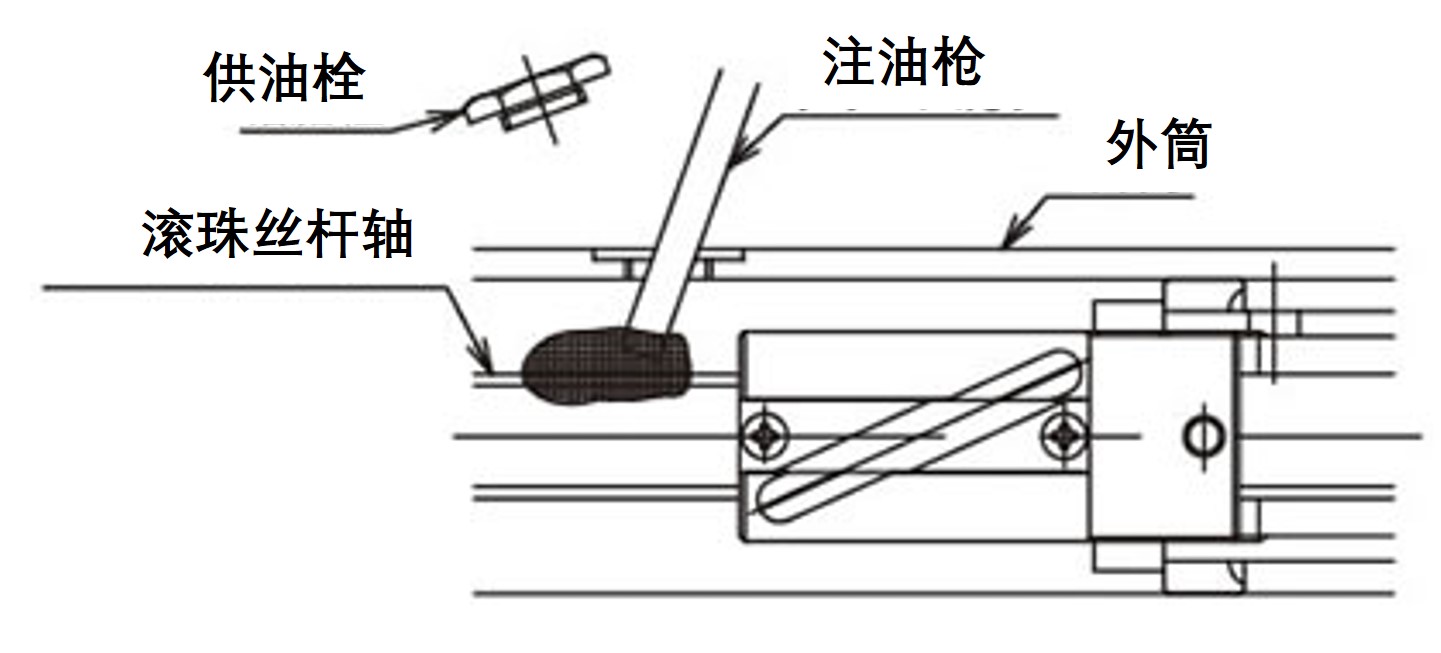

滚珠丝杆已预先润滑，无需额外润滑即可使用。请参考表 1 和表 2 添加润滑脂。润滑滚珠丝杆时，请拧下外缸上的润滑脂加注螺栓，将杆向前移动一个完整行程，用润滑脂枪将润滑脂涂抹在丝杠外周，然后在您使用的行程范围内来回移动杆。重复此操作 2 至 3 次。

表1专用润滑脂

*本润滑脂专为U系列电动缸设计，请勿使用其他润滑脂。

表2加脂循环

※上表值仅供长期使用之用，不代表使用寿命。

减速部的加脂

减速部的齿轮及轴承已通过润滑脂润滑预先填充到齿轮箱中，因此无需加脂，但从检查窗或加脂口确认润滑脂劣化时，请更换润滑脂。

减速部初期封入润滑脂

• 齿轮箱部分:Duffney Eponex SR No.1

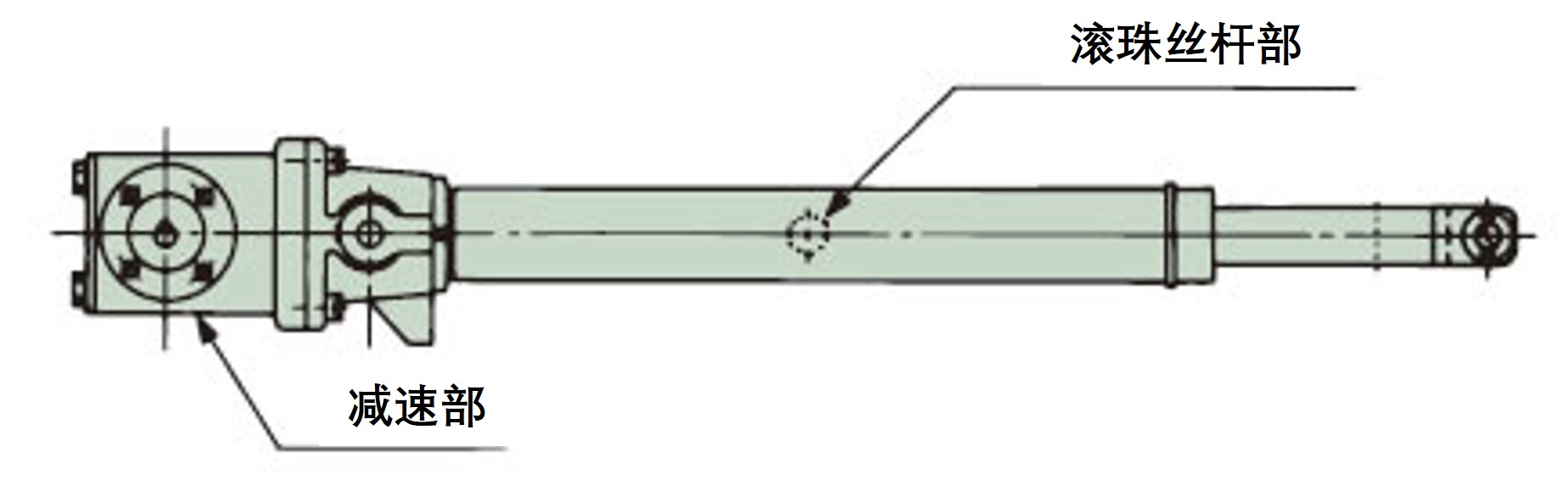

检查地点

安装注意事项 (U系列多重规格)

• - 确保轴颈支架中心与开端金具中心正确对齐。尤其是在油缸运转时，务必确保油缸不会因摆动而受到横向载荷。
• ・我们建议使用联轴器连接输入轴和驱动轴。请使用能够吸收不对中误差的联轴器，例如链式联轴器、齿轮联轴器或膜片联轴器。
• '- 如果用于连接驱动单元或油缸的联轴器的浮动轴较长,请注意其旋转可能会引起振动。另请考虑浮动轴的刚度和联轴器的背隙。
• ·所有型号都采用全封闭结构，可在户外正常使用，但在恶劣的环境下，如水和蒸汽，雪总是堆积，即使是户外形状也需要适当的盖子是的。环境温度因使用条件而异，一般在-15~60°C的范围内。请绝对不要在易燃环境中使用。有可能发生爆炸、火灾。此外，请避免在震动或冲击超过3G的地方使用。
• ·关于雾气环境下的使用，请咨询本公司。

使用说明 (U系列多规格)

• - 使用限位开关来调节行程的两端。
  电动缸上可以加装限位开关，请使用此功能。
• ·请在行程范围内使用。如果笔划过度，可能会损坏打印机。
• ・高速使用电动缸多规格时，滑行距离较长，撞针有可能越过限位开关。因此，务必在控制电路中启用自保持限位信号。
• ·随着推力，杆会产生旋转力，因此需要防止旋转。额定推力时的杆旋转力记载于机型一览中。在不连接前端部的状态下工作的情况下，或装上滑轮拉绳子等的情况下，也可以制作防旋规格的东西，请与本公司商谈。
• ·客户绝对不要调整C型推力检测用限位开关。推力检测的设定值可能会有较大差异。
