技术资料直线作动机电动缸选型

选定:U系列多规格

要求

选择程序

• 1.请根据使用方法决定类型 (A or C) 。
• 2. 根据负载性质和所用机器计算使用系数。
• 3. 根据划桨次数、使用频率和使用时长计算年运行距离。

  年运行距离公里）= 实际冲程（米）× 每日使用频率 × 每年运行天数 ×10^-3

• 4.负荷在行程途中变动较大时，请按下式计算当量负荷。

  P_M = P_MIN + 2×P_MAX 3

  P _M:当量载荷N{kgf}

  P _MIN:最小载荷N{kgf}

  P _MAX:最大载荷N{kgf}

• 5. 将装置的最大负载乘以使用系数，如果是联动操作，则除以连动系数和联动单元的数量，即可得到修正后的推力。

  修正推力 = 设备最大负载 ×使用系数 连接单元数 ×连动系数

• 6.请根据修正推力和行程从标准机型中选择使用型号。
• 7. 根据负载 - 预期运行距离计算使用寿命，并与年运行距离进行比较，以检查使用寿命。

使用系数

负载性质	使用机器实例	使用系数
无冲击顺畅动作 惯性小	减震器、阀门的开闭 输送机切换装置	1.0～1.3
轻微冲击动作 惯性中	料斗闸门的开闭、各种移载装置、 各种升降机升降	1.3～1.5
大冲击、震动动作 惯性大	平板车搬运重物、传送带用 缓冲器、大型盖的翻转开闭装置	1.5～3.0

注：以上使用系数为一般性指导原则，应根据使用条件确定。

连动系数

联动台数 (台)	2	3	4	5	6
连动系数	1.0	1.0	1.0	0.8	0.67

注)联动台数最多是6台。

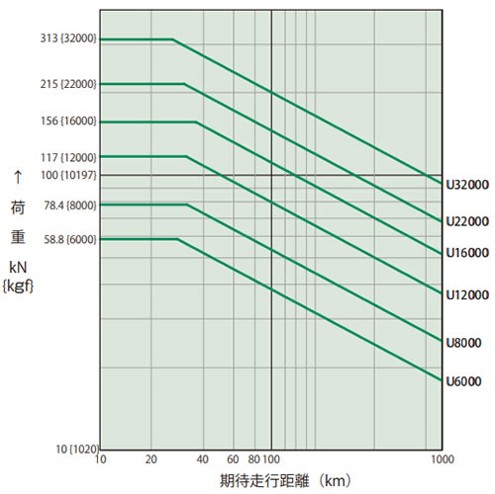

预计运行距离

预计运行距离为 L ₁₀ *根据使用寿命计算。

* _L10寿命是指一组相同的滚珠丝杆中 90% 或以上的滚珠丝杠在相同条件下运行时不会出现剥落现象的寿命。

驱动源选择:U系列多规格

可使用带减速机的电机、直流电机、伺服电机、变极电机等作为驱动电机。所用电机配备高效电动缸，可根据负载情况反转。务必使用带制动器的电机。制动器应为弹簧闭合式，制动扭矩不低于150%。

选择注意事项:U系列多规格

按压 (吸引) 容许停止次数

高频率停止按压 (吸引) 时

如果以每天10次以上的频率使用本机，请参见下表中各型号的本机停止总次数。

类型		LPUC6000 ～ LPUC32000
速度 (mm/s)
	LPUC6000	～22	～30
	LPUC8000	～24	～36
	LPUC12000	～12	～22
	LPUC16000	～17.5	～24
	LPUC22000	～17.5	～24
	LPUC32000	～12	～18
基准总停止次数 (×10 4次)		10	3

• 注)
  1.按压 (拉紧) 停止使用时，建议另外切断制动器部分的接线。
• 2.使用超过上表时，建议通过行程调整LS停止，但因装置原因需要停止按压 (吸附) 或内部停止时，请与本公司商谈。
• 3.停止按压 (吸附) 使用时，相对装置的强度请为额定推力的250%以上。

进行连动运转及行程位置控制时

即使在停止期间负载侧施加过载，杆也不能移动

C型的情况下，由于弹簧机构内置于动作部分，因此当负荷侧受到较大负荷作用时，弹簧会发生弯曲，杆会相应地移动。

如果负荷消失，就会恢复到原来的位置。

• ·多规格的A类型没有过载保护功能。气缸主体需要过负荷保护功能时，请选择C型。
• ·在输入轴或输出轴上安装链轮齿轮轮等时，请确保作用在轴上的悬载小于或等于允许的悬载。

容许O.H.L.≥ T×f×Lf R

OHL:过载 (N{kgf})

T:负荷扭矩 (N・m{kgf・m})

f:传动元件系数

Lf:负荷工作位置的系数

R：链轮、齿轮、V滑轮等的节距圆半径（米）

QH:轴的长度

l:负荷的作用位置

传动元件系数 (f)

链轮	1.00
齿轮	1.25
V带	1.50
平带	2.50

载荷作用位置的系数 (Lf)

ℓ/QH	0.25	0.38	0.5	0.75	1
Lf	0.8	0.9	1	1.5	2

图1

电动缸型号	LPU6000	LPU8000	LPU12000	LPU16000	LPU22000	LPU32000
允许的过载N{kgf}	5093{520}	6414{655}	6050{618}	7397{755}	11579{1182}	13605{1389}
