技术资料直线作动机电动缸选型
选定:F系列
要求
使用机器和使用方法
推力或载荷N{kgf}
行程mm
速度mm/s
使用频率启动次数/min
电源电压、频率
选择程序
- (1) 请根据推力或负荷N{kgf}、行程mm、速度mm/s从标准机型中选择适用型号。
- （2）允许的使用频率应为每分钟 2 次，允许的负载持续率应为 25%ED（5 分钟标准）或更少。
负载持续率是指每 5 分钟运行时间的百分比，以 5 分钟为周期计算。
F系列电动缸的允许工作频率在满足上表所示启动次数和负载持续率的范围内。负载持续率用以下公式表示。
负载持续率（%ED）= 每个周期运行时间 / 每个周期运行时间 + 停机时间 × 100%
寿命标准
寿命的基准是15000次往返。
*选择电动缸时，请选择推力足够的动力电动缸，并考虑安全系数，以确保工作负荷（静态和动态）不超过额定推力。
※请务必阅读此处的注意事项。

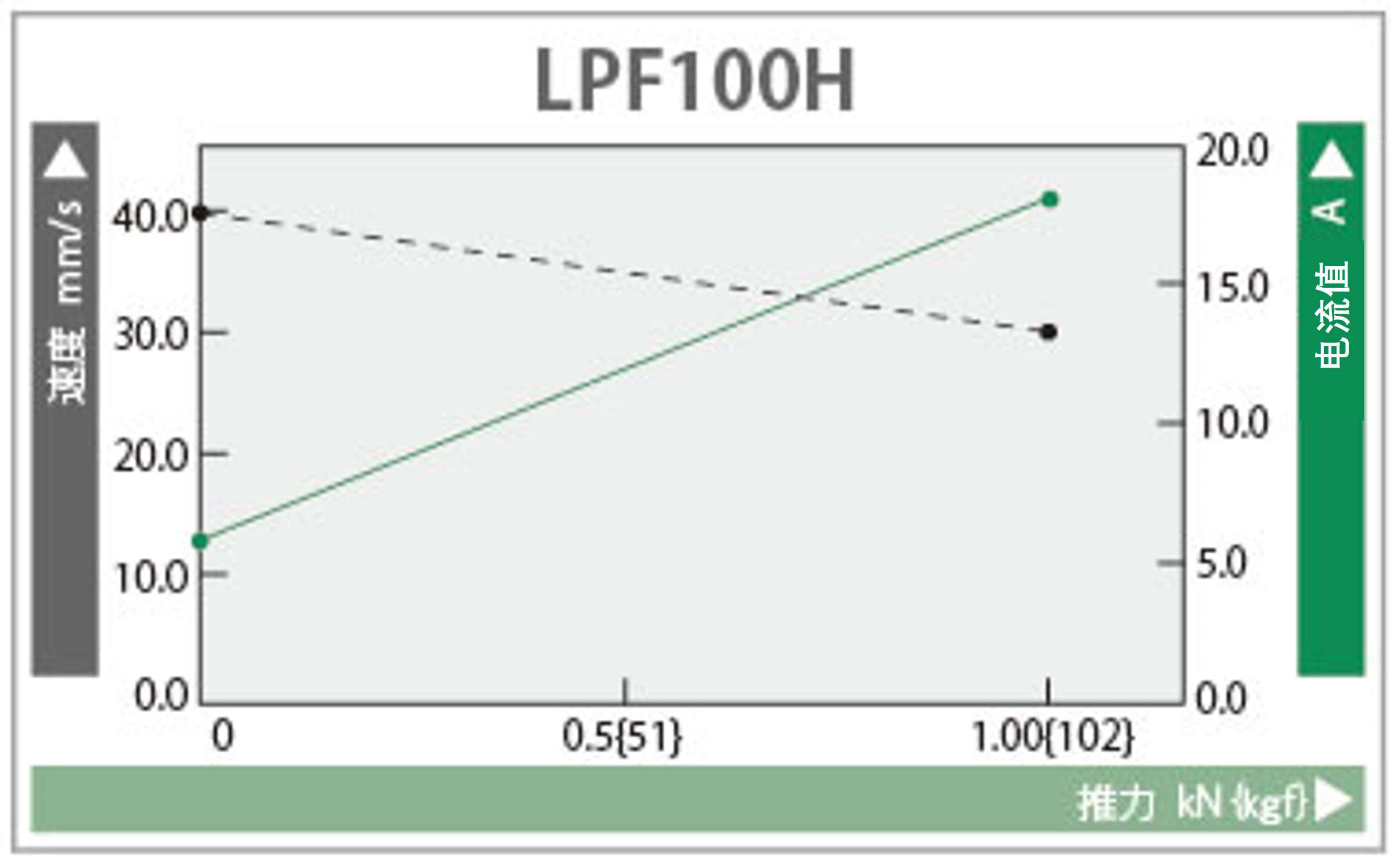

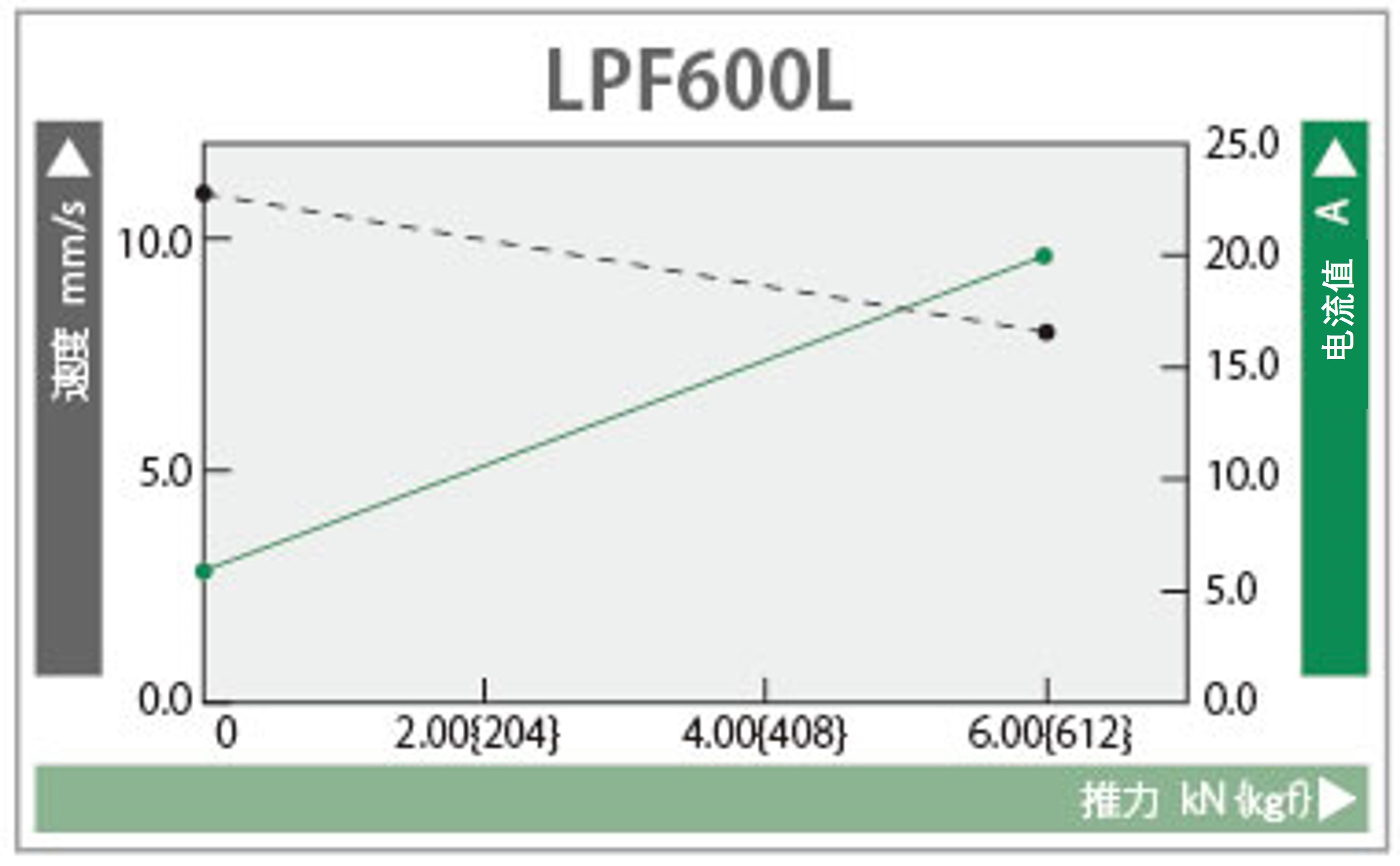

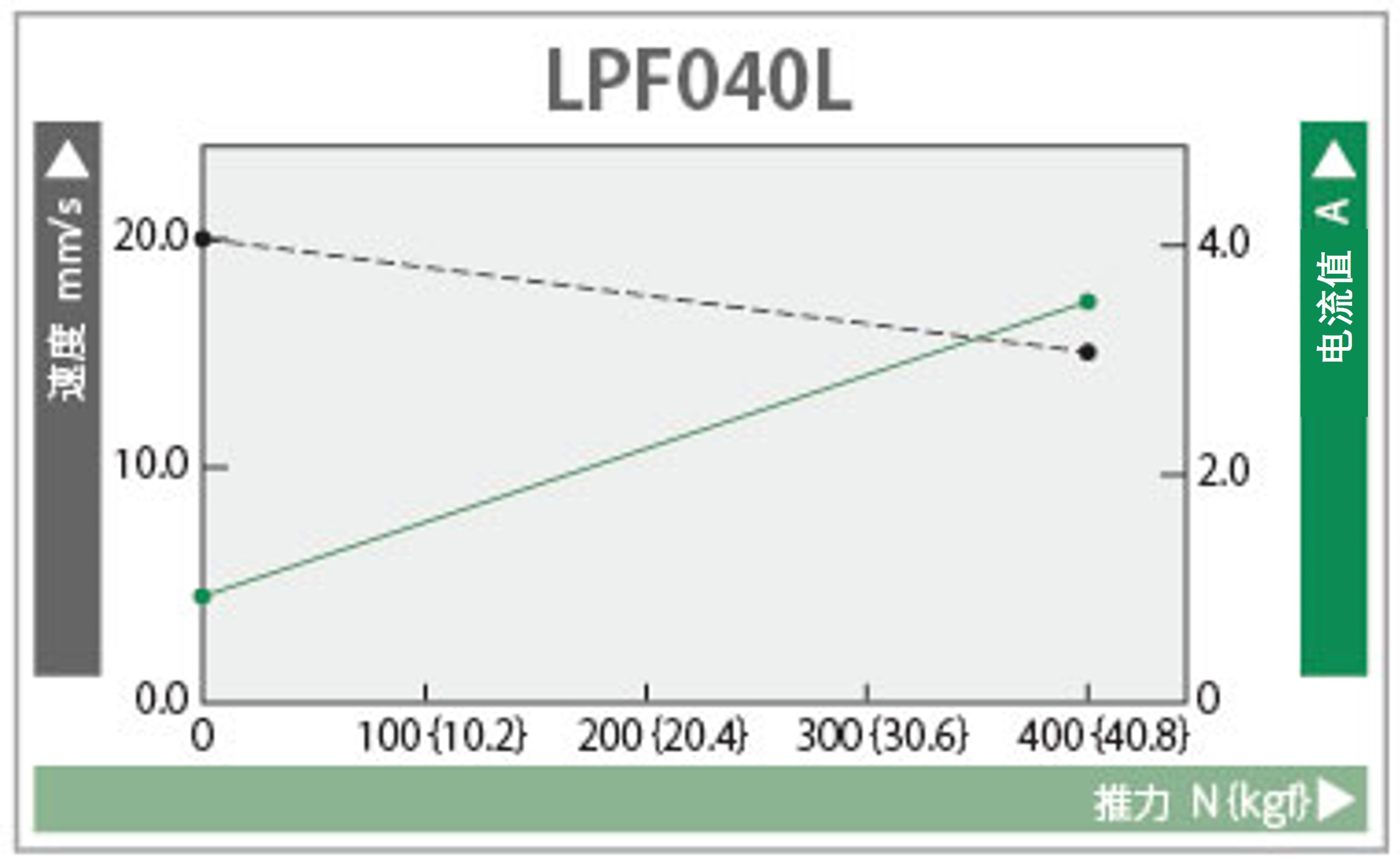

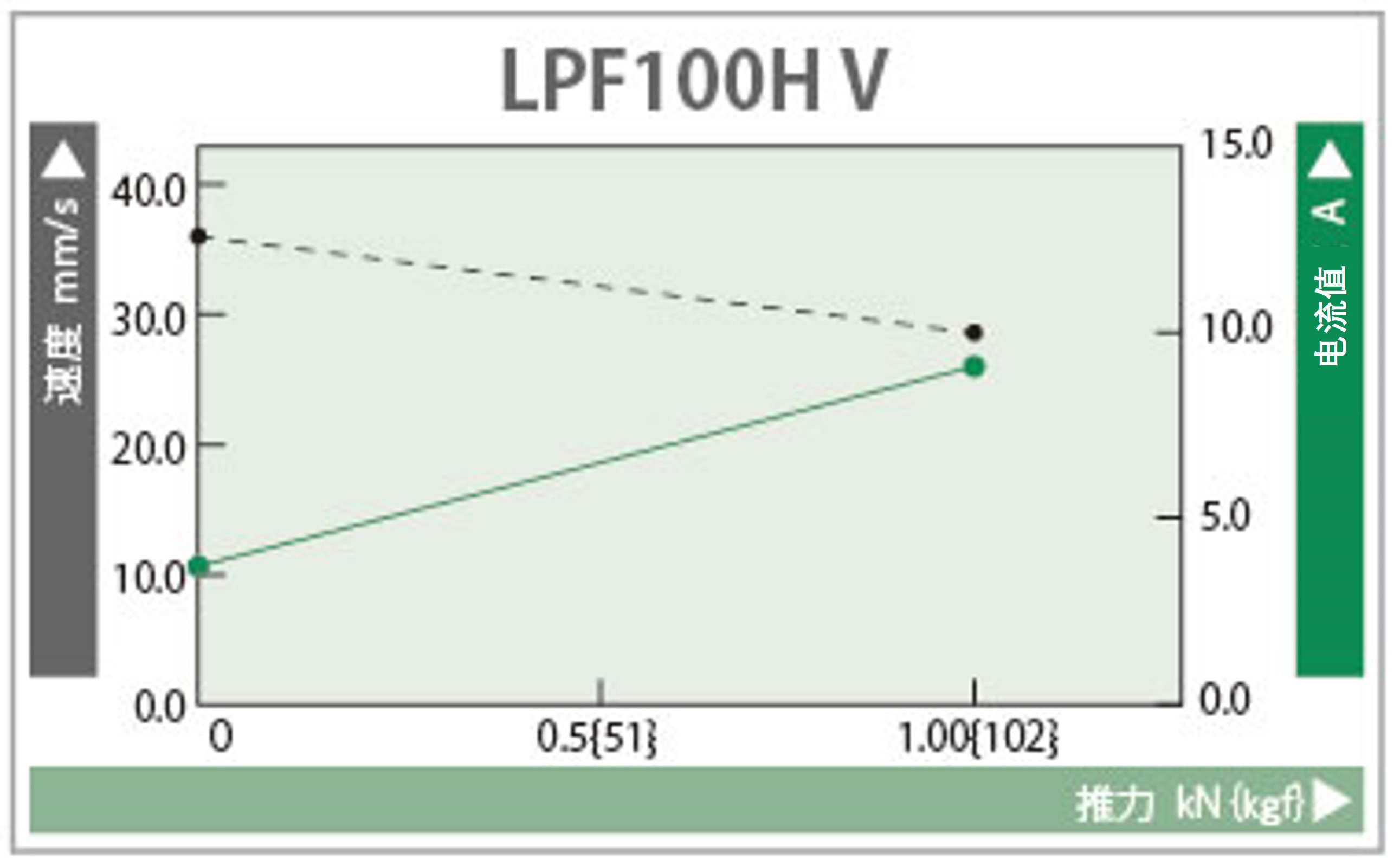

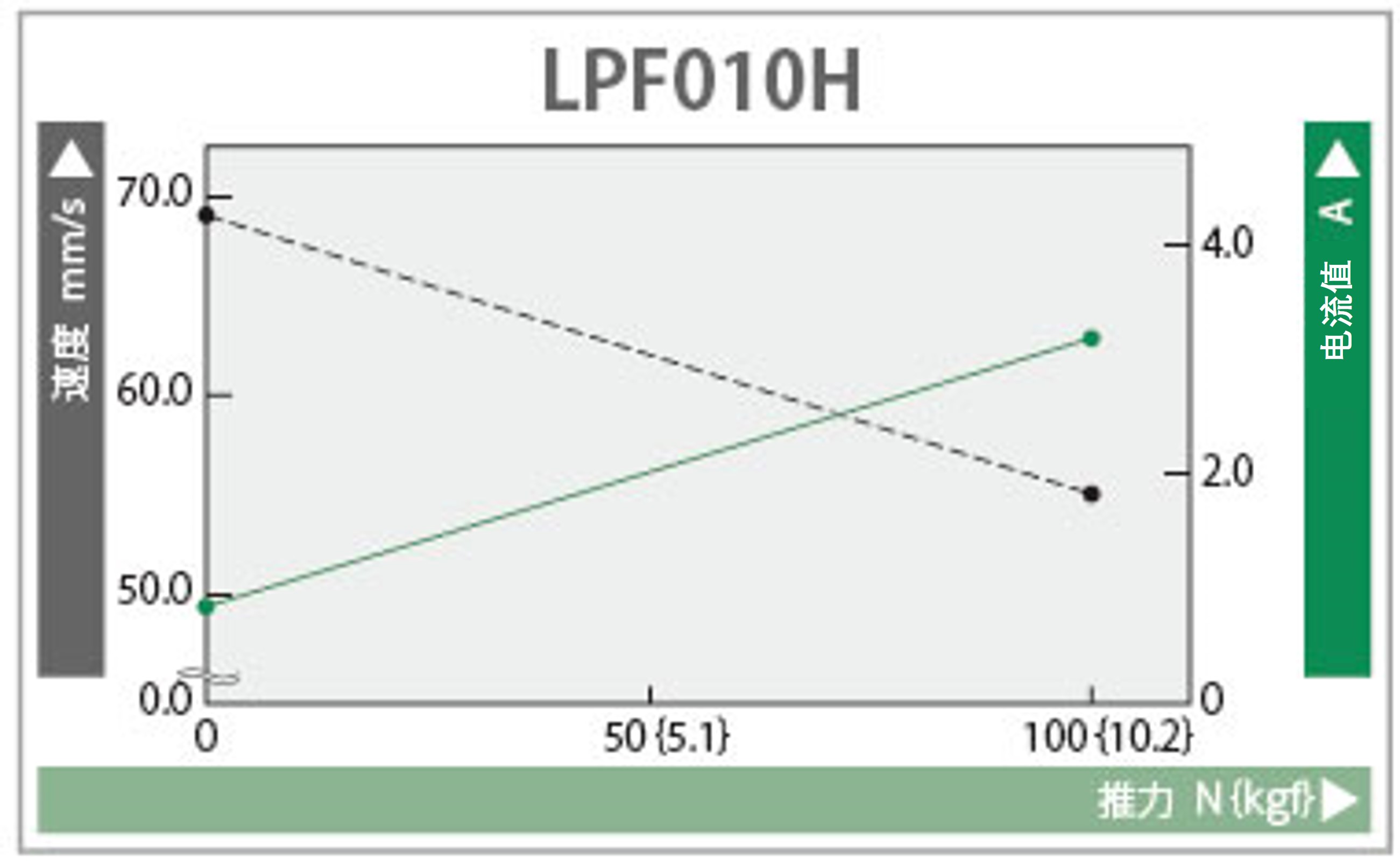

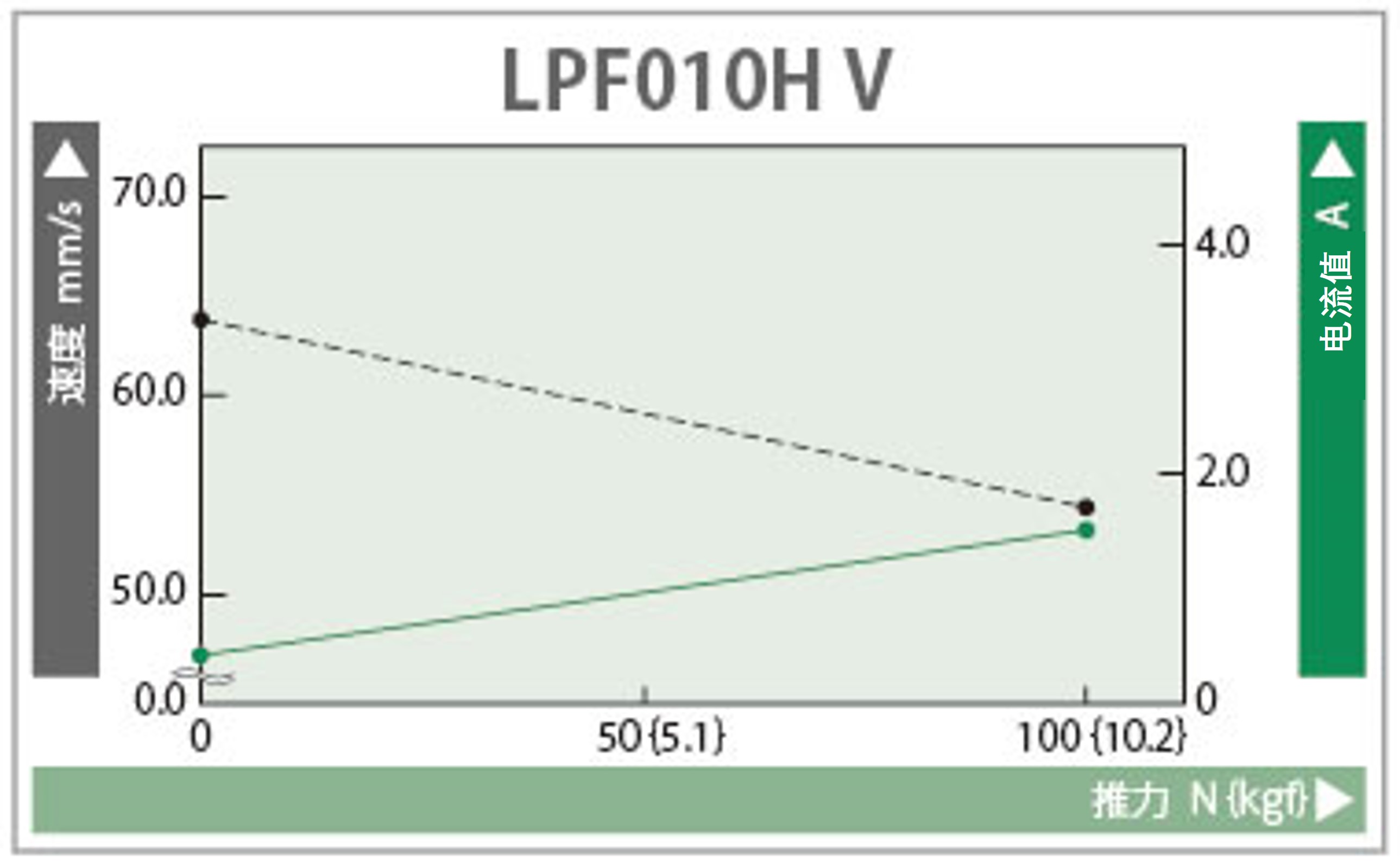

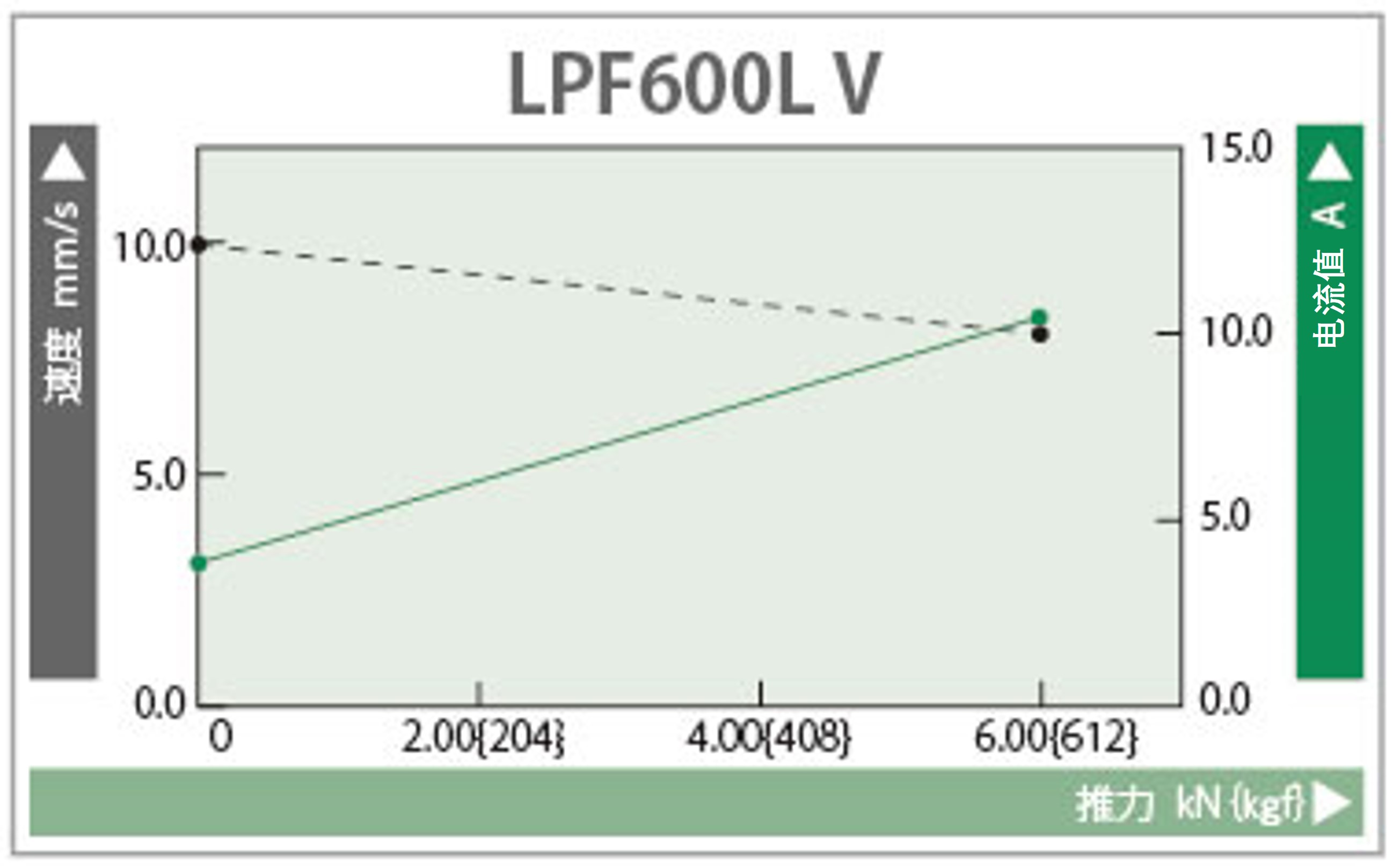

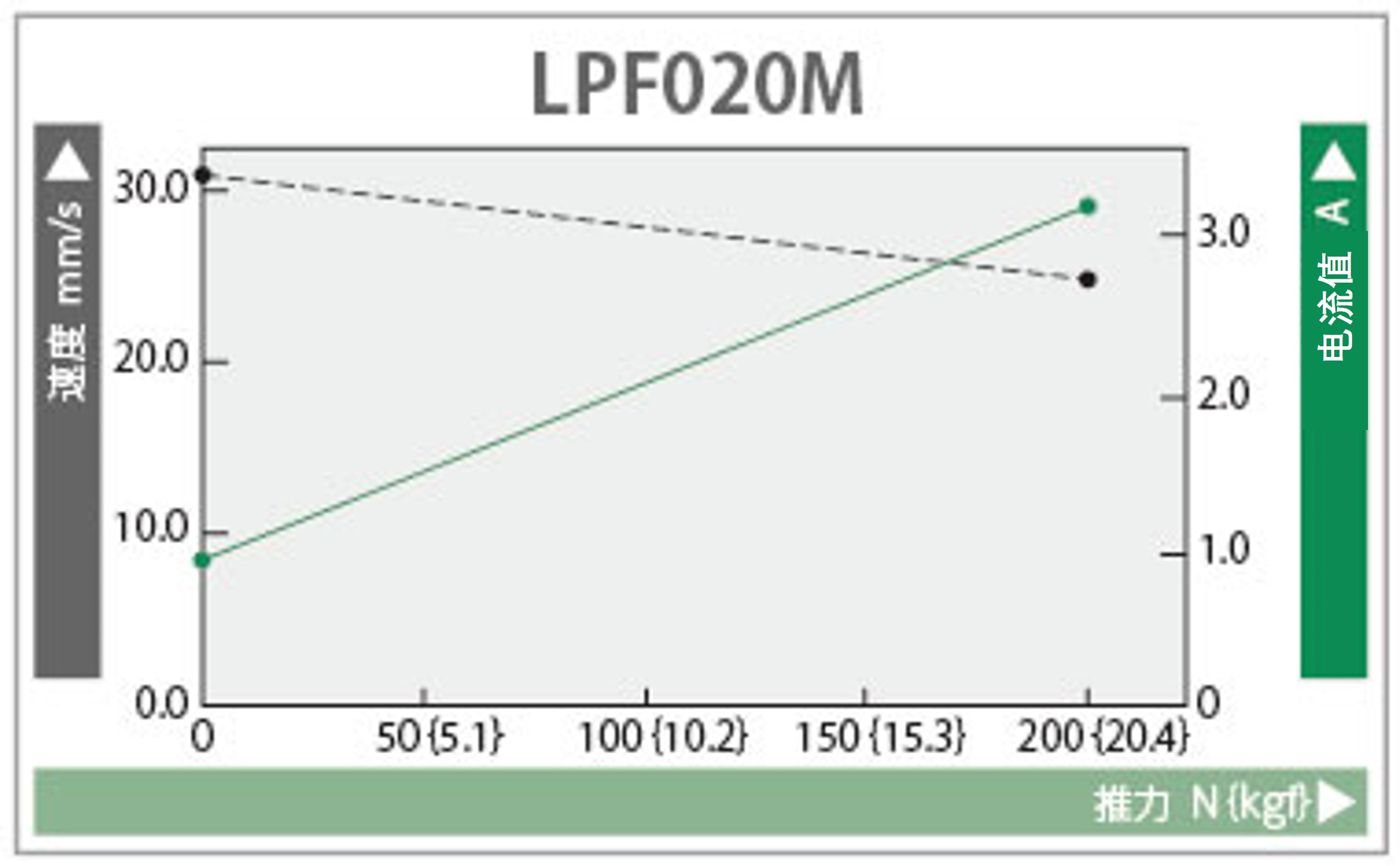

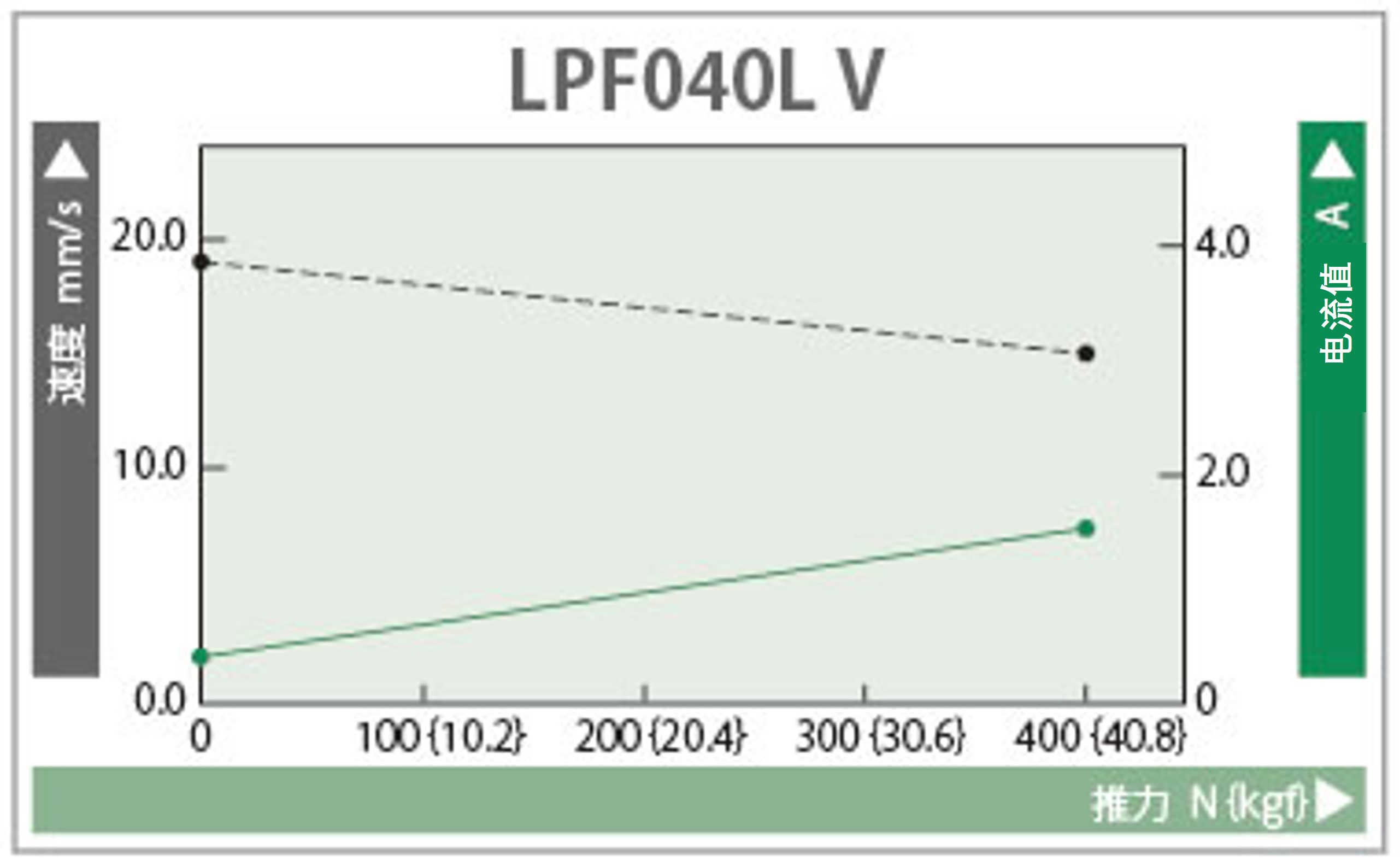

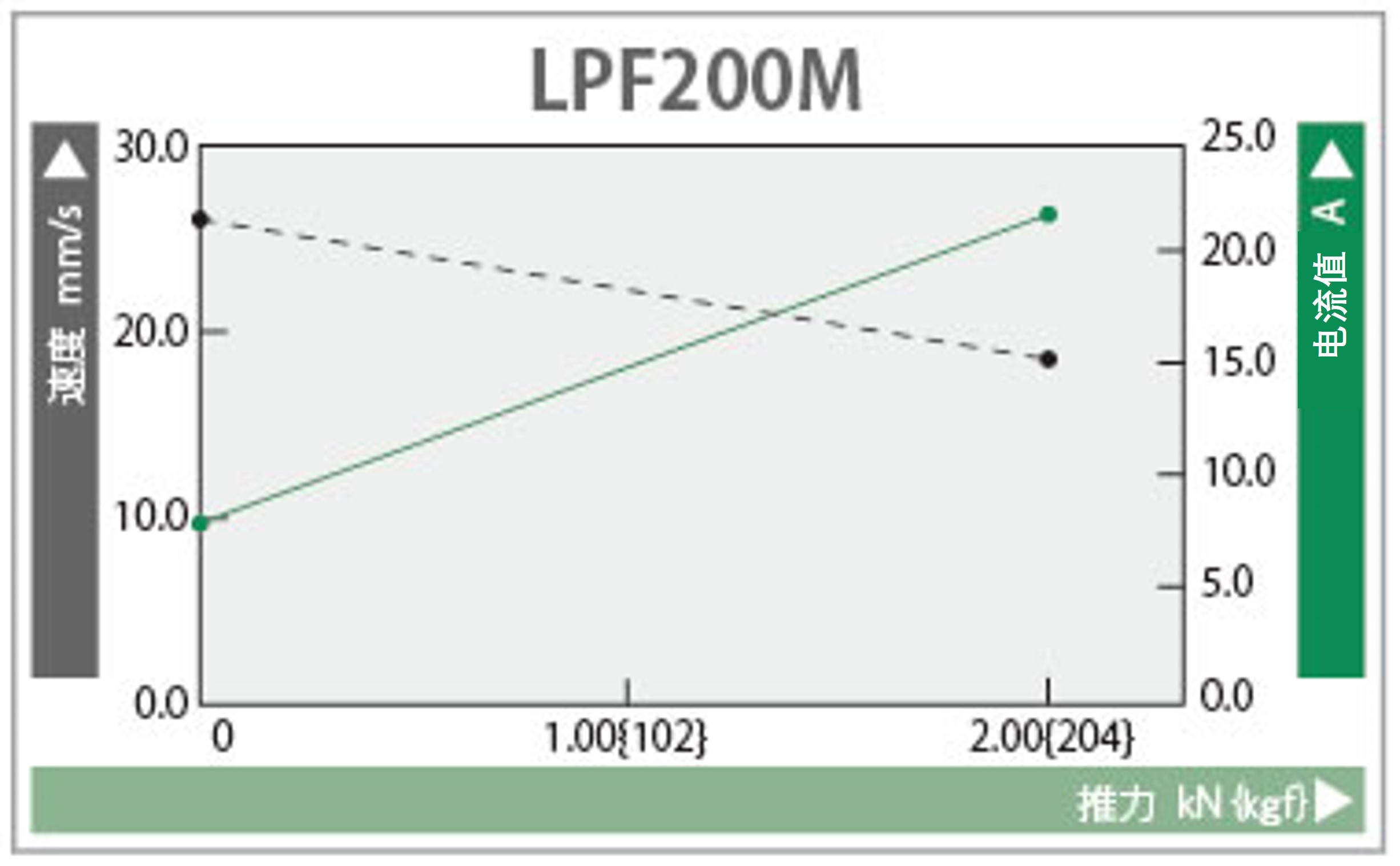

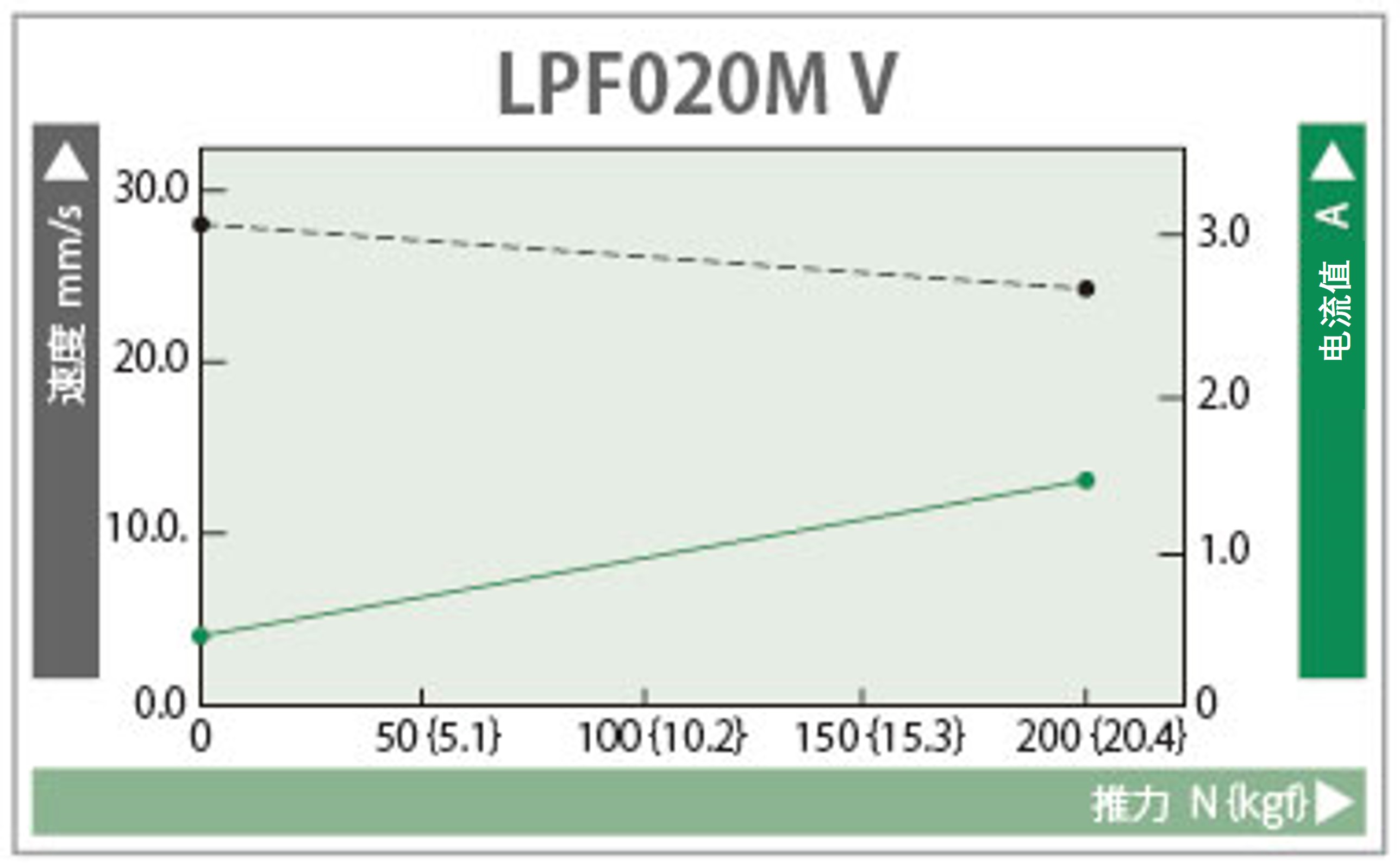

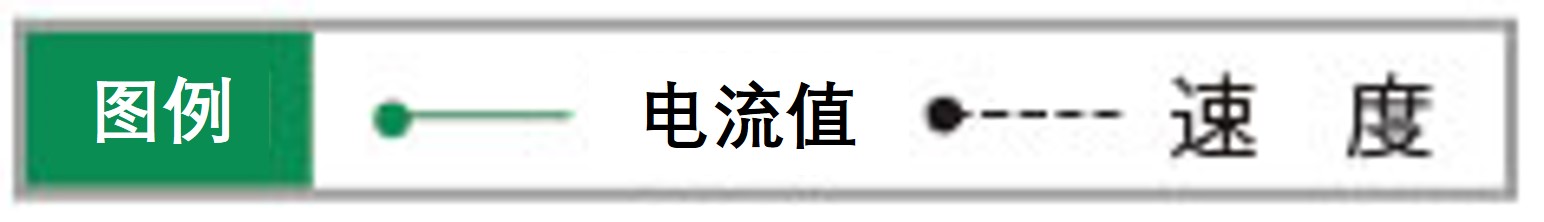

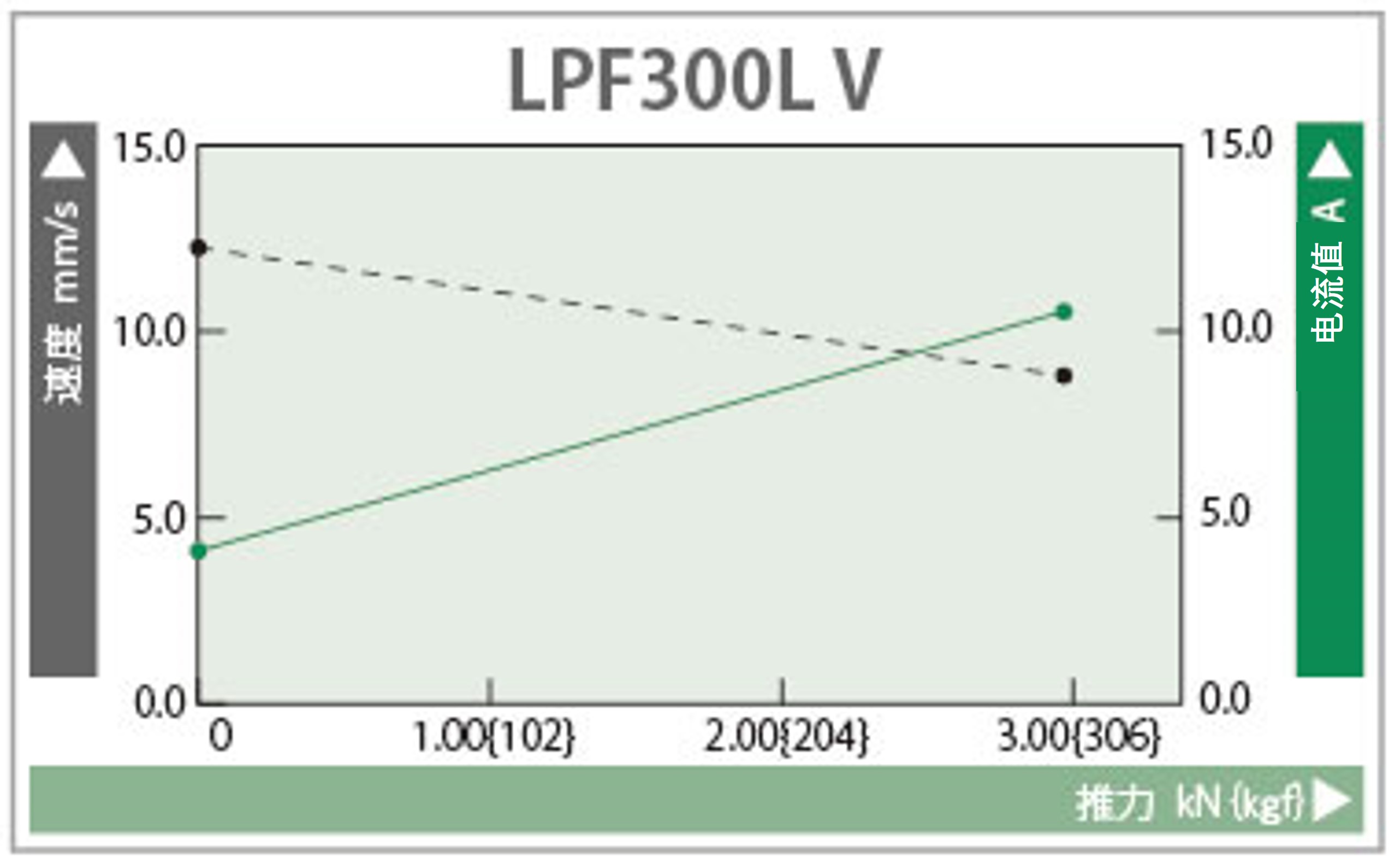

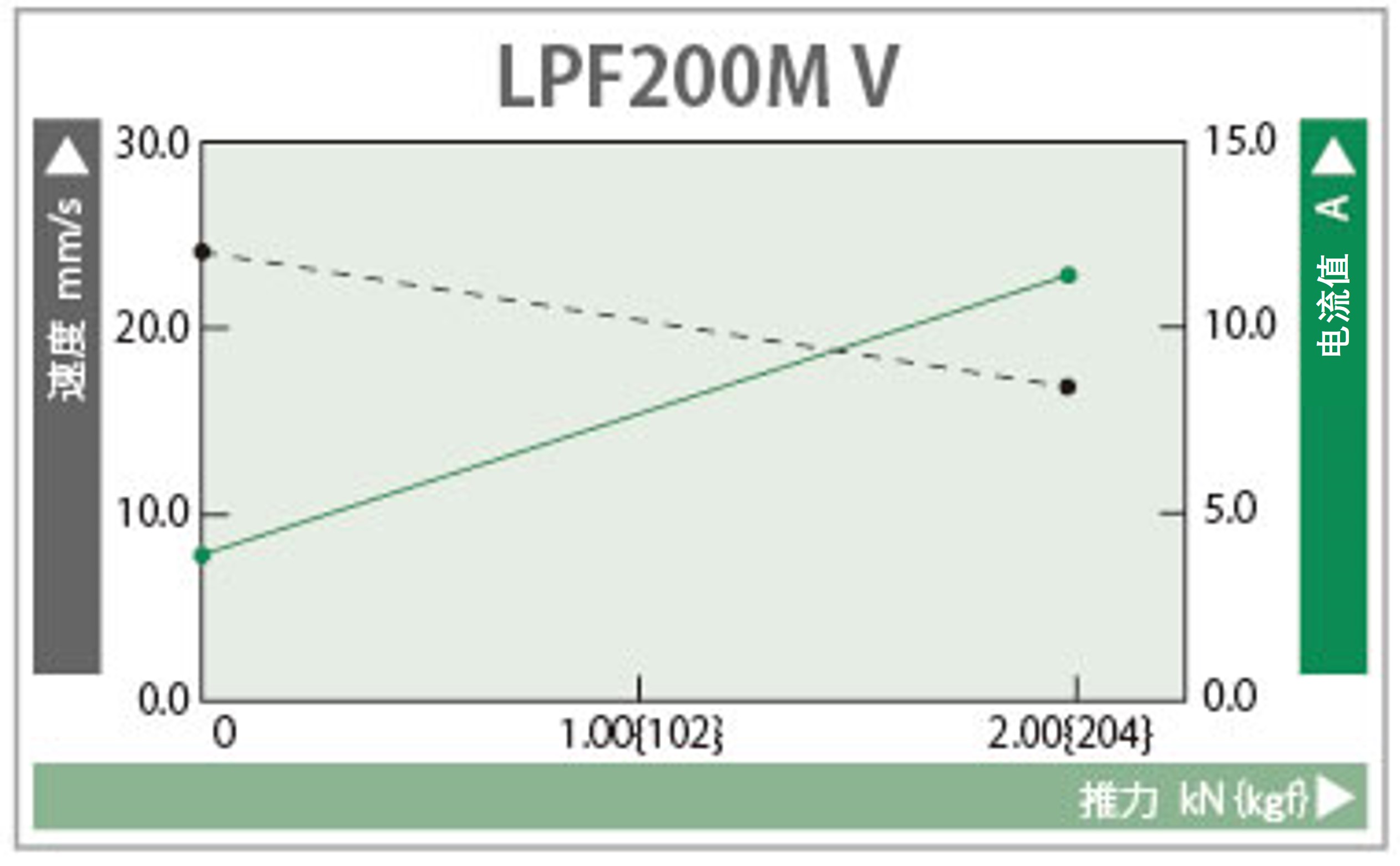

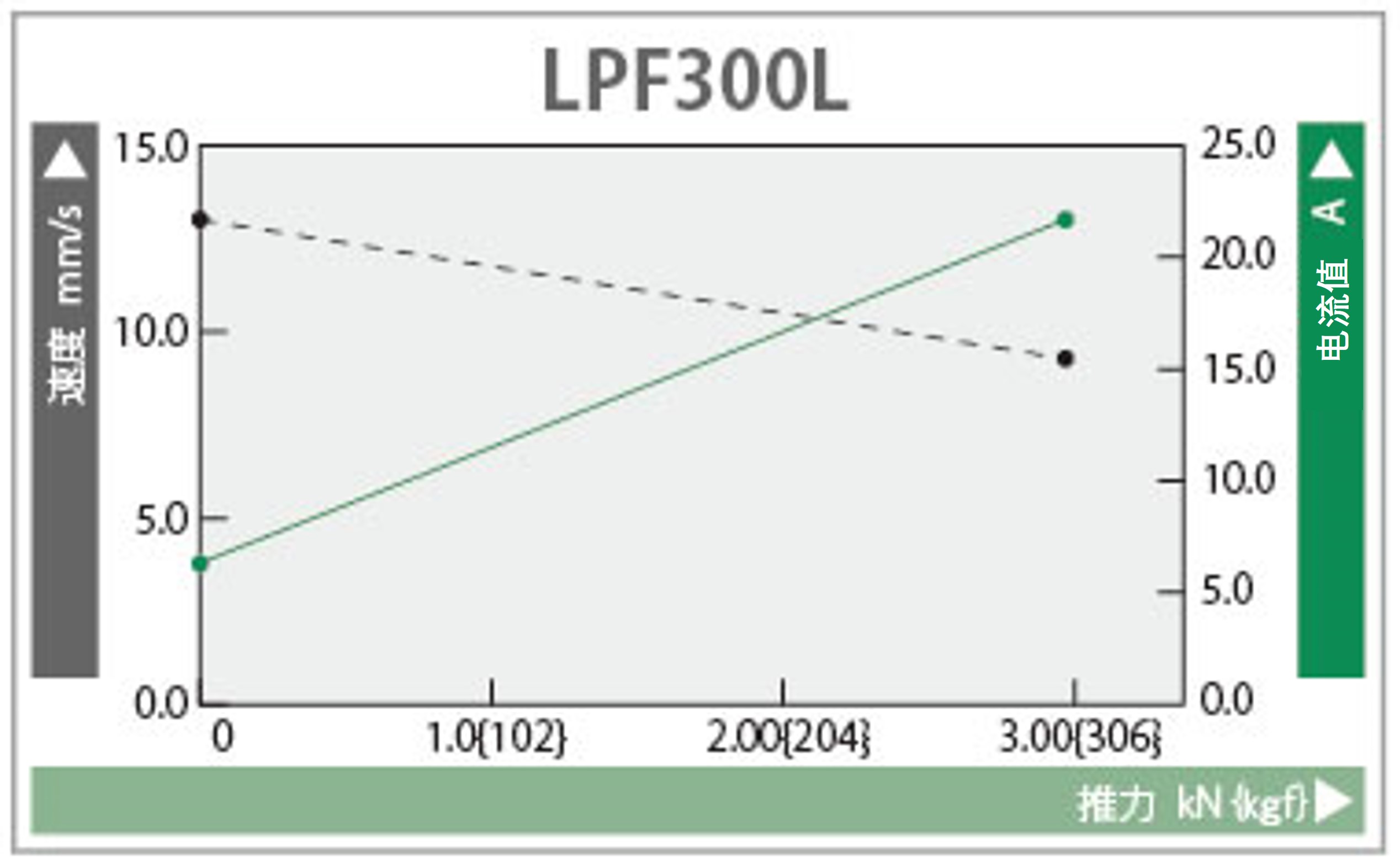

特性图
直流12V电源
直流24V电源
注)该图显示了参考值(电源DC12V、24V,环境温度20°C)。根据电源状态、周围温度等，速度及电流值会发生变化。
