技术资料 直线作动机 动力千斤顶 技术资料
容许螺杆转速
对于螺杆轴旋转的滑动螺母规格，螺杆轴的转速应等于或小于使用以下公式计算出的值。
如果超过允许的螺杆轴转速，则增加千斤顶框架编号并重新计算。
（当使用 H 档标准行程且输入转速为 900 r/min或更高，或使用比标准行程更长的行程时，请务必考虑这一点。）
NC = 96×n×d×106 L2
N C：允许的螺杆轴转速r/min
d：螺纹根部直径（mm）（请参阅各产品的主要规格页面。）
n:支撑系数
- (1)无轴端:n=0.36
- (2)轴端支撑:n=1.56
L:支撑间距离mm (请参照各边框编号的尺寸表。)
NS = N R
N S：螺杆轴转速r/min
N：输入转速r/min
R:蜗杆速比
确保 N C > N S。

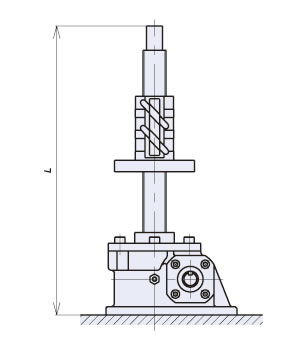

(1)轴端自由

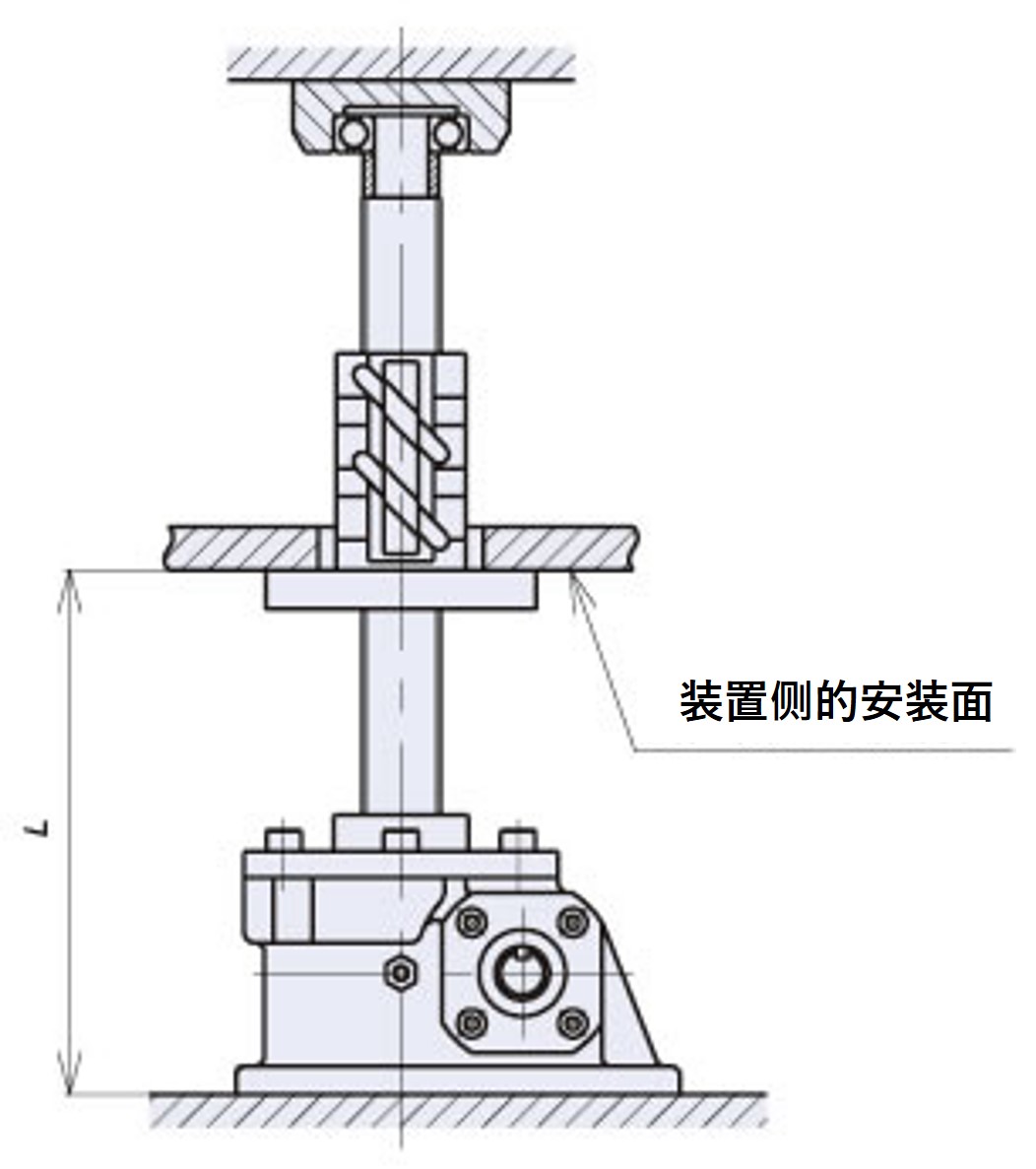

(2)轴端支撑
(计算示例)
JWM200URH20D 输入转速 1200 r/min，
轴端支撑操作时。
螺杆轴转速NS
NS = 1200 8 = 150r/min
*从产品尺寸表
NC = 96×1.56×51.3×106 22372 = 1535r/min
NC = 1535r/min > NS = 150r/min ... OK
