技术资料机械式保护机器TG传感器安装

  • TG传感器的检测距离为1.5毫米。将扭矩过载保护装置调整到下表所示的尺寸（s，t），防震装置不触发，并确认TG传感器处于非检测状态（侧面的操作指示灯亮起）。
  • 接下来，触发扭矩过载保护装置。然后，用手旋转已触发的扭矩过载保护装置，确认TG传感器处于检测状态（侧面的工作指示灯熄灭），并且传感器板没有受到干扰，然后重置扭矩过载保护装置。

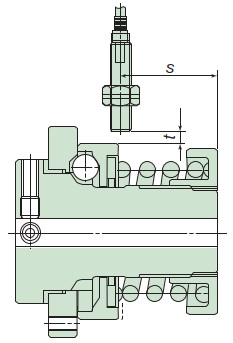

安装图TGB08~16

安装图TGB08~16
单位:mm
s t 传感板移动量
TGB08-L, M, H 19.2 1.2 0.9
TGB12-L, M, H 22.7 1.2 1.0
TGB16-L, M, H 27.5 1.2 1.2

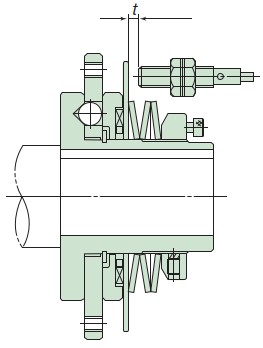

安装图TGB20~50

安装图TGB20~50
单位:mm
t 传感板移动量
TGB20-H 2.0～3.2 1.8
TGB30-L, H 2.2～3.4 2.0
TGB50-L, M, H 2.9～4.1 2.7

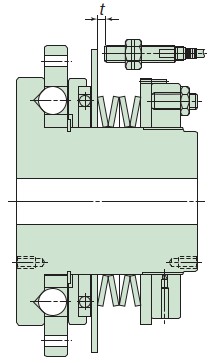

安装图TGB70~130

安装图TGB70~130
单位:mm
t 传感板移动量
TGB70-H 3.5～4.7 3.3
TGB90-L, H 5.6～6.8 5.4
TGB110-L, H 6.2～7.4 6.0
TGB130-L, H 6.8～8.0 6.6

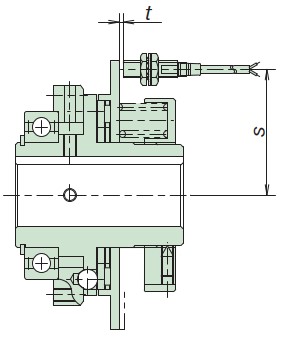

安装图TGE17~50

安装图TGE17~50
单位:mm
s t 外壳移动量
TGE17 34 2.2±0.2 1.6
TGE25 48 2.6±0.2 2.0
TGE35 60 3.0±0.2 2.4
TGE50 80 3.8±0.2 3.2

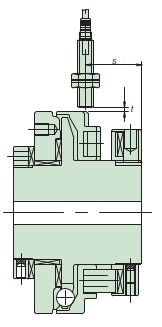

安装图TGX10~70

安装图TGX10~70
单位:mm
s t 板移量
TGX10 29.9 1.2 1.4
TGX20 28.3 1.2 1.6
TGX35 29.5 1.2 2.0
TGX50 35.6 1.2 2.6
TGX70 34.5 1.2 3.5

笔记）
安装在扭矩过载保护装置上的 TG 传感器只能径向安装，如左图所示。
你不能。

安装图TGX10-C~70-C

安装图TGX10-C~70-C
单位:mm
s t 板移量
TGX10-C 36.5 2.1～2.8 1.3
TGX20-C 45 2.4～3.1 1.6
TGX35-C 59 2.7～3.4 1.9
TGX50-C 83 3.2～3.9 2.4
TGX70-C 105 4.1～4.8 3.3

笔记）
对于连接到联轴器式系统的 TG 传感器，建议采用水平方向，如左图所示。
如果您需要径向安装，请联系我们。

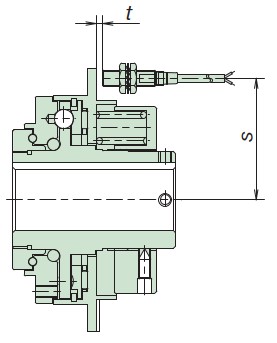

安装图TGF20~90

安装图TGF20~90
单位:mm
s t 外壳移动量
TGF20 46 1.8±0.2 1.2
TGF30 60 2.4±0.2 1.8
TGF45 78 2.8±0.2 2.2
TGF65 100 3.3±0.2 2.7
TGF90 136 5.6±0.2 5.0
