顶板链安装和检查
1.链轮的安装
链轮的安装好坏，对输送机的顺利运行有很大的影响，会左右链条的寿命。
请按照以下要领正确安装。

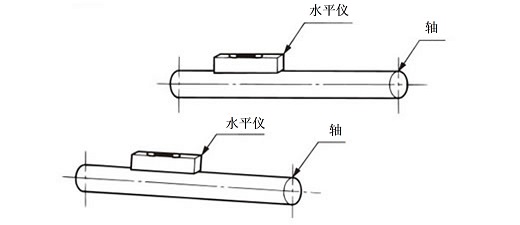

1)用水准器测出轴的水平度。
精度在± 1300以内调整。

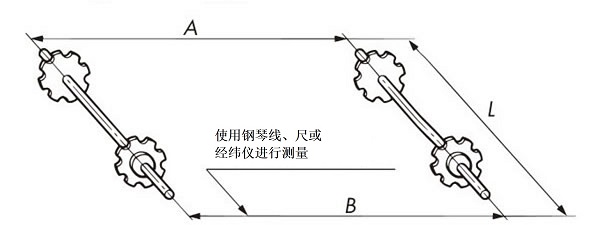

2)计算轴的平行度。
精度在A-BL ± 1100以内调整。

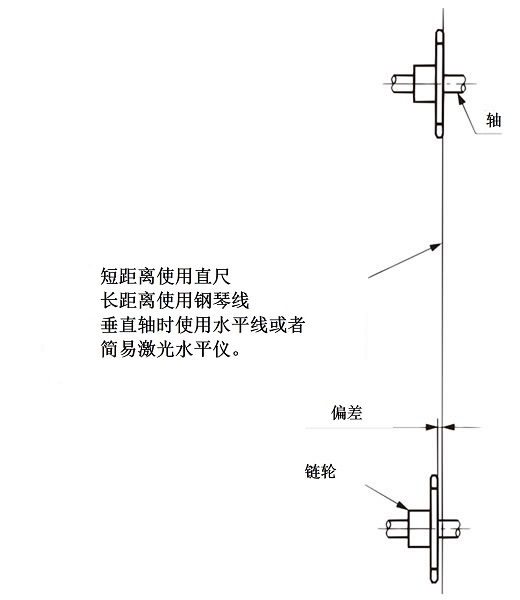

3)修正一对链轮的错位。
- 轴间距离1m以内:1mm以内
- 轴间距离1m~10m:轴间距离 (mm)1000以内
- 轴间距离10m以上:10mm以内
4) 完成步骤 1) 至 3) 的调整后，使用键、椿本动力锁等将链轮固定到轴上。
并联使用的链轮固定方式为：轴中心的两个齿同相。
2.检查
在初期熟悉期间，为了进行调整，请经常进行检查。对以下各项进行检查。
- 1)链条异常磨损
- 2)链条松弛
- 3)链表面平坦度
- 4)顶板与相邻链的顶差
- 5)顶板之间的异物，顶板之间的间距
- 6)链条的脉动和颤动
-
7) 链轮异常磨损、因跳动造成的异常接触划痕、链轮齿齿底积聚污垢
当链轮正确啮合时，它们会像图中 A 处所示那样均匀接触。
如果链条像 B 一样不均匀，可能是由于链轮安装不当或链条扭曲造成的，请重新检查链条。
正常的接触位置略高于齿底（牙槽谷）。
然而，如果施加初始张力且张力保持在松弛侧，则会与齿底（齿谷）有轻微接触，但即使在这种情况下，最强的接触也将在 A 位置。对于惰轮和张紧轮，接触点将位于齿底（齿谷）的中心。
- 8)导轨过度磨损
- 9)润滑系统异常
链条脉动、颤动、异常磨损的原因
- 1)超载，玻璃碎片，皇冠咬人
- 2）返回侧的链条波纹
- 3)润滑不足或无润滑
- 4)顶板相互干涉
- 5)链轮磨损
- 6)链条的不规则磨损或断裂
3.润滑
润滑可以显著降低链条磨损、链轮磨损以及顶板和导轨的磨损。
此外，通过使用润滑剂，可以减少运输过程中的噪音和动力损失。
塑料链条具有自润滑性，但通过润滑可获得相同的效果。
在这种情况下，最好使用优质润滑油，但是当不能使用油时，通常使用专用润滑剂或肥皂。
这些润滑剂应充分到达上述发生磨损的地方。
4.清扫
正常使用过程中，链条磨损粉、油脂、灰尘、溢出的糖浆和其他污染物很容易积聚在链条上，因此需要清洁链条和传送带，从而导致以下不良后果：
- 1）搬运物的污垢、划痕、倾倒和滑落
- 2)作用于链条和马达的负荷增大
- 3)加速链轮齿磨损
- 4)输送机的脉动和颤动的发生
- 5)加速链条顶板和弯曲处的磨损
- 6）运行导轨磨损很快。
- 7)细菌、杂菌的增加
*当顶板链运转时，会产生磨损粉。
这种情况可能会经常发生，尤其是在最初的适应期内，所以请定期清洁。

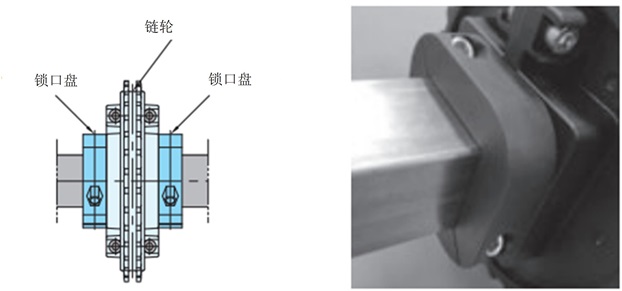

如何固定塑料顶板链条链轮
请在链轮两侧无间隙地设置套环，用拧紧扭矩值拧紧螺栓进行固定。

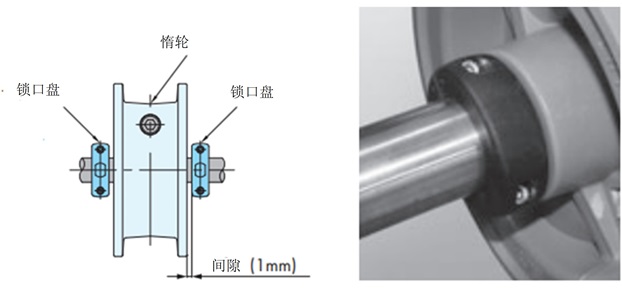

惰轮的固定方法
5. 链条、链轮和运行导轨更换标准
5-1.链条
| 条目 | 检查方法 | 判定基准 (※) | ||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

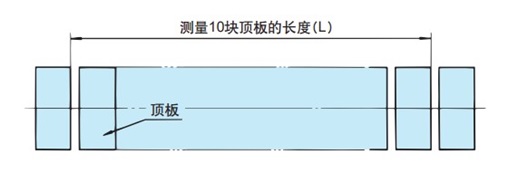

| 链条磨损伸长 | 为了消除链子整体的松动 将链子拉到一定程度的状态下 用卷尺测量10片顶板的长度。
|
参考长度 =链节距x 10 示例：10 个 TTP 型链路的测量结果（参考长度 381 mm） 当测量长度为 387 mm时，伸长率及判断 增长率 X = (387 - 381) ÷ 381 × 100 ≈ 1.6% 根据上表，评级为 B。 |
||||||||||||||||||||||||||||||||||||||
| 顶板磨损 （塑料顶板链条 不锈钢顶板链 仅有的） |
与运行导轨滑动的顶板的厚度为 用游标卡尺测量。 此外，如果输送表面的不平整度达到或超过1mm。 请检查是否发生了这种情况。 |
|
||||||||||||||||||||||||||||||||||||||
| 连杆高度磨损 (塑胶 模块化链条) |

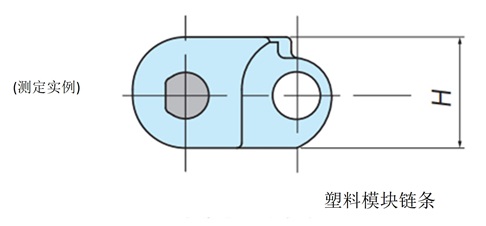

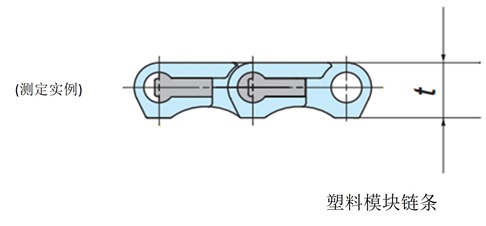

与运行导轨或搬运物一起滑动的连杆的高度是 用游标卡尺测量。
|
|
||||||||||||||||||||||||||||||||||||||
| 链高磨损 （塑料块形链条） |
与运行导轨或搬运物一起滑动的连杆的高度是 用游标卡尺测量。
|
|
||||||||||||||||||||||||||||||||||||||
| 腐蚀 | 链条是否有因腐蚀而弯曲不良的地方， 另外如果腐蚀正在进行时，去除锈迹， 用游标卡尺测量链板的厚度。 |
|
||||||||||||||||||||||||||||||||||||||
| 顶板变形 | 破损的瓶子、王冠等咬入造成的 检查顶板变形、卷曲部分上浮、 检查顶板与铆钉松动、顶板上方 有无异常碰撞伤痕等。 |
如果认为它妨碍运输，请更换。 关于顶板顶面上的异常划痕 请查明返回侧导轨等部件的故障原因并进行维修。 |
||||||||||||||||||||||||||||||||||||||
| 滚子缺口、 及旋转不良 |
检查辊子是否缺失，辊子是否旋转。 | 如果有缺少的滚子、旋转不良的滚子或单边严重滑动的滚子，请更换链条和滚子。 |
||||||||||||||||||||||||||||||||||||||
(※) 答:可以继续使用。B:离使用限度还有富余，但需要研究更换准备。C:使用限制要求更换。
注)有关TPUN型连接高度磨损的标准，请咨询。
5-2.链轮
当链轮磨损如右图（左图）所示时，链条会卡在齿顶A 上，难以松开，导致链条振动。
磨损的容许量根据传送带的形式、链条的尺寸多少会有差异，磨损1.5~2mm左右时更换就不会损伤链条。
另外，链轮如右图 (右) 所示，沿齿宽方向磨损时，轴的对中不正确，请进行修正。
5-3.运行导轨
运行导轨如果磨损到原来厚度的一半，则应更换。
