技术资料顶板链选择
带盖罩链条设计文档
运行导轨基础知识
输送是在链条的张紧侧进行的，松弛侧由末端略微弯曲的运行导轨支撑，以防止链条振动和输送机脉动。
链条松弛
驱动链轮的下侧应有90~140个松弛 (运行中) 。

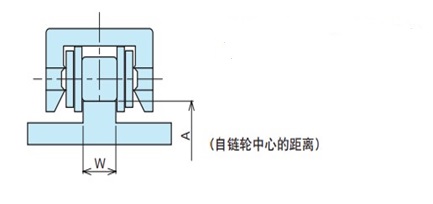

运行导轨高度
A = 链轮节距圆直径 - 滚子直径 2
运行导轨末端的弯曲
运行导轨的半径必须大于链条的后弯半径 R（见下表）。
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
|---|---|---|---|---|---|---|
| 后弯半径R mm | 280 | 380 | 480 | 560 | 740 | 880 |
链导向
- ·传送侧...请务必用链条的滚子接收。用塑料套接的话，塑料套会早期磨损。
- 返回侧……请确保收到完整的塑料盖。
[传送侧]
导轨宽度 (W) :
一般为链轮齿宽。

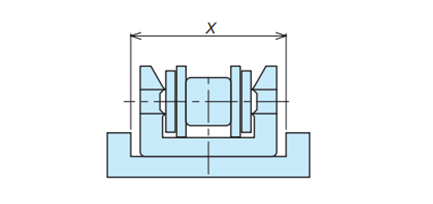

[返回侧]
返回侧宽度（X）：
链条宽度（L）+ 2-3mm
