技术资料顶板链选择
如果您想查看选择程序和注意事项，请转到以下步骤。
如果您希望缩小产品系列范围或进行初步选择，
单击此处。
如果您已经决定了使用条件并希望进行详细的选择，
单击此处。
带盖罩链条的选择
1-1.确定链大小
1-1-1.检查允许负载
检查每个链节上的负载是否在表1中允许的负载范围内。
1-1-2.计算作用在链上的张力
- F =作用在链上的最大张力kN{kgf}
- m1 =搬运物的质量（kg/m）
- m2 =近似链质量 (kg/m)

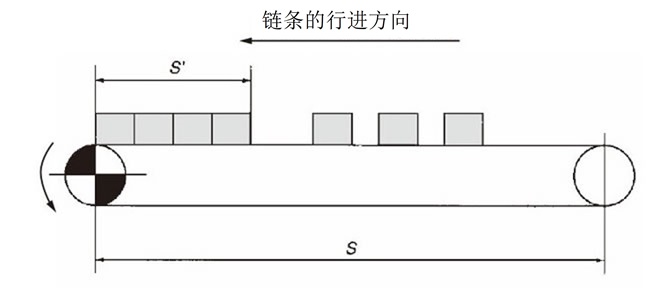

- S =输送距离 (链轮中心距离) (m)
- S' = 滑落并堆积的搬运物的长度（米）
- μ1 =链条与导轨的摩擦系数 [传送侧] (参照表2)
- μ2 = 链条与导轨之间的摩擦系数 [返回侧]（见表 3）
- μ3 =搬运物与链条之间的摩擦系数（见表 4）
- P =功率要求 (kW)
- V =链速度 (m/min)
- K =速度系数 (参照表5)
- η注) =驱动部的传动机械效率
- G =重力加速度9.80665m/s 2
注)传动机械效率请确认使用的驱动装置。
表2.链条与导轨的滚动摩擦系数 (μ1)
| 无润滑 | 有润滑 |
|---|---|
| 0.21 | 0.14 |
表4.搬运物与链条（塑料盖）之间的动态摩擦系数（μ3）
| 搬运物的材质 | 树脂套材质 |
|---|---|
| 标准规格 导电规格 |
|
| 钢罐 铝罐 |
0.25 |
| 纸袋 | 0.3 |
| 玻璃瓶 | 0.22 |
| 塑料容器 | 0.25 |
| 工业产品 (金属制) | 0.25 |
注)无润滑时
表1.带盖罩链条承载能力
| 规格 | 允许负载kN{kgf}/1链节 | |||||
|---|---|---|---|---|---|---|
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
| 标准规格 NP规格 Lambda规格 |
0.03 {3} |
0.05 {5} |
0.07 {7} |
0.10 {10} |
0.15 {15} |
0.25 {25} |
| SS规格 | 0.03 {3} |
0.05 {5} |
0.06 {6} |
0.09 {9} |
0.15 {15} |
0.25 {25} |
表3.链条 (塑料罩) 与导轨的摩擦系数 (μ2)
| 树脂套材质 | 导轨材质 | |
|---|---|---|
| 不锈钢 | 超高分子量 聚乙烯 |
|
| 标准规格 导电规格 |
0.25 | 0.25 |
注)无润滑时
表5.速度系数 (K)
| 链速度m/min | 速度因数K |
|---|---|
| 15以下 | 1 |
| 15 ～ 30 | 1.2 |
| 30 ～ 50 | 1.4 |
| 50 ～ 60 | 1.6 |
公式
·SI单位 (kN)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3 ・ G 1000
·重力单位 (kgf)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3[确认是否可以使用]
作用在链条上的最大张力 (F) 乘以表5速度系数 (K)，确认是否满足下式。
使用一条时
F × K ≦最大容许张力
二条使用时
0.6F × K ≦最大容许张力
1-2.动力需求计算
·SI单位 (kN)
P = F・V 60 × η
·重力单位 (kgf)
P = F・V 6120 × η
