技术资料顶板链处理

4-1.链轮的操作

对于与塑料模块链条一起使用的驱动轴和从动轴，一般建议使用方形轴，特殊情况除外（定宽类型、垂直于 TOD 等）。

链子会因温度变化而膨胀、收缩，因此链轮可自由安装在宽度方向上横向移动。

但是，为了防止链条弯曲，驱动轴、从动轴的中央部分都用固定螺钉或固定套环、六角孔螺栓固定1个 (或2个) 链轮。

在方形轴上安装链轮时，应使用印记和刻度作为指导，以确保正确的方向和齿位。

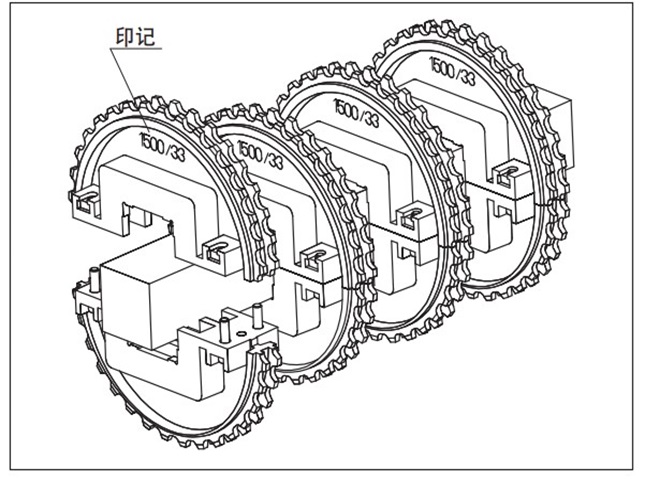

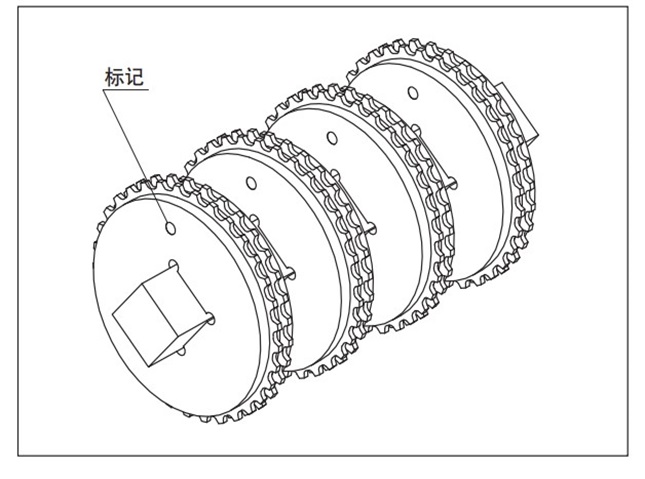

4-1-1.链轮相位对准

请将零件对准印记和标记安装到轴上。

4-1-2.链条的膨胀、收缩

塑料模块链条由树脂制成，因此会随着温度变化而膨胀和收缩。

以20°C为基准，链条的线膨胀率大致为12×10^-5 (/°C) 。

标称宽度的膨胀量 (Micro W) 可通过下式求出。

⊿W = 链条标称宽度 × (环境温度- 20) × 12 × 10^-5

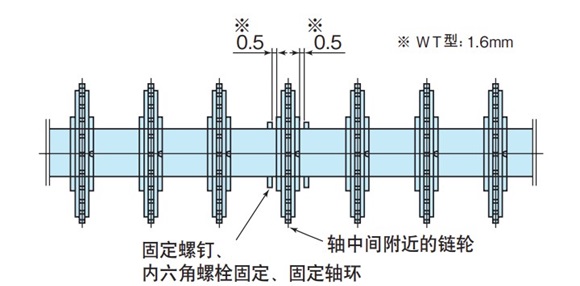

4-1-3.固定链轮

链轮为了吸收链条与输送机的线膨胀差、链条与链轮的安装误差，采用与轴宽松配合的设计，但为了防止链条的蛇行，在中央附近的1个链轮的两侧开约0.5mm (WT时:1.6mm) 的间隙，安装固定螺钉、六角孔螺栓及固定轴套。

4-1-4.安装链条

将链轮的间距调整到规定的安装间距，缠绕链条。
