技术资料顶板链处理
4-2.链轮、轴、轴承单元的选择
从下表 10 至 24 中的“轴效率曲线图”和“轴规格和常用轴承单元”（参见产品页面）中选择符合您运行条件的轴、轴承和链轮。
注意：每米链条宽度所施加的张力 F' 受所用轴承（轴承内径）的限制。

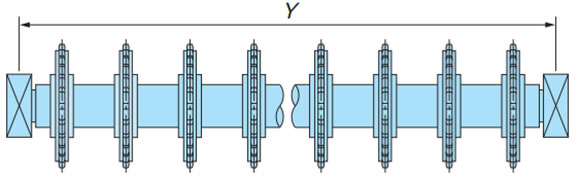

每米链宽施加的张力 F' 与轴承单元支撑跨距的关系
1) 对于40、50和604角轴，轴承支承跨度Y与链宽度X之间的关系为:
请以“Y=X+150 (mm) ”为标准。
注)工作温度范围:-20~80°C

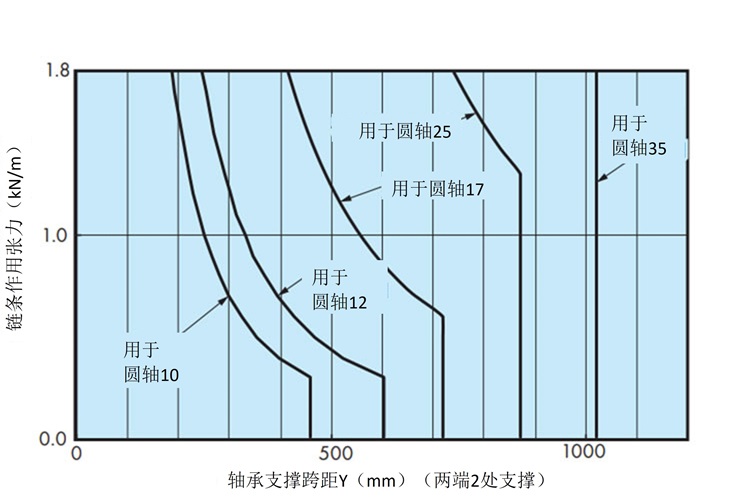

表10. WT0405-W型/轴效率曲线图

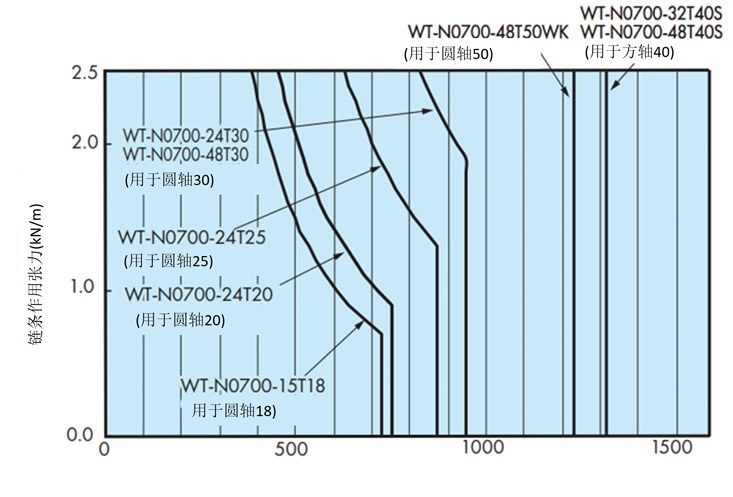

表11. WT0705-W型/轴效率曲线图

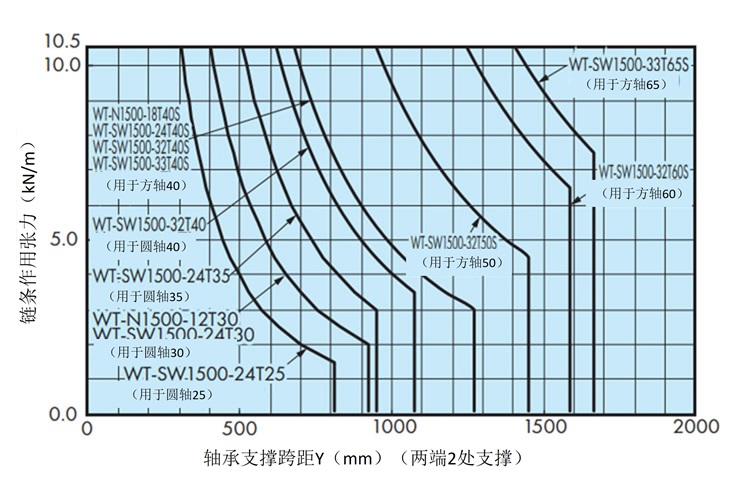

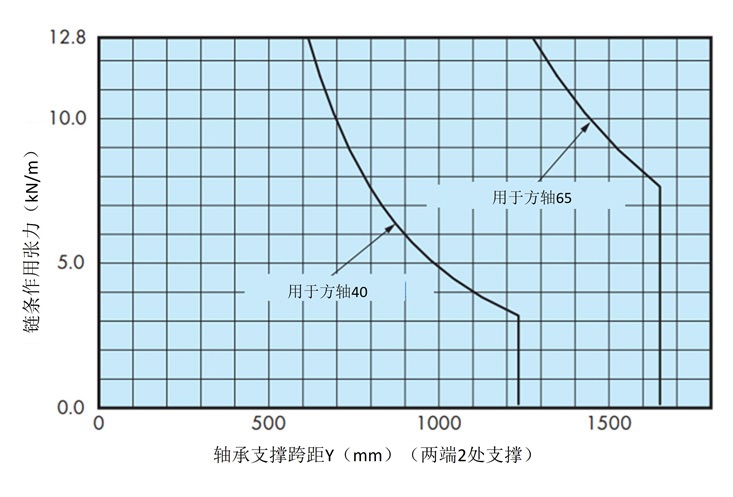

表12. BT5、WT1500、WT151 0、3000系列/轴效率曲线图

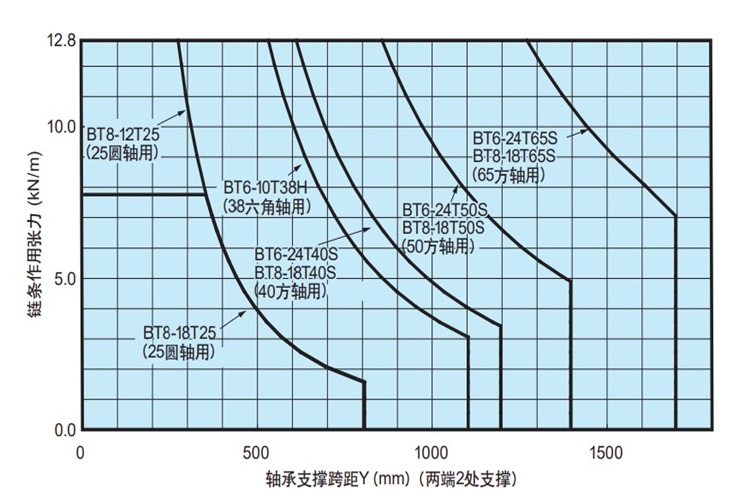

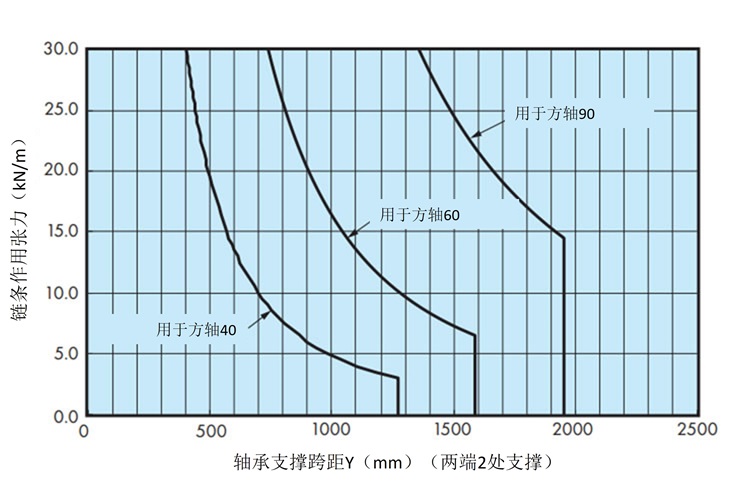

表13. BT6和BT8型/轴效率曲线图

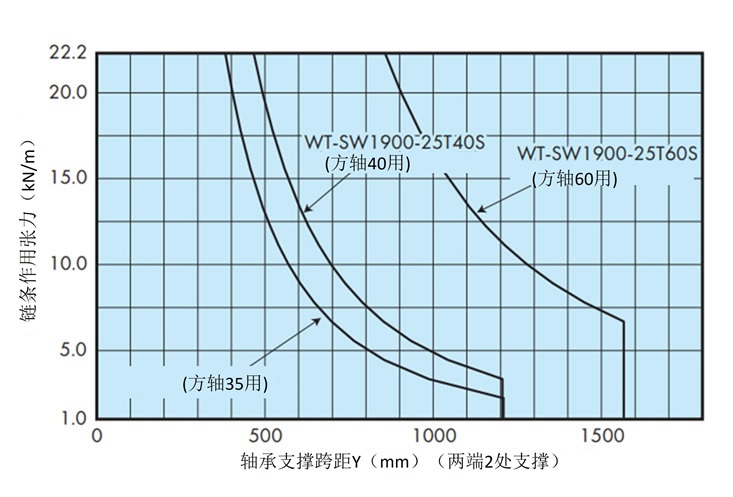

表14. WT1907-K型/轴效率曲线图

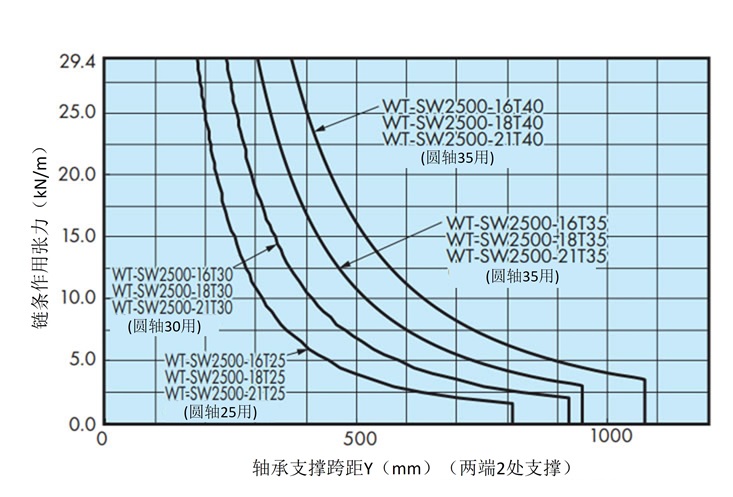

表15. WT2500系列/轴效率曲线图

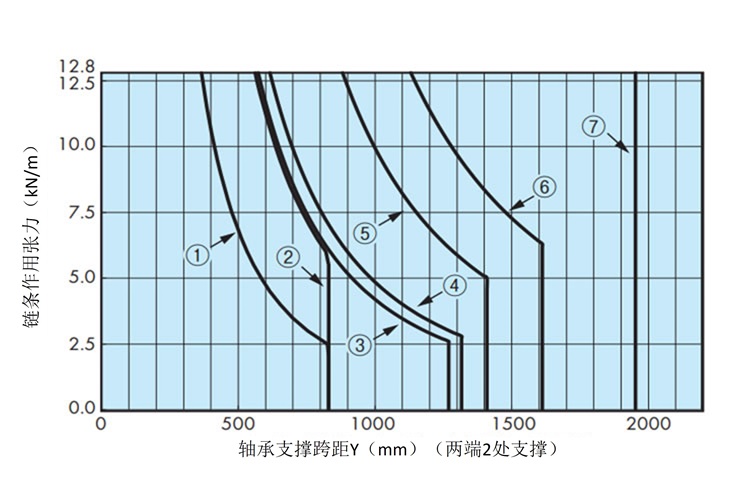

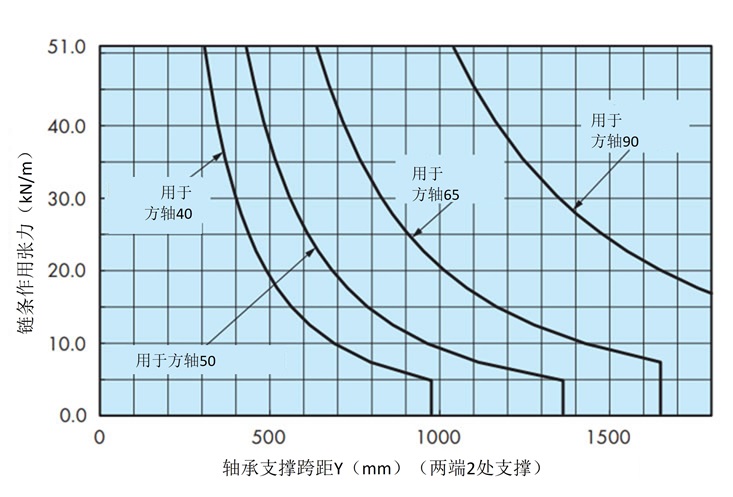

表16. WT2250、WT2510、WT2520、BTC8S/轴效率曲线图
- (1) WT-SW2250-16T30
WT-SW2510-18T30
(圆形30轴用) - (2) WT-SW2250-16T40
WT-SW2510-18T40
WT-N2520-18T40
(圆形40轴用) - (3) WT-N2520-18T38S
(方形38.1轴用) - (4) WT-N2520-18T40S
WT-SW2250-16T40S
WT-SW2510-18T40S
(方形40轴用)
- (5) WT-N2520-18T51S
(方形50.8轴用) - (6) WT-N2520-18T60S
(方形60轴用) - (7) WT-N2520-22T90S
(方形90轴用)

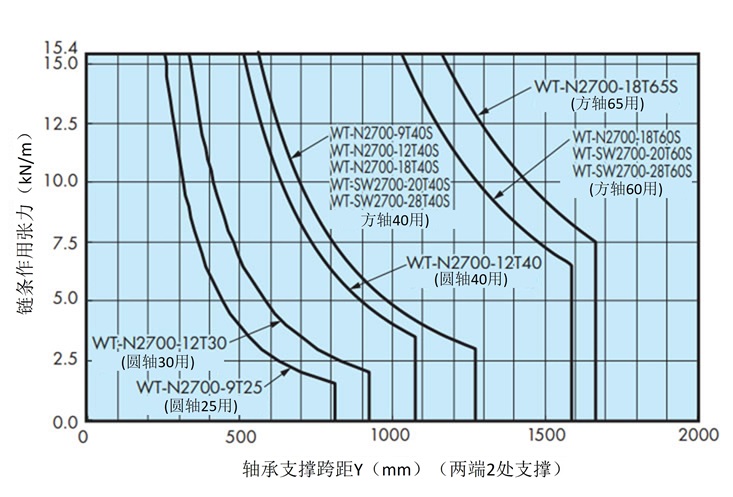

表 17. WT2700 系列/轴效率曲线图
表18. WTU3015T-K型/轴效率曲线图

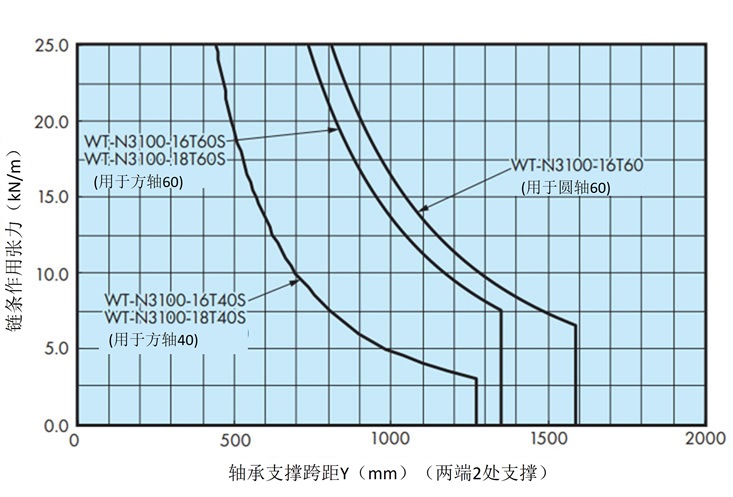

表19. WT3100系列/轴效率曲线图
表20. WT3816-K型/轴效率曲线图
表21. WT3827-K型/轴效率曲线图
表22. WT3835-K型/轴效率曲线图

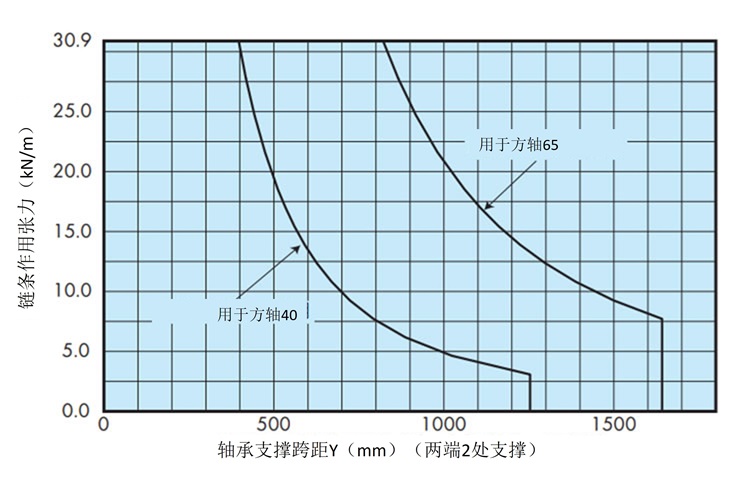

表23. WT5707-K型/轴效率曲线图

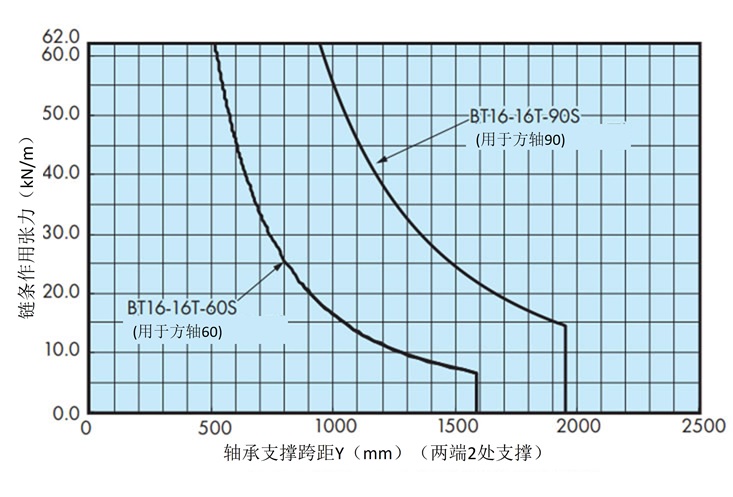

表24. BTH16型/轴效率曲线图
