技术资料顶板链处理
4-3.链轮的安装间距的确定

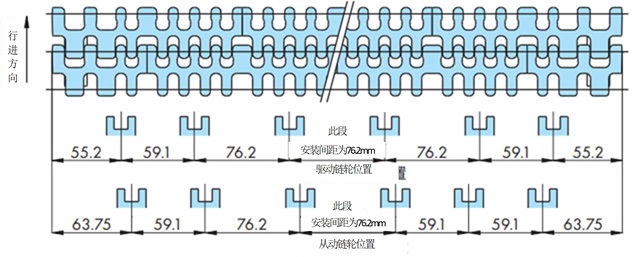

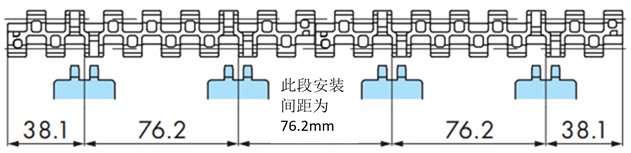

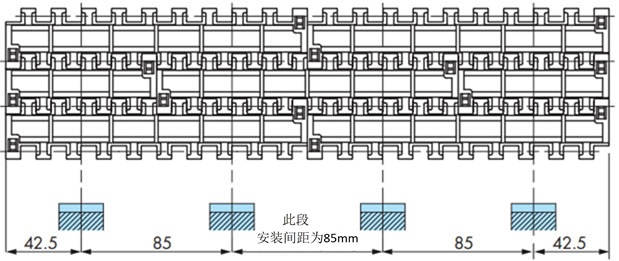

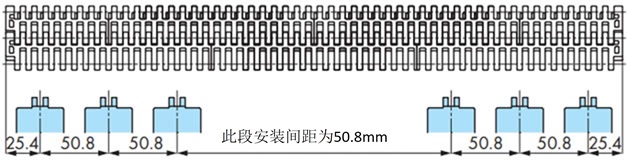

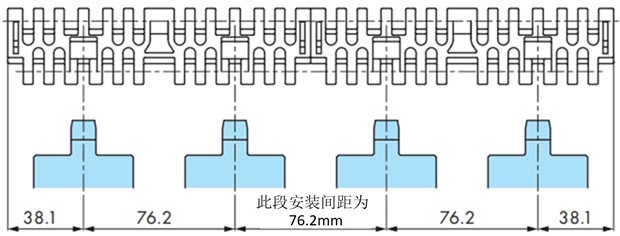

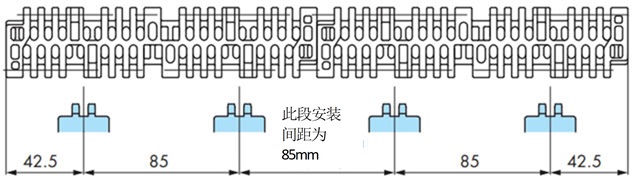

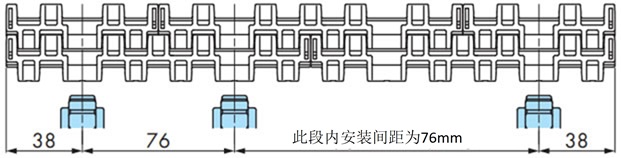

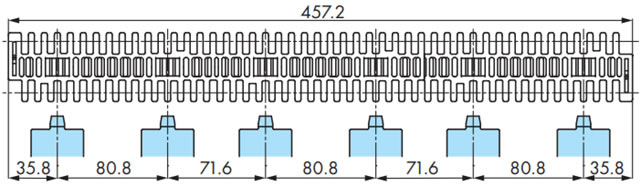

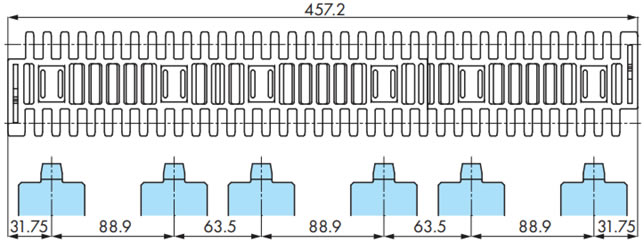

各链条链轮的安装螺距图如下所示。
检查使用步骤 6 中的公式 (2) 计算出的 1 米链条宽度的张力 F' 占链条容许张力（每 1 米宽度的最大值）的百分比是多少。
有时也会因链条张力负荷率F1而变化，敬请注意。
张力负荷因子F1 (%) 的计算
F1 = 100F' A ...(3)
F'...链条宽度转换后的每米承载能力，在步骤 6 中计算 kN/m{kgf/m}
A ...各使用温度下链条宽度1m换算能力kN{kgf}
请参考链条效率曲线图。
宽幅型

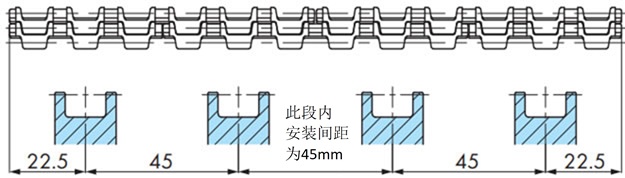

(1) WT0405-W型

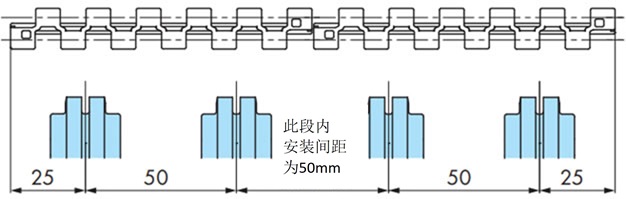

(2) WT0705-W型
(3) BTN5型、BTN5-A型
注意：BT5-24T 链轮不能与 BTN5-A（带防蛇行附件）一起使用。请考虑使用 BT5-32T 链轮。WT-SW1500-24T 链轮可以使用。
(4) WT1505-K型、WT1505RN-K型、WT1505G-K型、WT1506-K型

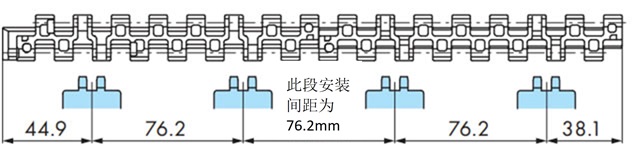

(5) WT1505GTO-K型、WT1505GTORN-K型
(6) WT1515-W型、WT1516-W型、WT1515G-W型、WT1515 (T-) F-W型、WT1516 (T-) F-W型、WT1515VG-W型
(7) WT1907-K型
注)奇数英寸宽时1处的安装间距为76.2mm。请调整到中央附近。
(8)BT6系列、BTC8型、BTC8-A型

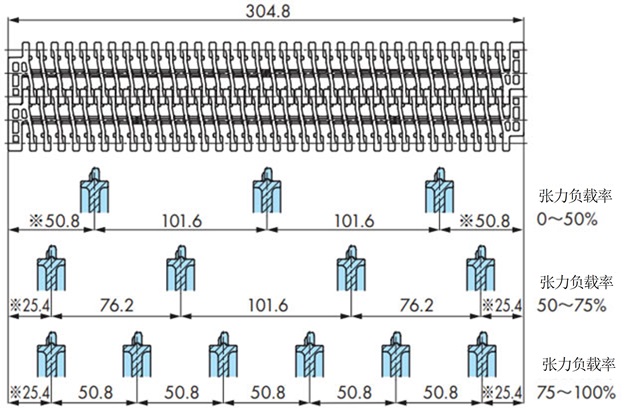

·张力负荷率 (F1) 为50%以下时的链轮安装螺距

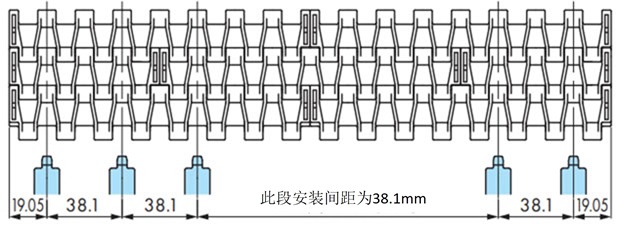

(9)BT6系列、BTC8型
·张力负荷率 (F1) 超过50%时的链轮安装螺距

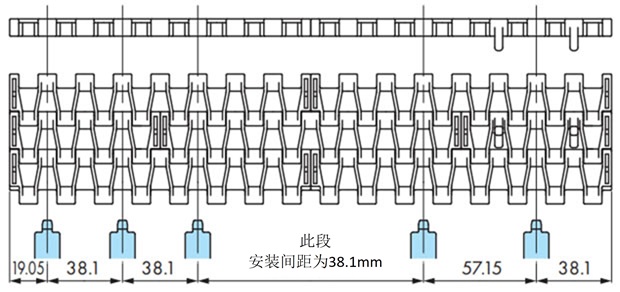

(10)BTC8-A型
·张力负荷率 (F1) 超过50%时的链轮安装螺距
(11)WT2505-K型、WT2506-K型、BTM8H型
(12)WT2515-W型、WT2515G-W型、WT2515F-W型
(13)WT2250FG、VG

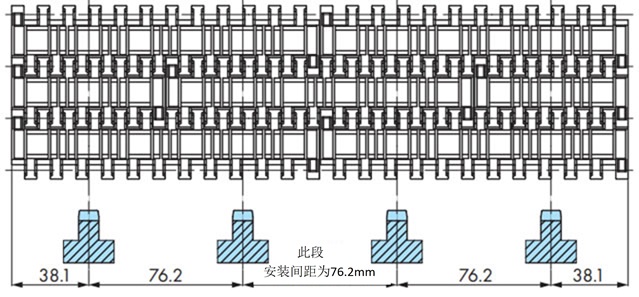

(14)BTC8S型、WT2525-K型、WT2525VG-K型
(15)WT2705-K型/WT2706-K型
注)
- 1.※位置请务必放置链轮。
- 2.奇数英寸宽时，安装间距为1处不规则间距。请调整到中央附近。
(16)WT3005-K型/WT3005G-K型
(17)WT3086-K型/WT3086G-K型
(18)WTU3015T-K型
注)驱动链轮和从动链轮的配置不同。
(19)WT3109-W型

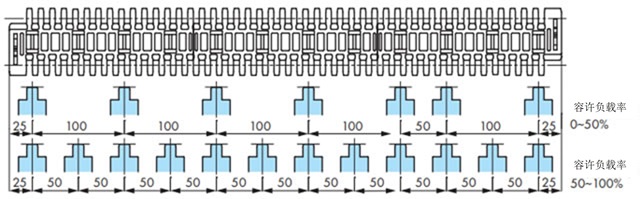

注)容许负荷率为0~50%的链轮配置时1处为50mm配置。

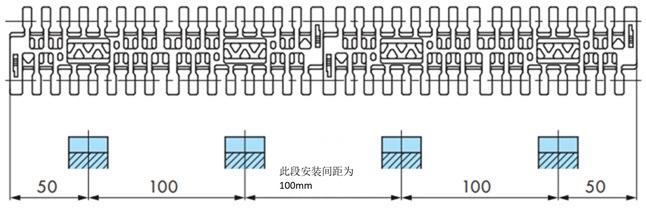

(20)WT3816-K型
(21)WT3827-K型
(22)WT3835-K型

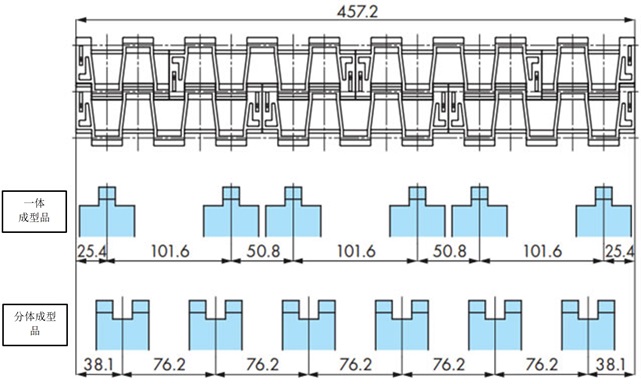

（23）WT3835-T 型（带防上浮附件(阻力板)）
(24)BTH16

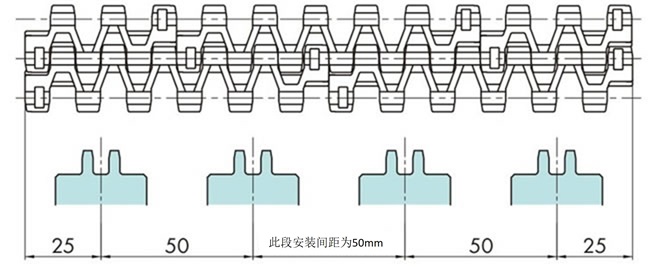

注)容许负荷率为0~50%的链轮配置时1处为50mm配置。
(25)WT5707-K型
(26)WT1306-W型
