技术资料顶板链处理
4-5. 处理塑料模块链条
4-5-1.WT0705-W型、WT1510系列的分解、连接
·狭缝销方式的分解·连接
(WT0705-W50-SP, WT0705-W100-SP, WT1515-W50-SP, WT1515-W100-SP, WT1516-W50-SP, WT1516-W100-SP, WT1515G-M50-SP, WT1515G-M100-SP)
·分解
(1)将前端较细的平头螺丝刀等放在链条侧面开叉销的限位部分的后方，一边向前推，一边用杠杆的要领将限位部分拉出。
(2)抓住出现的限位部分，拔出开叉销，分解链条。
·合并
(1)连接链条时，将链条拉近组合，从一端插入开缝销。
(2)请注意限位部分的方向，将其按入直到发出噼啪声。
(3)检查是否已正确安装狭缝插针。

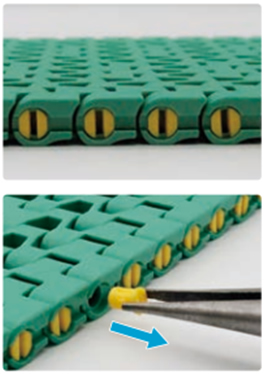

·插头固定方式的分解、连接
(WT0705-W型:宽度超过100mm)
·分解
(1)将尖头较小的平头螺丝刀 (尖端宽度约为1.5mm) 等插入链条侧面的插头。
(2)用杠杆的要领把插头从主体上取下来。这个时候请注意不要让插头飞了。
(3)与 (1) (2) 相同，请取下链条另一侧的插头。
(4)在链侧的销孔中插入一条杆，从另一侧将销拉出。
(5)抓住出现的销子，从链子上拔出分解。
·合并
(1)连接链条时，插入另一侧的插头。将链条拉到一起组合，从一端插入插针。
(2)接下来，为了堵住插针插入部，插入插头。
(3)在这种情况下，请注意插头的方向并将其按入直到发出噼啪声。
(4)请检查插头是否正确安装。
注)连接时，请使用附带的或专用的插针及缝隙插针连接。
4-5-2.BTN5型、BT6、BT8系列的结构与分解连接

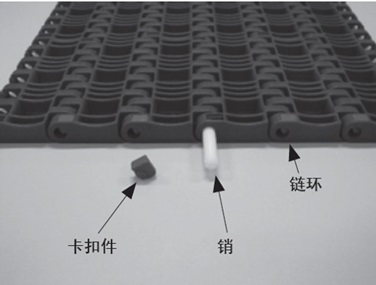

·链条两端的结构
为了防止链条两端的销钉松脱，从链节背面插入卡扣附件（卡扣式连接）。
·分解、连接要领
- （1）将一把细长的平头螺丝刀插入连接孔和卡扣附件之间的缝隙（约 1 mm）中，以拆下卡扣附件。

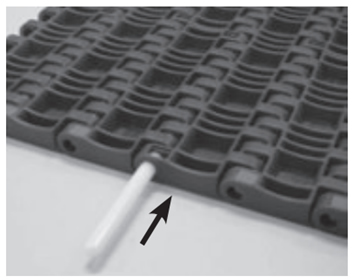

- (2)将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。

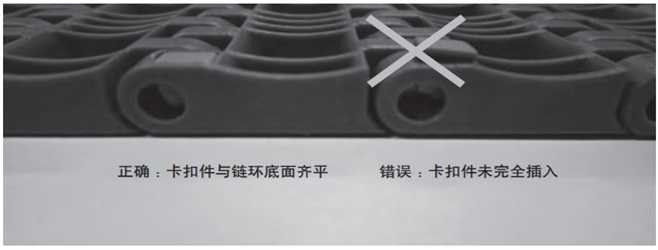

- （3）连接链条时，将链条两端拉到一起，从一端插入销钉。从链条背面插入附件。确保附件不会从链节底部突出。
注)连接时，请使用附带的或专用的插针连接。
4-5-3.WT1500/1510/1900/2510/2520/2700/3000系列的分解、连结
·分解
(1)将前端为2mm以下的平头螺丝刀等插入链条侧面的插头和链条之间。
(2)用杠杆的要领把插头从主体上取下来。这个时候请注意不要让插头飞了。
(3)旋转螺钉螺丝刀使其插入销钉中心孔 (Φ1)，然后拔出销钉并拆卸链条。
·合并
(1)连接链条时，将链条拉到一起组合，从一端插入插针。
(2)接下来，为了堵住插针插入部，插入插头。在这种情况下，请注意插头的方向 (使突起部分与针孔部分对齐) 并将其推入，直到听到噼啪声。
(3)确保插头已正确安装。
注)连接时，请使用附带的或专用的插针连接。
4-5-4.WT2515G-M330/BTC8H-M型/BTM8H-M型的分解·连接
注)冲孔的有效长度必须在50mm以上。
·分解时
将冲头 (Φ4.5或更低) 放在没有销钉缺口的一侧，用锤子敲击以拔出销钉。
·合并时
请使用专用的连接销 (特殊阶梯型销颜色:橙色) 。
从销钉的无槽端插入链节。插入到插针的突起后，在插针的切口侧打孔，用锤子敲打连接。
销轴可以从链节的左侧或右侧插入。
·重新合并时
不要切断和连接已插入的连接销（特殊的阶梯塑料销，颜色：橙色）。
·关于配件销 (特殊阶梯销)
连接时请使用专用的连接销 (特殊阶梯式销钉) 。
连接销 (特殊阶梯式销钉) 为识别主体销 (白色)，采用橙色。
每条链子附带一根连接销 (特殊阶梯式销钉) 。
4-5-5.WT2500/WTM2530/WT3100/WT3820/WT3830系列、BTM8H型的分解・连结
·分解
(1)将前端较细的平头螺丝刀等插入链条侧面的滑动插头的孔中。
(2)按箭头方向的平头螺丝刀，然后滑动滑块插头。
(3)旋转螺钉螺丝刀使其插入销钉中心孔 (Φ1)，然后拔出销钉并拆卸链条。
·合并
(1)连接链条时，将链条拉到一起组合，从一端插入插针。
(2)接下来，为了堵住插针插入部，滑动插头。
注)连接时，请使用附带的或专用的插针连接。
4-5-6.WT3810/WT5700/BT16系列的分解·连接
·分解
(1)将前端较细的平头螺丝刀等插入链条侧面的滑动插头和链条之间。
(2)按箭头方向的平头螺丝刀，然后滑动滑块插头。
(3)旋转螺钉螺丝刀使其插入销钉中心孔 (Φ1)，然后拔出销钉并拆卸链条。
·合并
(1)连接链条时，将链条拉到一起组合，从一端插入插针。
(2)接下来，为了堵住插针插入部，滑动滑塞。
注)连接时，请使用附带的或专用的插针连接。
4-5-7.WT3085-C型的分解、连接
·分解
(1)将贯通平头螺丝刀插入链条顶部的插头。
(2)用锤子敲击贯通的平头螺丝刀，拔下插头。这个时候请注意不要让插头飞了。
(3)与 (1) (2) 相同，请取下链条另一侧的插头。
(4)在链侧的销孔中插入圆柱 (小于Φ4) 以挤出销钉。
(5)抓住从另一侧出来的销子，从链子上拔出分解。
·合并
(1)连接链条时，将链条拉到一起组合，从一端插入插针。
(2)接下来，为了堵住插针插入部，插入插头。
(3)在这种情况下，请注意插头的方向并将其按入直到发出噼啪声。
(4)请检查插头是否正确安装。
注)连接时，请使用附带的或专用的插针连接。
4-5-8.BTC4-M型、BTO8-M型的分解·连接
·分解时
将冲子（Φ2.5 或更小）抵住连接环 D 孔侧的D销侧面，用锤子轻轻敲击，即可取出销子。
或者，也可以从销钉的限位侧用前端的细的平头螺丝刀拔出。
·合并时
- （1）请使用专用连接D销（颜色：橙色）。
- （2）检查D销的插入方向，并将针插入连接线中。
- （3）用手指按压D销的止动侧，或者用锤子轻轻敲击。
·再切换时
- （1）不要切断和连接已经插入的连接D销（颜色：橙色）。
・关于连接D销
- （1）连接时，请使用专用的连接D销。
- （2）连接D销为橙色，以区别于主针（白色）。
- （3）每条链子都附带一个连接D销。
4-5-9.WT2250系列的结构与拆装
·链条两端的结构
（1）为了防止链条两端的销钉松脱，从链节背面插入卡扣附件（卡扣式）。
·分解、连接要领
（1）将一把细长的平头螺丝刀插入连接孔和卡扣附件之间的缝隙（约 1 mm）中，以拆下卡扣附件。
(2)将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。
（3）连接链条时，将链条两端拉到一起，从一端插入销钉。从链条背面插入附件。确保附件不会从链节底部突出。
4-5-10.WTU3015T-K型结构及拆联
·分解
1) 将前端较细的平头螺丝刀等插在链条侧面的插头上。
2) 用杠杆的要领把插头从主体上取下来。这个时候请注意不要让插头飞了。
3) 链子的另一侧也请与1) 2) 相同，取下插头。
4) 在链侧的销孔中插入一条杆，从另一侧将销拉出。
5) 抓住出现的销子，从链子上拔出分解。
·合并
1) 连接链条时，插入另一侧的插头。将链条拉到一起组合，从一端插入插针。
2) 接下来，为了堵住插针插入部，插入插头。
3) 在这种情况下，请注意插头的方向并将其按入直到发出噼啪声。
4) 请检查插头是否正确安装。
注)连接时，请使用附带的或专用的插针连接。
4-5-11.WT1306-W型结构及拆联
狭缝销方式的分解·连接
·分解
1) 将狭缝朝向纵向，用尖头的细无线电钳夹住销头部的状态下，拔出销，拆开链条。
·合并
1) 将链条彼此拉紧组合，从一端插入开缝销。
2) 请按到发出噼啪声为止。
3) 检查是否已正确安装狭缝插针。
主体销+插头固定方式的分解、连接
·分解
1) 将狭缝朝向纵向，然后用尖头的无线电钳夹住插头的头部，从主机上取下插头。
2) 旋转螺钉螺丝刀使其插入销钉中心孔 (Φ1)，然后拔出销钉并拆卸链条。
·合并
1) 将链条拉到一起组合，从一端插入插针。
2) 接下来，为了堵住插针插入部，请将插头按到发出噼啪声为止。
3) 确保插头已正确安装。
注)连接时，请使用附带的或专用的插针连接。
