技术资料顶板链选择

本页面是我们塑料模块链条（定宽）、顶板链和塑料块形链条通用页面。

如果您想查看选择程序和注意事项，请转到以下步骤。

如果您希望缩小产品系列范围或进行初步选择，
单击此处。

请参阅选型指南

如果您已经决定了使用条件并希望进行详细的选择，
单击此处。

选型计算

顶板链选择程序

请按照以下步骤选择最适合您的输送条件的顶板链和运行导轨。
（点击每个项目即可滚动查看正文。）

注意：如果您想选择低温耐化学腐蚀（UPE）规格，请填写塑料块形链条RSP80-UPE 询价单并与我们联系。

步骤1.确认交货条件

请确认运送条件。

交货条件确认项目

1.搬运物 (1)材质
(2)每个重量g/个
(3)形状
(4)尺寸 (长×宽×高) (直径Φ×高) mm
(5)输送方向
2.输送路径 （1）直线输送和曲线运输
(2)输送机长度m
(3)输送机宽度mm
(4)交货布局
(5)空格m
3.交货条件 (1)交货BPM个
(2)传送间隔mm
(3)输送机速度m/min
(4)有无润滑
（5）是否有已搬运物的库存（是否有堆积，以及积压百分比）（如果是，堆积长度：米）
4.使用条款 (1)温度°C
(2)腐蚀条件，如化学品、水和湿度 (参见对各种液体的耐腐蚀性) (液体名称 (如果有))
(3)有无玻璃碎片、油漆碎片、金属粉、沙子等磨损促进物
(4)有无紫外线照射

2- (4) 交货布局、其它附注

返回顶部

步骤2.选择链规格

2-1.链条规格的选定

请参考表 1，根据搬运物的材料选择合适的顶板材料。

注)

表1.顶板材质选定表

搬运物 坠饰
材质		 润滑
无 有
磨损性夹杂物
无 有 无 有
·马口铁罐、铝罐、铁罐、金属箔容器注) 3
・塑料、塑料被覆容器、纸容器注) 4		 聚甲醛 C × A D
不锈钢 D C B A
·玻璃瓶、玻璃制品、陶瓷类注) 5
・各种工业用零部件注) 6		 聚甲醛 D × B ×
不锈钢 C C A A

注)

  • 1.“A”:特别推荐;“B”:推荐;“C”:允许中的推荐;“D”:允许;“×”:不合适。
  • 2.食品和饮料的运送线需要抗菌、防霉性能时，请选择抗菌、防霉 (MWS) 规格。
  • 3.也包括啤酒罐、软饮料罐、盖子和底部是金属，侧面是纤维的东西等。
  • 4.包括乳制品 (如牛奶、奶酪和冰淇淋)、塑料和塑料包装容器 (如糖果和纸容器) 以及纸板和纸底制品 (如肥皂和谷物) 。
  • 5.也包括用于酒、食品、制药、化妆品等的玻璃瓶、玻璃容器。
  • 6.包括机械零件、模具、铸件、锻件、金属、轴承、螺栓和螺母。

2-2.顶板宽度的选择

通常情况下，顶板的宽度选择要略大于被搬运物的宽度。

如果搬运物的宽度较大，而顶板宽度不足以满足要求，则可使用多排相同宽度的链条。虽然也可以使用多排不同宽度的链条，但不建议这样做，因为这样会导致链条受力不均。

您也可以使用塑料模块链条。

·切割件顶板端面形状

切割端面上部的倒角:采用了约C0.5~0.8、四角约C2的倒角。

端面形状
端面形状

注)

  • 1.是机械加工。
  • 2.制作目录中没有记载的顶板宽度时，也采用上述端面形状。
  • 3.通过碰头加工特殊端面形状。
  • 4.如果顶板宽度较小，倒角可能不同。
  • 5. 由于顶板宽度是经过加工的，因此主链印记和格式会有所不同。
返回顶部

步骤 3. 选择运行导轨材料

根据链条规格选择合适的运行导轨材料。

表2.运行导轨材料选择表

链条 运行导轨材料 润滑
无 有
磨损性夹杂物
无 有 无 有
不锈钢顶板链
・用于直线输送
・用于弯曲运输		 不锈钢 D D B B
钢 D C B A
塑料轨道（P-Rail）
PLF铁路		 A × A ×
M导轨
SJ-CNO		 A × × ×
塑料顶板链条
塑料块形链条
塑料模块链条（定宽）
・用于直线输送
・用于弯曲运输		 不锈钢 B D A A
钢 A C D D
塑料轨道（P-Rail） D × A ×
PLF导轨 B × A ×
M导轨
SJ-CNO		 A × × ×

注)

  • 1.“A”:特别推荐;“B”:推荐;“C”:允许中的推荐;“D”:允许;“×”:不合适。
  • 2. 使用 Lambda规格不锈钢顶板链无需润滑。
  • 3. 对于耐热/高速（KV）规格，室温下使用不锈钢或钢制运行导轨，高温（50°C 以上）下使用不锈钢。
  • 4. 推荐使用的金属运行导轨= 冷轧材料。
  • 5.钢轨表示油润滑的情况。

塑料轨道材料、外观颜色和功能

材质・外观颜色 特性
塑料轨道
（P轨）		 超高分子量聚乙烯
(外观颜色:白色或绿色)		 ・最常见的导轨
・机加工或挤压产品
・建议在潮湿环境下使用塑料顶板链。
- 它吸水率低，并且具有很强的耐化学性和抗冲击性。
PLF导轨 低摩擦・耐磨损耐磨性
超高分子量聚乙烯
（外观颜色：白色）		 ·比P导轨摩擦更低且具有耐磨损性的导轨
・削加工或挤出成形品
M导轨
SJ-CNO		 特殊聚酰胺
(M导轨:外观色:蓝色)
(SJ-CNO:外观色:紫色)		 ·干燥条件专用导轨
・具耐磨损性的导轨
・削加工品

注：工作温度范围
塑料轨道（P-rail）、PLF 型导轨：-20℃ 至 60℃
M型导轨SJ-CNO：-20℃至80℃

返回顶部

步骤4.确定系数

表3~6中的各系数均基于本公司内部的实验数据。

根据操作条件、大气环境、搬运物的形状和材料（规格）、链条污染程度等因素，可能会出现差异。在步骤 5 中计算张力时，请使用每个系数。

表3.顶板链与配合材料之间的动态摩擦系数（μ1，μ2）

对手材料 润滑状态 顶板材质/规格
不锈钢
注) 1		 钢 聚甲醛 KV注) 2 DIA
MPD		 HTW MF HS
标准规格说明 3 低摩擦规格注) 4 CB ALF
运行导轨
材料（μ 1）		 不锈钢 无润滑 (干燥) 0.35 0.35 0.25 0.20 - 0.14 0.25 0.30 0.35 0.27 0.25
水润滑 0.35 - 0.25 0.20 - 0.14 0.25 - 0.35 - -
肥皂水润滑 0.20 - 0.15 0.15 - 0.11 0.16 - 0.20 - -
油润滑 0.20 0.20 - - - - - - - - -
钢 无润滑 (干燥) 0.35 0.35 0.25 0.17 - 0.14 0.25 0.30 0.35 0.27 0.25
水润滑 - - - - - - - - - - -
肥皂水润滑 - - - - - - - - - - -
油润滑 0.20 0.20 - - - - - - - - -
塑料轨道
（P轨）
M 导轨注）5		 无润滑 (干燥) 0.25 0.25 0.25 0.20 0.20 0.15 - 0.30 0.30 0.27 -
水润滑 0.25 - 0.25 0.20 0.20 0.15 - - 0.30 - -
肥皂水润滑 0.15 - 0.15 0.13 - 0.11 - - 0.20 - -
油润滑 0.15 0.15 - - - - - - - - -
SJ-CNO注) 5 无润滑 (干燥) 0.20 0.20 0.20 0.15 - 0.13 - 0.30 0.24 0.22 0.25
水润滑 0.20 - 0.20 0.15 - 0.13 - - 0.24 - -
肥皂水润滑 0.15 - 0.12 0.12 - 0.11 - - 0.20 - -
油润滑 0.15 0.15 - - - - - - - - -
PLF导轨 无润滑 (干燥) - - 0.18 0.14 - 0.12 - - - - -
水润滑 - - 0.18 0.14 - 0.12 - - - - -
肥皂水润滑 - - 0.12 0.12 - 0.11 - - - - -
油润滑 - - - - - - - - - - -
搬运物
材料（μ2）		 金属罐 无润滑 (干燥) 0.35 - 0.25 0.20 0.19 0.14 0.23 0.30 0.35 0.28 0.22
水润滑 0.35 - 0.25 0.20 0.19 0.14 0.23 - 0.35 - -
肥皂水润滑 0.20 - 0.14 0.13 - 0.11 0.15 - 0.20 - -
油润滑 - - - - - - - - - - -
玻璃瓶 无润滑 (干燥) 0.25 - 0.22 0.14 0.12 0.10 0.18 0.25 0.22 0.25 -
水润滑 0.25 - 0.22 0.14 0.12 0.10 0.18 - 0.22 - -
肥皂水润滑 0.20 - 0.14 0.14 - 0.10 0.15 - 0.10 - -
油润滑 - - - - - - - - - - -
塑料容器 无润滑 (干燥) 0.35 - 0.25 0.17 0.16 0.13 0.20 0.30 0.30 0.28 0.20
水润滑 0.35 - 0.25 0.17 0.16 0.13 0.20 - 0.30 - -
肥皂水润滑 0.20 - 0.15 0.13 - 0.11 0.15 - 0.20 - -
油润滑 - - - - - - - - - - -
纸袋 无润滑 (干燥) 0.40 - 0.31 0.29 0.29 0.22 0.35 0.38 0.35 0.38 0.32
水润滑 0.40 - 0.31 0.29 0.29 0.22 0.35 - - - -
肥皂水润滑 0.20 - 0.20 0.20 - 0.12 0.20 - - - -
油润滑 - - - - - - - - - - -

注)

  • 1. 使用 Lambda规格不锈钢顶板链无需润滑。
  • 2.耐热高速 (KV) 规格是常温下的摩擦系数。高温 (超过50°C) 时请适用动摩擦系数0.35。另外，耐热、高速 (KV150) 规格为干燥条件专用。
  • 3. 适用范围：标准规格、耐化学腐蚀（Y）、导电（E）、抗冲击（DIY）、金属可探测（MPW）、耐酸（AR）、抗紫外线（UVR）和月牙形塑料链条。
  • 4. 适用范围：低摩擦・耐磨损（LFW、LFG、LFB）规范、低摩擦（NLF、WR）规范、低摩擦・耐磨损（HG）规范、抗菌防霉（MWS）规范。
  • 5. M-rail 和 SJ-CNO运行导轨专为干燥环境设计。
  • 6. 水润滑时，不锈钢销类型比销类型磨损和伸长得更快。
  • 7. 根据搬运物的类型，动态摩擦系数可能超过 (μ2) 值，从而导致粘附。我们建议每次运输前测量动态摩擦系数。

表4.搬运物与塑料滚子之间的滚动摩擦系数（μ3）

目标链 滚动摩擦系数
TTPDH-LBP 型堆垛输送链条
曲线堆垛输送链条TPUS-LBP 型，TPUS-Y-LAP-LFB-MFR 型		 0.10
曲线堆垛输送链条TPUS-Y-LAP 型、TP-30UTW-LAP 型、TP-36UTW-LAP 型 0.07

表5. 使用曲线运行导轨时的角度系数（αL）和长度系数（αS）

顶板材质 润滑状态 横向弯曲度
30° 60° 90° 120° 150° 180°
角度系数 (αL) 不锈钢或钢 无润滑、水润滑 1.20 1.45 1.75 2.10 2.50 3.00
肥皂水润滑 1.10 1.25 1.35 1.50 1.70 1.85
油润滑 1.10 1.25 1.35 1.50 1.70 1.85
聚甲醛 标准规格说明 3 无润滑、水润滑 1.15 1.30 1.50 1.70 1.90 2.20
肥皂水润滑 1.10 1.15 1.25 1.35 1.50 1.60
低摩擦规格注) 4 无润滑、水润滑 1.10 1.25 1.35 1.50 1.70 1.85
肥皂水润滑 1.10 1.15 1.25 1.35 1.50 1.60
CB 无润滑、水润滑 1.10 1.25 1.35 1.50 1.70 1.85
肥皂水润滑 - - - - - -
ALF 无润滑、水润滑 1.10 1.15 1.25 1.35 1.50 1.60
肥皂水润滑 1.05 1.10 1.20 1.25 1.35 1.40
KV注) 2 无润滑、水润滑 1.15 1.30 1.50 1.70 1.90 2.20
肥皂水润滑 1.10 1.20 1.30 1.40 1.50 1.65
DIA,MPD 无润滑 (干燥) 1.15 1.35 1.60 1.85 2.20 2.55
HTW 无润滑、水润滑 1.20 1.45 1.75 2.10 2.50 3.00
肥皂水润滑 1.10 1.25 1.35 1.50 1.70 1.85
MF 无润滑 (干燥) 1.15 1.35 1.55 1.75 2.05 2.35
HS 无润滑 (干燥) 1.15 1.30 1.50 1.70 1.90 2.20
长度因数 (αS) 0.5 1 1.6 2.1 2.6 3.1

注)

  • 1. 对于链条和运行导轨相互滑动的弯曲输送机，建议进行润滑。特别是对于侧向角度超过 90° 的弯曲输送机，链条或运行导轨可能在相对较短的时间内出现不均匀磨损，这可能导致链条抬起。如果无法进行润滑，请考虑使用护角盘来防止侧向弯曲。
  • 2.耐热、高速 (KV) 规格的数值为常温时。高温 (超过50°) 时，请适用钢或不锈钢的无润滑、水润滑值。
  • 3. 适用范围：标准规格、耐化学腐蚀（Y）、导电（E）、抗冲击（DIY）、金属可探测（MPW）、抗紫外线（UVR）和月牙形塑料链条。
  • 4. 适用范围：低摩擦・耐磨损（LFW、LFG、LFB）规范、低摩擦（NLF、WR）规范、低摩擦・耐磨损（HG）规范、抗菌防霉（MWS）规范。

表6.使用角盘时的角度系数 (αc)

目标链 角度因数 (αc)
TPUSR550型
TPUSR826型
TPUH-BO型
TPUN555型
TPUN550-LH型
TPUN535-LH型
TP-UB36型
TP-50UNS型
(含D76)		 附轴承角盘片:1.1
无轴承角盘片:1.15

注)

  • 1.αc是使用角盘对链条进行曲线输送时使用的系数，与横向弯曲度无关，是固定的。
  • 2.月牙形塑料链条TOS型在拐角处使用链轮。如果链轮轴上有轴承，请采用上表中的数值。
返回顶部

步骤5.计算链张力和动力要求

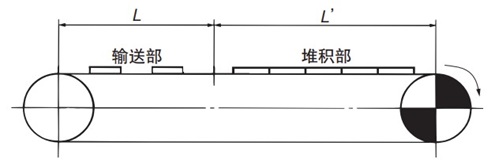

5-1.直线输送中 F 值的计算

直线输送中 F 值的计算

注)SI单位和重力单位
计算公式同时使用SI单位和重力单位。按重力单位计算张力F时，重力单位的重量 (kgf) 等于SI单位的质量 (kg) 。

符号说明

  • F =作用在链上的张力kN{kgf}
  • m1 =近似链质量 (kg/m)
  • L =传送部件的长度 (m)
  • m2=通过输送段搬运物质量（kg/m）
  • L' =堆积长度（米）
  • m3 =堆积中搬运物质量(kg/m)
  • μ1 = 链条与运行导轨之间的动摩擦系数（见表3）
  • μ2 =堆积内链条与搬运物之间的动摩擦系数（见表 3）
  • μ3 =塑料滚子与搬运物之间的滚动摩擦系数（见表 4）
  • αL=使用运行导轨时的角度系数（见表5）
  • αC =使用角盘时的角度系数 (参照表6)
  • αS =长度系数 (参照表5)
  • θ =倾斜角度 (度)
  • r =横向弯曲半径 (m)
  • P =功率要求 (kW)
  • V =链速度 (m/min)
  • η注) =驱动部的传动机械效率

注)传动机械效率请确认使用的驱动装置。

SI单位 (kN)

作用在链上的张力

F = 9.80665 × 10-3 { (2.1m1 + m2) L・μ1 + (2.1m1 + m3) L'・μ1 + m3・L'・μ2 }

所需动力

P = F・V 60η

重力单位 (kgf)

作用在链上的张力

F = (2.1m1 + m2) L・μ1 + (2.1m1 + m3) L'・μ1 + m3・L'・μ2

所需动力

P = F・V 6120η

注意：当使用堆垛输送链条（TTPDH-LBP 型等）时，μ2的μ3请将其更改为并计算。

5-2.曲线运输 (一个曲线段) 的F计算

基本上，这与直线输送情况相同。作用在拐角处的张力通过角度系数进行修正。

下图所示输送路径的示例计算如下。对于链条和运行导轨滑动的弯曲输送，建议进行润滑。尤其当横向弯曲角度超过 90° 时，链条或运行导轨可能在相对较短的时间内出现不均匀磨损，甚至导致链条脱落。如果无法进行润滑，可考虑使用护角盘来防止横向弯曲。

角盘

F = 9.80665 × 10-3  ・FD (kN)

返回侧张力

[A部分张力: FA]

FA = m1(L1 + L2) μ1・αL 90°

L2 = r × αS 90°

[B张力: FB]

FB = 1.1 ×(FA + m1・L3・μ1)

输送侧张力

[C张力: FC]

FC ={FB + (m1 + m2) (L2 + L3) μ1 + m3 (L2 + L3) μ2}・αL 90°

L2 = r × αS 90°

[D区张力: FD]

FD = FC + {(m1 + m2) L1・μ1 + m3・L1・μ2}

注:

  • 1. 当使用曲线堆垛输送链条（例如TPUS-LBP型）时，μ2的μ3请将其更改为并计算。
  • 2.在角部使用角盘时，请使用角盘角度系数α C代替角度系数α L。

5-3.曲线运输 (两个曲线段) 的F计算

在弯曲段上滑动运行导轨或其他装置时，90 度弯道的数量应限制在两个以内，因为这可能会导致链条脉动。

如果要设置更多的曲线部分，请考虑分割输送机或使用角盘的方法。

角盘

F = 9.80665 × 10-3  ・FF (kN)

返回侧张力

[A部分张力: FA]

FA = m1(L1 + L2) μ1・αL 90°

L2 = r × αS 90°

[B张力: FB]

FB = {FA + m1(L3 + L4) μ1} αL 90°

L4 = r × αS 90°

[C张力: FC]

FC = 1.1 × (FB + m1・L5・μ1)

输送侧张力

[D区张力: FD]

FD = {FC + (m1 + m2) (L4 + L5) μ1 + m3(L4 + L5) μ2}・αL 90°

L4 = r × αS 90°

[E部张力: FE]

FE = {FD + (m1 + m2) (L2 + L3) μ1 + m3(L2 + L3) μ2}・αL 90°

L2 = r × αS 90°

[F张力: FF]

FF = FE + (m1 + m2) L1μ1 + m3・L1・μ2

注:

  • 1. 当使用曲线堆垛输送链条（例如TPUS-LBP型）时，μ2的μ3请将其更改为并计算。
  • 2.在角部使用角盘时，请使用角盘角度系数α C代替角度系数α L。

5-4.曲线运输 (水平驱动) 的F计算

适用链条 TPUH-BO 型（用于水平输送），
月牙形塑料链条（TORP型、TOSP型），
不锈钢顶板链（TO型、TU型）

基本上，这与直线输送情况相同。作用在拐角处的张力通过角度系数进行修正。

下面给出了运输路径的计算示例。

输送路径

F = 9.80665 × 10-3  ・FC (kN)

[A部张力: FA] FA =(m1 + m2)· L1 · μ1

[B部张力: FB] FB ={FA +(m1 + m2)· L2 · μ1}·α C   L2 = r ·α S 180°

[C部张力: FC] FC = FB +(m1 + m3)、L1、μ1 + m3、L1、μ2

5-5.TTUP (T) -M型、TTUPM838H型曲线输送器 (曲线部1处) 的F计算

表7中的系数基于我们的内部实验数据。根据使用条件、搬运物的形状和材料（规格）的不同，可能会出现差异。

请在张力计算中使用各系数。

角盘

F = 9.80665 × 10-3  ・FD (kN)

返回侧张力

[A部分张力: FA]

FA = m1(L1 + L2) μ1・αL 90°

L2 = r × αS 90°

[B张力: FB]

FB = 1.1 ×(FA + m1・L3・μ1)

输送侧张力

[C张力: FC]

FC = {FB + (m1 + m2) L2・(μ1 + μ4) + (m1 + m2)・L3・μ1 + m3
(L2 + L3)・μ2} × αL 90°

L2 = r × αS 90°

[D区张力: FD]

FD = FC + {(m1 + m2) L1・μ1 + m3・L1・μ2}

表7.磁力系数 (μ4)

磁系数
润滑状态 无润滑、水润滑
顶板材质 CB 0.47
ALF
HG

5-6.计算倾斜运输的F

由于速度、搬运物、重心、质量等因素的影响，很难准确确定倾斜极限角度。

表8表示的是大致标准，需要进行测试。

表8.倾斜输送角度的标准

链条材质 无润滑 (干燥) 肥皂水润滑 油润滑
钢制 10度 - 6度
标准规格（聚甲醛） 5度 3度 -
角盘

F = 9.80665 × 10-3  ・FB (kN)

返回侧张力

[A部分张力: FA]

FA = 1.1m1 (Lh・μ1 - Lv)

如果FA < 0，则FA = 0

链张力

F = FB

输送侧张力

[B张力: FB]

FB = FA + {(m1 + m2) (Lh・μ1 + Lv)}

返回顶部

步骤6.确定链格式

选择最大容许张力大于作用在链条上的张力 (F)顶板链。

参考效率曲线图，并考虑输送机速度和环境温度，计算最大容许张力。

请查看各产品页面以效率曲线图。

F ≦最大容许张力（考虑速度和温度）

如果最大容许张力不足，您可以缩小顶板宽度并增加链条数量，或者连接更短的输送机。

或者，选择最大容许张力更高的链条。

确定链格式时，请考虑输送机的使用环境。

返回顶部
×
(可以通过拖动来移动)

标准规格[规格代号：无、G、W、B、BL、A]

链环采用通用聚甲醛

外观颜色:灰色

外观颜色:白色

外观颜色:蓝色

外观颜色:天蓝色

■通用类型
使用了机械性能优良的一般等级的聚甲醛树脂，适合一般用途。
■抗静电
它具有防静电功能，可防止静电引起的灰尘和磨损粉粘附。
（外观颜色：仅限灰色、蓝色、绿色、天蓝色） 注2
  • 注)1、规格代号为“无”、“B”、“G”的产品，包括不符合食品卫生法 (厚生省告示370号) 的产品。有关详细信息，请参阅此处。
  • 注2：部分产品有规格代号，详情请参阅产品信息。
  • 注)3.有关外观颜色和防静电功能的可用性，请参阅产品页面。
  • 注 4：在普通规格的产品中也有像塑料辊道链条或塑料通用链条等，型号中无规格记号的产品
×
(可以通过拖动来移动)

低摩擦・耐磨损耐磨性 [规格代号：LF]

低摩擦・耐磨损聚缩醛链节

外观颜色:白色 [LFW]

外观颜色:绿色 [LFG]

外观颜色:褐色 [LFB]

■用途

  • 多种用途
  • 使用条件严酷（高速、高张力）而导致链条磨损且变长、或者使用普通规格时链条更换周期过短时。
  • 线路压力高，特别是需要防止产品划伤时
■保护搬运物
摩擦系数比标准规格低15～45%，可减轻货物堆积时的生产线压力，避免损伤输送物。
■ 使用寿命长（与标准规格相比）
由于链条张力降低，链条寿命比标准规格提高了 1.2 到 2 倍。
■顺利完成搬运物的分支和集合
■动力需求减少
■标准规格、LF和ALF规格的磨损伸长率性能
  • 注)
    规格代号为『LFB』的产品中，包含不符合食品卫生法 (厚生省告示370号) 的产品。有关详细信息，请参阅此处。
×
(可以通过拖动来移动)

低摩擦・耐磨损耐磨性 [规格代号：CB]

由特殊低摩擦・耐磨损聚甲醛制成的链节

外观颜色:蓝色 [CB]

■用途

  • 线路压力高，特别是需要防止产品划伤时
  • 注)
    由于添加了硅胶类润滑剂，请勿在印刷工序中可能会产生印刷针孔问题的地方或因硅胶引起坏影响的条件下使用。
■保护搬运物
摩擦系数低于标准规格，降低了堆积期间的管线压力，使搬运物更不容易被刮伤。
■顺利完成搬运物的分支和集合
■动力需求减少
■仅适用以下链格式:。
  • 仅限WT2515G-M型、WT2515-W型、WT2515G-W型、WT2515F-W型、TTUPM838H型
×
(可以通过拖动来移动)

低摩擦・耐磨损[规格代号：ALF]

由低摩擦・耐磨损聚甲醛制成的链节

外观颜色:浅蓝色 [ALF]

■用途

  • 包装机前不能使用润滑剂且不能有磨损粉尘的工序
  • 饮料行业的干润滑工序
  • 带堆积的输送机
  • 饮料行业、检查机・印字输送机、单列输送线等链条速度快的工序
  • 注)1.由于添加了硅胶类润滑剂，请勿在印刷工序中可能会产生印刷针孔问题的地方或因硅胶引起坏影响的条件下使用。
  • 注)2、旧ULF规格于2018年9月末起停止售卖。
■保护搬运物
这是我们原创研发的材料，它混合了硅基润滑剂，专用于干式输送。在保持与之前的 ULF 规格相同的摩擦系数的同时，它显著减少了在无润滑条件下产生的磨损粉量。
■顺利完成搬运物的分支和集合
■动力需求减少
■与旧ULF规格的磨损量比较
65%down
  • ※以上图表为本公司内部测试结果，以旧ULF规格的磨损体积为100 (基准) 。
  • *与旧款ULF规格相比，ALF规格可减少磨损粉的产生，尤其适用于塑料轨道产品。如果您希望进一步减少磨损粉的产生，我们建议使用塑料轨道低摩擦耐磨型（PLF）产品。
×
(可以通过拖动来移动)

低摩擦规格 [规格代号:NLF]

链环采用低摩擦聚甲醛

外观颜色:深灰色 [NLF]

■用途

  • 多种用途
  • 线路压力高，特别是需要防止产品划伤时
■保护搬运物
摩擦系数比标准规格低 10% 至 30%，降低了堆积过程中的管路压力，使其不太可能刮伤搬运物。
■顺利完成搬运物的分支和集合
■动力需求减少
  • *容许张力与标准规格相同。
×
(可以通过拖动来移动)

低摩擦规格 [规格代号:WR]

链环采用耐腐蚀性聚甲醛

外观颜色:墨绿色 [WR]

■用途

  • 使用次氯酸钠等药品时
  • 线路压力高，特别是需要防止产品划伤时
■保护搬运物
摩擦系数比标准规格低 7% 至 28%，降低了堆积期间的管线压力，防止搬运物被刮伤。
■耐腐蚀性
提高了次氯酸钠等的耐腐蚀性，适用于饮料、食品的传送带。
■顺利完成搬运物的分支和集合
■动力需求减少
  • 容许张力与标准规格相同。
×
(可以通过拖动来移动)

耐热·高速规格 [规格代号:KV]

链环采用特殊工程塑料

外观颜色:黑色 [KV150・KV180・KV250]

■用途

  • 太阳能电池板的层压后工序的搬运
  • 从干燥炉中搬运印刷电路板
  • 热收缩炉内的搬运
  • 土锅的输送。
  • 面包炉出口的搬运
  • 用各种干燥炉搬运
  • 用热水、高浓度药品清洗工序中的搬运
  • 注射器的干燥过程工序上的输送
  • 饮料・灌装后封盖装置出口处的高速输送
  • 注)1.KV150不符合食品卫生法 (厚生省告示370号) 。
  • 注)2.KV150是干燥条件专用。
  • 注)3.请同时参照产品目录中耐热高速 (KV) 规格的使用注意事项。
  • 注)4、使用温度范围:-20~150°C (KV150)，-20~180°C (KV180)，-20~250°C (KV250)
■ 最高环境温度
  • 150°C (规格代号) :KV150
  • 180°C (规格代号) :KV180
  • 250°C (规格代号) :KV250
■最高速度
200m/min（适用于塑料顶板链条）
■耐化学性
对清洗、杀菌性的药品有很好的耐受性。
■导电性
表面电阻值低，不带静电。(1 X 10 6 Ω·cm) 适用于防止灰尘附着、火花。
■阻燃性
UL标准V-0级 (高阻燃性等级)

注)KV150除外

■噪音
与标准规格相比，它高 2 至 3 分贝。
■适用链条格式示例
  • BTC6型、TPU826-T型、RSP40型等
×
(可以通过拖动来移动)

低摩擦・耐磨损耐磨性 [规格代号：HG]

低摩擦・耐磨损聚缩醛链节

外观颜色:藏青色 [HG]

■用途

  • 包装机前不能使用润滑剂且不能有磨损粉尘的工序
  • 饮料行业、检测机、打印输送机、单片机等链条速度快的工序
  • 饮料行业的干润滑工序
  • 注)
    不符合食品卫生法 (厚生省告示370号) 。
    但已确认未溶出器具及容器包装规格试验 (合成树脂) 中所规定的物质。
■减少磨损粉尘的对策
它的耐磨性比低摩擦・耐磨损（LF）规格提高了20%，并且无需改造输送机或更换链轮即可替换为低摩擦・耐磨损（HG）规格。（更换链条时，我们建议同时更换导轨。特别是对于塑料轨道，我们建议低摩擦・耐磨损（PLF）规格。）
■保护搬运物
摩擦系数与低摩擦・耐磨损(LF) 规格相同，比标准规格低 15% 至 45%，从而降低了堆积期间的管线压力，并减少了刮伤运输物品的可能性。
■与各种规格的摩擦体积比较
20%down
  • ※以上图表是本公司内部测试的结果。LF规格的磨损体积为100 (基准) 。链条形式:TTP826、链条速度:60m/min、常温、干燥条件
  • 备注
    A公司等A公司制作的耐磨损规格链条, 链节材质: 聚酯类
    B公司等B公司制作的耐磨损规格链条, 链节材质: 聚缩醛类
■适用链条格式示例
  • WT1506-K型、TTP826型、RSP50型等
×
(可以通过拖动来移动)

高温规格 [规格代号:HTW]

链环采用聚丙烯

外观颜色:白色 [HTW]

■用途

  • 饮料·食品工厂的加热器，用于冷却的链条
  • 电池输送线
  • 略微倾斜的输送机
■ 最高环境温度：105℃
适用于饮料工厂中接触热水的输送物加热装置中和输送物高温杀菌冷却装置中的链条。
■耐化学性
含有酸、碱，耐药品性优异。
■高摩擦
摩擦系数约为标准规格的1.2至1.6倍。可用于干燥条件下轻微倾斜的输送作业。
■轻量
比聚甲醛制链轻40%左右。有降低所需动力的效果。
■适用链条格式示例
  • WT1907-K型、WT2506-K型、TTPM500型等
  • 注)1.WT2250FG型式的规格代号“HTW”不符合食品卫生法 (厚生省告示370号) 。
  • 注）2.最大容许张力约为标准规格的 40%。
  • 注)3、工作温度范围:5~105°C
×
(可以通过拖动来移动)

高速规格:干燥条件专用 [规格代号:HS]

链环采用特殊工程塑料

外观颜色:米色 [HS]

■用途

  • 制罐、空罐的高速搬运
  • 注)
    不符合食品卫生法 (厚生省告示370号) 。
    但已确认未溶出器具及容器包装规格试验 (合成树脂) 中所规定的物质。
■最高速度
230m/min (直线) 具有高限PV值。防止高速搬运中的熔化。
■适用链条格式示例
  • TPU826-T型、TP-OTD32型等
  • 注：1.最大容许张力约为标准规格的 80%。
  • 注)2.只有不锈钢销类型。
  • 注)3.干燥条件专用。
  • 注 4：对于高速使用，请使用不锈钢导轨（冷轧抛光规格），并根据应用情况使用塑料轨道特殊聚酰胺（SJ-CNO）。
  • 注)5、工作温度范围:-20~50°C
×
(可以通过拖动来移动)

低温规格 [规格代号:LTW]

链环采用聚乙烯

外观颜色:白色 [LTW]

■用途

  • 冷冻食品在冷冻输送机上的搬运
  • 干冰运输
■ 低环境温度
可在低至-70°C的低温环境下使用。
（标准规格适用于最高-20°C的温度）
■耐化学性
对药品表现出优异的耐腐蚀性。
■仅适用以下链格式:。
  • BTN5, BTC6, BTN6, BTC8
  • 注：1.最大容许张力约为标准规格的 33%。
  • 注)2、在-20°C以下使用时，需要特殊链轮，请向本公司咨询。
  • 注)3、工作温度范围:-70~60°C
×
(可以通过拖动来移动)

耐药品规格 [规格代号:Y]

链环采用特殊工程塑料

外观颜色:磨砂白色 [Y]

■用途

  • 在生产线上运输，例如锂离子电池 (电池)
  • 印刷电路板、硅晶圆在清洗线上的搬运
  • 用饮料、无菌填充室出口传送带搬运
  • 在食品工厂等需要用药品清洗的生产线上搬运
■耐化学性
对有机溶剂、无机盐酸类、碱、氧化剂、醋酸等很多药品都有耐腐蚀性。
■抗冲击性
与标准系列相比，树脂不易缺损。
■适用链条格式示例
  • TTP826型、TPRF2040型、RSP35型等
  • 注：1.最大容许张力约为标准规格的 50%。
  • 注）2.摩擦系数与标准规格相同。
  • 注)3.请勿在明火或高温下使用。
×
(可以通过拖动来移动)

超级耐药品规格[规格代号：SY]

链环采用特殊工程塑料

外观颜色:亚光白色 [SY]

■用途

  • 在生产线上运输，例如锂离子电池 (电池)
  • 印刷电路板、硅晶圆在清洗线上的搬运
  • 用饮料、无菌填充室出口传送带搬运
  • 在食品工厂等需要用药品清洗的生产线上搬运
■销材质采用钛合金
将耐化学药品性（Y）规格的销材质变更为钛合金，进一步提高了耐化学品性
■耐化学性
对盐酸、硫酸等，显示了腐蚀性更强的药品耐腐蚀性。
■适用链条格式示例
  • TTP826型、RSP40型等
  • 注：1.最大容许张力约为标准规格的 50%。
  • 注）2.摩擦系数与标准规格相同。
  • 注）3. 无法制作D销型、塑料销型。
  • 注)4.请勿在明火或高温下使用。
  • 注)5、工作温度范围:-20~80°C
×
(可以通过拖动来移动)

导电规格 [规格代号:E]

链环采用特殊工程塑料

外观颜色:黑色 [E]

■用途

  • 焊接印刷电路板后的搬运
  • 在太阳能电池板的层压过程之前和之后，将其运送到切割机
  • 可防止易拉罐的堆积输送导致的静电。
  • 清洗机干燥后的静电对策
  • 汽车零部件 (电气零部件) 的搬运
  • 注)
    不符合食品卫生法 (厚生省告示370号) 。
    但已确认未溶出器具及容器包装规格试验 (合成树脂) 中所规定的物质。
■优异的导电性
体积电阻率：1 X 10 6 Ω·cm 或更低（标准规格：1 X 10 14至 10 15 Ω·cm）
■静电抑制
抑制电气噪音、火花的产生。
注) 请使用钢制链轮、导轨等对传送带整体接地。
■适用链条格式示例
  • WT0705-W型、TTP826P型、RSP35型等
  • 注：1.最大容许张力约为标准规格的 70%。
  • 注）2.摩擦系数与标准规格相同。
×
(可以通过拖动来移动)

耐冲击规格:干燥条件专用 [规格代号:DIA]

链环采用特殊工程塑料

外观颜色:乳白色 [DIA]

■用途

  • 搬运稍重的机械零件
  • 直接输送食品（食品无任何包装的状态下输送）的干燥式输送机
  • 略微倾斜的食品输送机
  • 注)
    不符合食品卫生法 (厚生省告示370号) 。
    但已确认未溶出器具及容器包装规格试验 (合成树脂) 中所规定的物质。
■超耐冲击性
即使受到冲击树脂也不易碎裂。而且，即使链条断裂，树脂的碎片也不易飞散。可作为防止异物混入的对策。)
■高摩擦
摩擦系数是标准规格的1.2倍。可在干燥条件下用于轻微坡度路面。
■轻量
它比聚甲醛顶板链轻约 20%，因此更容易操作，并能有效降低所需的功率。
■耐冲击性（受到冲击时不易碎裂）
■适用链条格式示例
  • BTC8H-826-M型、TPUSR 550-T型、RSP60-2型等
  • 注：1.最大容许张力约为标准规格的 75%。
  • 注)2.干燥条件专用。
×
(可以通过拖动来移动)

抗冲击：适用于干燥和潮湿环境 [规格代号：DIY]

链环采用特殊工程塑料

外观颜色:绿色 [DIY]

■用途

  • 湿条件下的食品或容器搬运
  • 频繁杀菌清洗的情况
  • 使用聚甲醛链子，如果因缺少链子而困扰
  • 注)
    不符合食品卫生法 (厚生省告示370号) 。
    但已确认未溶出器具及容器包装规格试验 (合成树脂) 中所规定的物质。
■抗冲击性
与聚甲醛树脂制的相比，即使受到冲击也不容易缺损。
■耐化学性
对于清洗、杀菌的药品，耐化学品性优异。适用于频繁杀菌清洗的传送带。
■非粘性
这样可以防止搬运物粘附在链条上。
■耐冲击性（受到冲击时不易碎裂）
■抗紫外线
与聚甲醛树脂制的相比，耐候性优异。
■适用链条格式示例
  • BTC6型、TPRF2040型、RSP60型等
  • 注：1.最大容许张力约为标准规格的 75%。
  • 注）2.摩擦系数与标准规格相同。
  • 注)3.在低温环境等环境下，树脂碎片可能会飞散。
  • 注)4.请勿在明火或高温下使用。
×
(可以通过拖动来移动)

中摩擦规格:干燥条件专用 [规格代号:MF]

链环采用特殊聚甲醛

外观颜色:黄色 [MF]

■用途

  • 3~5°倾斜搬运
  • 防止搬运物在检验和打印传送带上过度滑动
    *取决于搬运物。
■最适合倾斜搬运
中等程度的高摩擦材料，适用于倾斜搬运。
■稳定输送
它适用于防止输送机启动和停止时搬运物发生错位，以及防止因加速而导致的打滑。
■适用链条格式示例
  • BTC6型、TTUP826P型、RSP40型等
  • 注：1.最大容许张力约为标准规格的 75%。
  • 注）2.摩擦系数是标准规格的1.1倍。
  • 注)2.干燥条件专用。
  • 注)4、工作温度范围:-20~80°C
×
(可以通过拖动来移动)

耐热、耐放射线性、耐真空规格 [规格代号:PK150]

链环和销钉采用PEEK树脂

外观颜色:浅褐 [PK150]

■用途

  • 烘干炉、烘箱等高温环境下及烘箱等的出入口移动单元
  • 在填充室内的清洗、杀菌等使用药品的环境下
  • 真空环境下的搬运
■ 最高环境温度：150℃
■耐化学性
对药品表现出优异的耐腐蚀性。
■抗辐射性
抗辐射性是热塑性树脂中最高的。
■真空中排放气体的产生少
■使用FDA认证的材料
■适用链条格式
  • WT0405-W
  • 注)工作温度范围:-20~150°C
×
(可以通过拖动来移动)

抗菌防霉规格 [规格代号:MWS]

链节由抗菌低摩擦・耐磨损聚缩醛制成

外观颜色:乳白色 [MWS]

■用途

  • 装瓶工厂内的清洗对策
  • 因工序上的水分及结露水而潮湿的输送机
    (特别是淋浴装置出入口及蒸煮器卸载部分等)
  • 有条件的传送带容易脏，防止发霉
■抗菌+防霉
采用与抗菌剂制造商共同开发的创新型抗菌剂。除了对在食品行业需要防范的大肠杆菌、黄色葡萄球菌、乳酸杆菌等具有抗菌效果外，还具有防霉功能，可有效防止青霉等。
■持久性
抗菌剂采用的是性能长期持续的无机抗菌剂。由于抗菌剂是在塑料材料制造阶段揉合而成的，因此均匀分散在整个连接处，即使表面磨损也能保持抗菌防霉功能。
■安全性
配合安全性高的抗菌剂。基础材料不符合《食品卫生法》 (厚生省告示370号) 。
但已确认未溶出器具及容器包装规格试验 (合成树脂) 中所规定的物质。
增加抗菌防霉机能，安全性更高。
■高级功能
抗菌剂对性能几乎没有影响，橡胶具有优异的低摩擦・耐磨损。连接件材料采用低摩擦・耐磨损（LF）材料制成。
  • 注：1.最大容许张力与标准规格相同。
  • 注2：摩擦系数与低摩擦・耐磨损（LF）规格相同。

抗菌防霉性能

35℃ X 24小时后的状态 (酵母属)
LF规格等价品 MWS规范

※试验方法
JIS Z2801:2010

  • 试验委托方株式会社卫生微生物研究中心
  • 试验报告书发行日期 2020年10月12日
  • 考试成绩书发行编号2020D-BT-0808

抗菌能力实验结果 (与没有抗菌剂的比较)

试验菌 试验品 接种后立刻 35°C X 24小时后
大肠杆菌 MWS 1.5 X 104 38
(无抗菌剂) 1.5 X 104 22 X 106
金黄色葡萄球菌 MWS 1.6 X 104 未检出
(无抗菌剂) 1.6 X 104 1.5 X 105
酵母属
(酵母的一种)		 MWS 2.5 X 104 未检出
(无抗菌剂) 2.5 X 104 1.4 X 104
乳酸杆菌 MWS 6.4 X 105 1.3 X 102
(无抗菌剂) 6.4 X 105 6.9 X 104
致病性大肠杆菌
O-157 (H7)		 MWS 1 X 103.9 未检出
(无抗菌剂) 1 X 103.9 1 X 103.4

霉菌发育试验结果 (与没有抗菌剂的比较)

试验霉菌 试验品 7天后 14天后 21天后
黑曲霉菌 MWS规范 0 0 0
(无抗菌剂) 0 1 2

●如何显示测试结果

查看 显示内容
0 肉眼或显微镜下均未观察到霉菌生长。在某些情况下，会发现一个阻塞区。
1 肉眼未见霉菌。显微镜下可以确认霉菌。
2 菌丝发育轻微，发育部分面积不超过总面积的25%。
3 可见中度的菌类发育，发育部分面积占整体面积的25%～50%。
4 菌类大量发育，发育部分面积占整体面积的50%～100%。
5 菌类发育非常激烈，发育程度覆盖整体面积。

※试验方法
JIS Z2911-2000 (A法)

  • 试验机构石冢硝子株式会社
  • 试验报告书发行日期 2020年9月25日
×
(可以通过拖动来移动)

金属检测规格 [规格代号:MPD/MPW]

链环采用特殊工程塑料

外观颜色:黑色 [MPD/MPW]

■用途

  • 橡胶化合物的搬运
  • 包装机前食品直送输送机
  • 食品（冷冻乌冬面等食品无任何包装的状态）的直接输送 (规格代号：MPW)
  • 面包厂的托盘搬运 (规格代号:MPD)
  • 注)
    不符合食品卫生法 (厚生省告示370号) 。
    但已确认未溶出器具及容器包装规格试验 (合成树脂) 中所规定的物质。
■金属探测器可检测
即使链条缺失并混入食品或橡胶化合物中，也可以通过金属探测器发现并防止流出。
■抗冲击性
即使施加冲击，碎片也不容易飞散。
■适用链条格式示例
  • TTUP826型、RSP60-CU-2型等
  • 注)1.MPD规格是干燥条件专用，MPW规格是干湿条件兼用。
  • 注 2）MPD 规范的最大容许张力约为标准规格的 80%，MPW 规范的最大容许张力约为标准规格的 40%。
  • 注)3、工作温度范围:-20~80°C (MPD)，-20~60°C (MPW)
×
(可以通过拖动来移动)

低温·耐药品规格 [规格代号:UPE]

链环采用超高分子量聚乙烯

外观颜色:亚光白色 [UPE]

■用途

  • 冷冻食品保管仓库内搬运
  • 冷冻食品在冷冻输送机上的搬运
  • 异物混入对策和药品清洗食品搬运
  • 二次电池等需要耐化学品性的搬运
  • 在填充室内的清洗、杀菌等使用药品的环境下
■ 低环境温度
可在-70°C的环境温度下使用（标准规格最高可达-20°C）
■抗冲击性
具有非常高的耐冲击性，在低温环境下使用时也不易混入异物。
与聚甲醛树脂制相比，兼备常温环境使用时13倍、低温环境使用时26倍的耐冲击性。
■耐磨性
常温环境下使用时的磨损量与聚甲醛树脂制产品相比可降低约80%。
■耐化学性
对药品表现出优异的耐腐蚀性。
■使用FDA认证的材料
■适用链条格式
  • RSP80
  • 注：1.最大容许张力约为标准规格的 30%。
  • 注)2、工作温度范围:-70~60°C
  • 注)3.在-20°C以下使用时，需要特殊链轮，请向本公司咨询。
  • 注4：建议使用不锈钢（冷轧材料）作为运行导轨材料。不建议使用超高分子量聚乙烯（UHMW-PE），因为它们是同一种材料。
×
(可以通过拖动来移动)

耐酸规格 [规格代号:AR]

链环采用特殊聚甲醛

外观颜色:白色 [AR]

■耐腐蚀性
它比标准规格和低摩擦・耐磨损型（LF）规格具有更好的耐腐蚀性。
■腐蚀对策
适用于加入次氯酸钠的肥皂水的腐蚀对策等。
■适用链条格式示例
  • TTP826型、RSP35型等
  • 注)1.因为会被强酸、强碱侵害，所以请使用耐药品 (Y) 规格或超级耐药品 (SY) 规格。
  • 注）2.最大容许张力约为标准规格的 90%。
  • 注）3.摩擦系数与标准规格相同。
  • 注）4.无法制作塑料销型。
  • 注)5.不能在需要60°C以上温水的条件下使用。
  • 注)6、工作温度范围:-20~ (60) 80°C (60) 为湿条件时。
×
(可以通过拖动来移动)

防紫外线规格 [规格代号:UVR]

链环采用特殊聚甲醛

外观颜色:浅灰色 [UVR]

■用途

  • 在户外受紫外线辐射的运输
  • 标准规格等会受紫外线的影响而劣化，UVR规格可作为防止劣化、延长使用寿命的对策。
■抗紫外线
与标准规格和低摩擦・耐磨损(LF) 规格相比，该产品具有优异的抗紫外线降解（变色和强度损失）性能，适用于户外环境。
■适用链条格式示例
  • TTP826型，TTPH826P型，RSP50型等
  • 注：1.最大容许张力和摩擦系数与标准规格相同。
  • 注）2. 也有销类型。
  • 注3. 工作温度范围：-20 至 80°C。(60) 适用于销类型的潮湿环境。
×
(可以通过拖动来移动)

食品运输规格 [规格代号:PFS]

链环采用聚甲醛

外观颜色:尼罗兰色 [PFS]

■用途

  • 面包生产线的常温冷却工序中的搬运
  • 此外，食品生产线上的搬运
■符合欧洲塑料施工规范 (PIM)
使用符合PIM (欧洲塑料执法条例) 的原创椿本材料。
■适用链条格式示例
  • TTP826型、RSP40-T-CU型等
  • 注：1.最大容许张力和摩擦系数与标准规格相同。
  • 注)2.欧洲塑料施工规则 (PIM) 是在欧洲销售可直接与货物接触的塑料产品的基本规则。
  • 注 3.销类型不符合 PIM（欧洲塑料安装法规）。
×
(可以通过拖动来移动)

生物质规格 (BP) [规格代号:BP]

链节材料采用环保生物质塑料

外观颜色:墨绿色 [BPG]

■环保商品
通过使用对植物环境友好的生物质塑料，不仅可以节省石油资源，还可以通过生物质塑料的碳中和性来减少CO 2。

※所谓生物质塑料:原料使用植物等可再生有机资源的塑料原材料


■适用链条格式示例
  • 仅RSP40型
  • 注：1.最大容许张力约为标准规格的 36%。
  • 注)2、工作温度范围:-20~80°C
  • 注)3.干燥条件专用。
  • 注)4.建议使用环境湿度为20~80%。在除此之外的湿度环境下使用时，请咨询本公司。
  • 注)5、不符合食品卫生法 (厚生省告示370号) 。
  • 注)6.根据生物量 (BP) 规格的材质特性，可能会有少许颜色不均匀。对产品性能方面没有影响。
